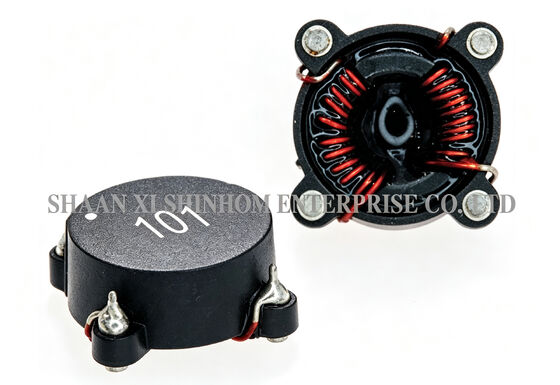

SMD Toroidal Common Mode Inductor STC06 سری 100μH-12mH 17.4 × 17.4 × 7.62mm برای سرکوب EMI / RFI

راسری STC06سلف حالت مشترک حلقوی SMD در بسته بندی استاندارد 17.4*17.4*7.62 میلی متر عرضه می شود. محدوده اندوکتانس 100μH تا 12mH را پوشش می دهد و نیازهای فیلتر EMI را از فرکانس های پایین تا بالا برآورده می کند.

این محصول از مواد هسته اشباع بالا برای حفظ عملکرد پایدار در شرایط بایاس جریان بالا استفاده می کند. DCR کم باعث کاهش تلفات برق می شود.

ساختار هسته حلقوی به طور موثر تشعشع EMI را کاهش می دهد. بسته SMD از مونتاژ خودکار انتخاب و مکان پشتیبانی می کند.

این به طور گسترده در لوازم الکترونیکی، تبدیل DC-DC (حالت موازی)، جفت جداسازی، فیلتر ورودی (حالت سری)، و سرکوب EMI/RFI استفاده می شود.

• محدوده اندوکتانس - 100µH تا 12mH، انتخاب انعطاف پذیر
• عملکرد عالی با فرکانس بالا
• مواد هسته اشباع بالا
• تابش EMI کم
• DCR کم
• بسته SMD - از قرار دادن خودکار پشتیبانی می کند
• دمای کارکرد - -40 تا +125 درجه سانتیگراد
• مقاومت عایق - ≥1000MΩ (100V DC)

• فیلتر برق لوازم الکترونیکی
• تبدیل DC-DC
• جفت جداسازی
• فیلتر ورودی
• سرکوب EMI/RFI
• منابع تغذیه تجهیزات ارتباطی
• منابع تغذیه کنترل صنعتی
• منابع تغذیه جانبی کامپیوتر

• اندازه گیری اندوکتانس در 100KHz 0.1VRms.
• مقاومت عایق: 100Vdc 1KMΩmin.
• دمای لحیم کاری: 260 درجه سانتیگراد به مدت 1±4 ثانیه
• دمای عملیاتی: -40 ℃ تا +125 ℃
• دمای ذخیره سازی: -55 تا +125 درجه سانتیگراد
• بسته های مختلف در هر درخواست ویژه در دسترس است
• حداکثر اشباع 35 درصد در بایاس DC اعمال می شود

توجه: مشخصات محصول را می توان سفارشی کرد.
