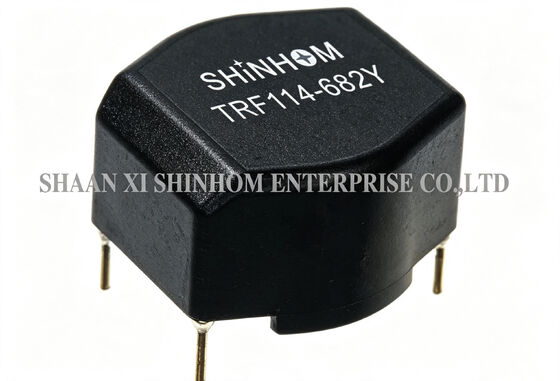

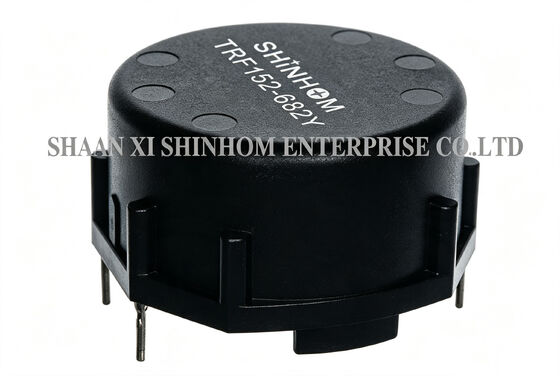

لوله کش حالت مشترک تورئیدال وسیع سری TRF برای تلویزیون های LCD / PDP و لوازم محیطی کامپیوتر

سلف حالت مشترک حلقوی سری TRF دارای کیس پلاستیکی و طراحی هسته حلقوی است. جریان نامی از 0.3 آمپر تا 8 آمپر را پوشش می دهد. محدوده اندوکتانس از 0.7 میلی هانری تا 100 میلی هانری (سیم پیچی دوگانه) است. محدوده فرکانس تشدید حالت مشترک از 100 کیلوهرتز تا 3 مگاهرتز است. کیس پلاستیکی استحکام مکانیکی عالی و محافظت محیطی را فراهم می کند و برای شرایط عملیاتی سخت مختلف مناسب است. DCR پایین و افزایش دمای پایین، عملکرد کارآمد را تضمین می کنند. سبک های مختلف محفظه نصب PCB برای برآورده کردن الزامات مختلف چیدمان موجود است. محدوده دمای عملیاتی: -40 درجه سانتیگراد تا +105 درجه سانتیگراد. مقاومت در برابر حرارت لحیم کاری: 260 درجه سانتیگراد / 10 ثانیه. این محصول به طور گسترده در سرکوب نویز خط AC/DC و DC/DC، سیستم های ارتباطی، الکترونیک خودرو، تلویزیون های LCD/PDP و لوازم جانبی کامپیوتر استفاده می شود.

• رتبه بندی 0.3 آمپر تا 8 آمپر
• چوک های دوگانه 0.7 میلی هانری تا 100 میلی هانری
• استحکام مکانیکی عالی
• تشدید حالت مشترک 100 کیلوهرتز تا 3 مگاهرتز
• قابلیت اطمینان بالا و محفظه های متنوع نصب PCB
• مقاومت و افزایش دما پایین

• سرکوب نویز خط DC/DC، AC/DC
• سیستم ارتباطی
• سیستم های خودرو
• تلویزیون های LCD/PDP
• تجهیزات جانبی کامپیوتر

1. تلورانس اندوکتانس در +50% -30%
2. حداکثر ولتاژ عملیاتی: 250 ولت در 40 درجه سانتیگراد
3. حداکثر جریان DC: جریان نامی AC/DC آمپر در 40 درجه سانتیگراد
4. Hi-Pot 1500 ولت AC سیم پیچی به سیم پیچی 3 ثانیه.
5. تست اندوکتانس: 10 کیلوهرتز 0.1 ولت HP4284A
6. RDC: میلی اهم متر QuadTech 1880
7. حداکثر جریان ضربه ای 10 میلی ثانیه: 20 برابر جریان DC
8. دمای عملیاتی: -40 درجه سانتیگراد تا +105 درجه سانتیگراد
9. دمای ذخیره سازی: -40 درجه سانتیگراد تا +105 درجه سانتیگراد
10. مقاومت در برابر حرارت لحیم کاری: 260 درجه سانتیگراد به مدت 10 ثانیه

توجه: 102، 112، 114، 142، 122، 152 افقی
202، 212، 214، 242، 222، 252 عمودی

توجه: مشخصات محصول قابل سفارشی سازی است.
