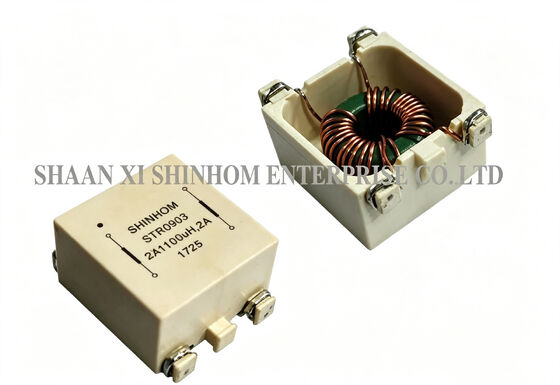

چوک حالت مشترک با ظرفیت خازنی کم بین سیم‌پیچ‌ها سری STR0903 UL94-V0 برای سرکوب تداخل حالت مشترک

درسری STR0903SMD toroidal common-mode inductor از یک طرح پیچ و خم تک لایه ای استفاده می کند.آن را ارائه می دهد ظرفیت بسیار کم بین پیچ و عرض و فراهم می کند بالاترین مقاومت حالت مشترک در سراسر طیف گسترده ای از فرکانس (50Hz-500KHz)، ارائه عملکرد عالی سرکوب تداخل حالت مشترک.0.8٪ حثیت نشت، که همچنین برخی از قابلیت های سرکوب حالت فرقی را فراهم می کند.بسته SMDپشتیبانی از جوش فاز بخار و جوش بازپرداخت مادون قرمز، با مقاومت گرما جوش260 درجه سانتیگراد/10 ثانیهبه طور گسترده ای دربالاست های کامپکت الکترونیکی,منبع برق سوئیچ، و انواع مختلفسرکوب تداخل حالت مشترکبرنامه ها

• تقسیم گره بندی ️ کمترین ظرفیت بین گره کشی
• پیچ و تاب تک لایه ای ️ بالاترین مقاومت حالت مشترک
• محدوده فرکانس: 50Hz تا 500KHz
• حثیت نشت ٪ تقریباً 0.8٪ (کوتاه کردن حالت تفاوت)
• با استانداردهای ایمنی UL/CSA/IEC مطابقت دارد
• درجه قابل اشتعال بودن مواد: UL94-V0
• ولتاژ عملیاتی: 250VAC
• دمای عملیاتی: -40°C تا +105°C

• سرکوب تداخلات حالت عادی
• بالاست های کامپکت الکترونیکی در لامپ ها
• منبع برق کمکت حالت سوئیچ

• ولتاژ کار: 250Vac
• IDC Max:در صورت قرار گرفتن روی هم تعیین می شود
• آزمون هندوکتانس: HP4284A 10KHz 0.1V
• RDC: QuadTech 1880 میلیومتر
• دمای کار: -40°C تا +105°C
• دمای نگهداری: -40°C تا +105°C
• افزایش دما 40°C حداکثر
• روش های جوش: فاز بخار، بازپرداخت مادون قرمز
• مقاومت در برابر حرارت جوش: 260°C برای 10 ثانیه
• مقاومت در برابر حلال: مطابق با MIL-STD-202E
