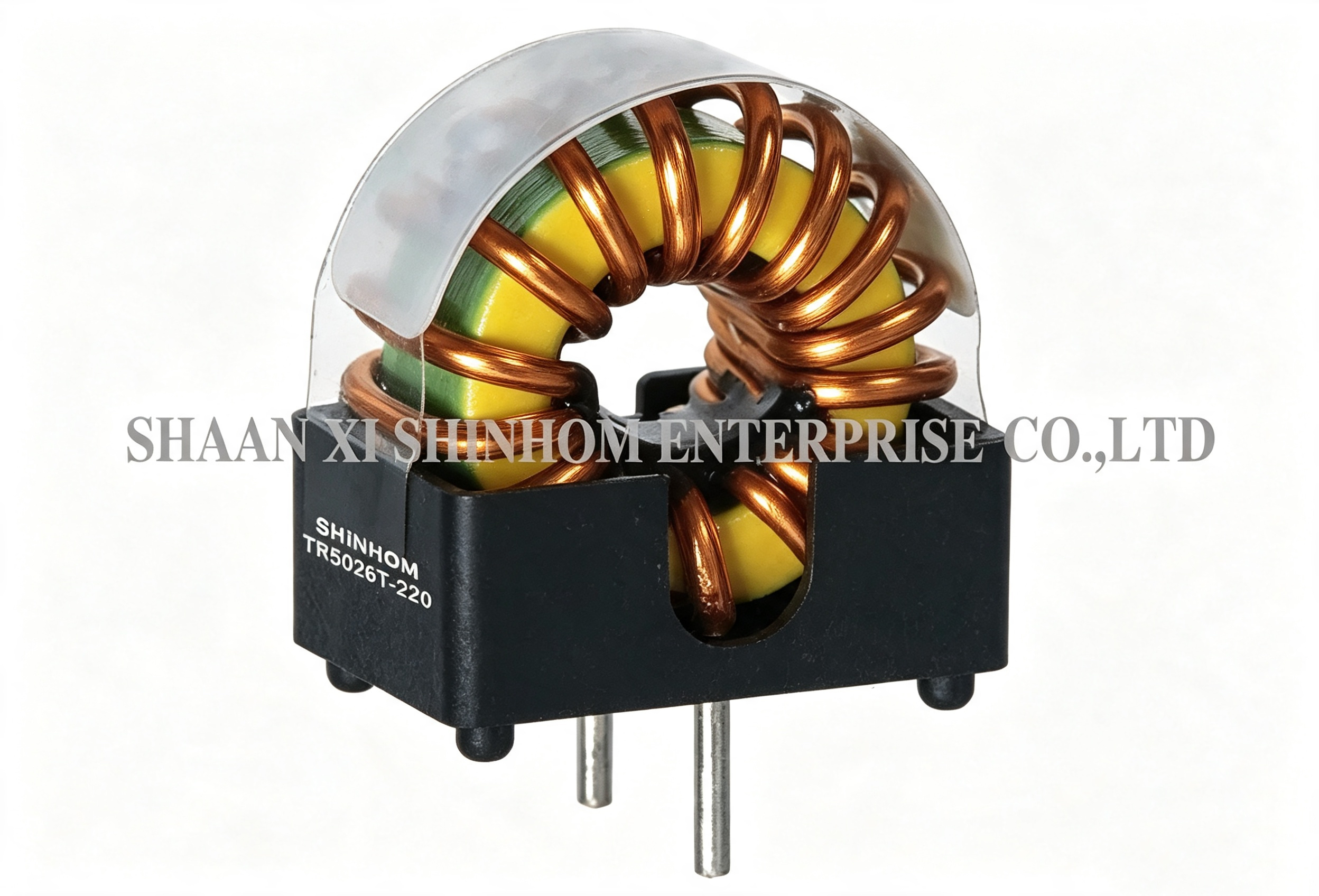

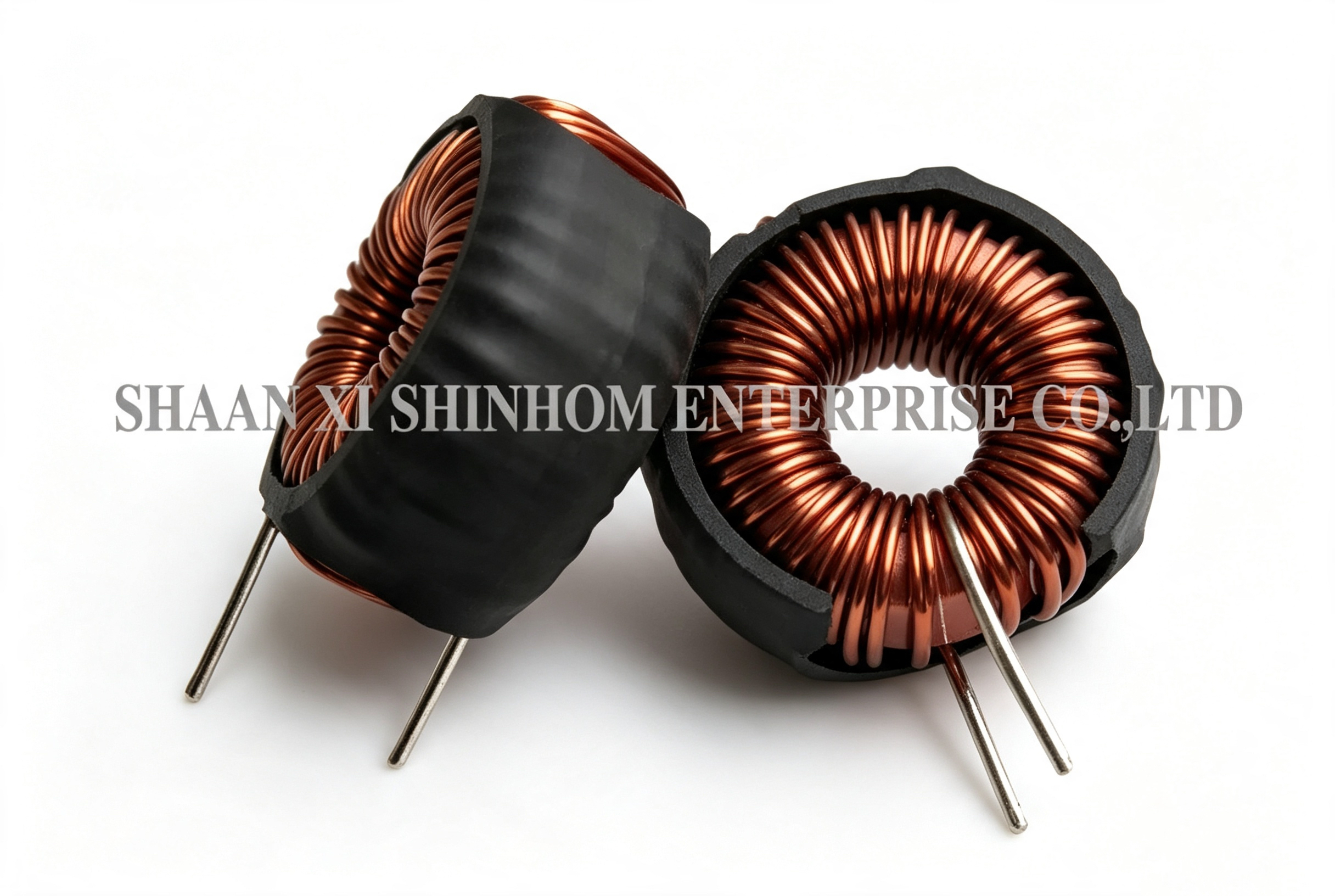

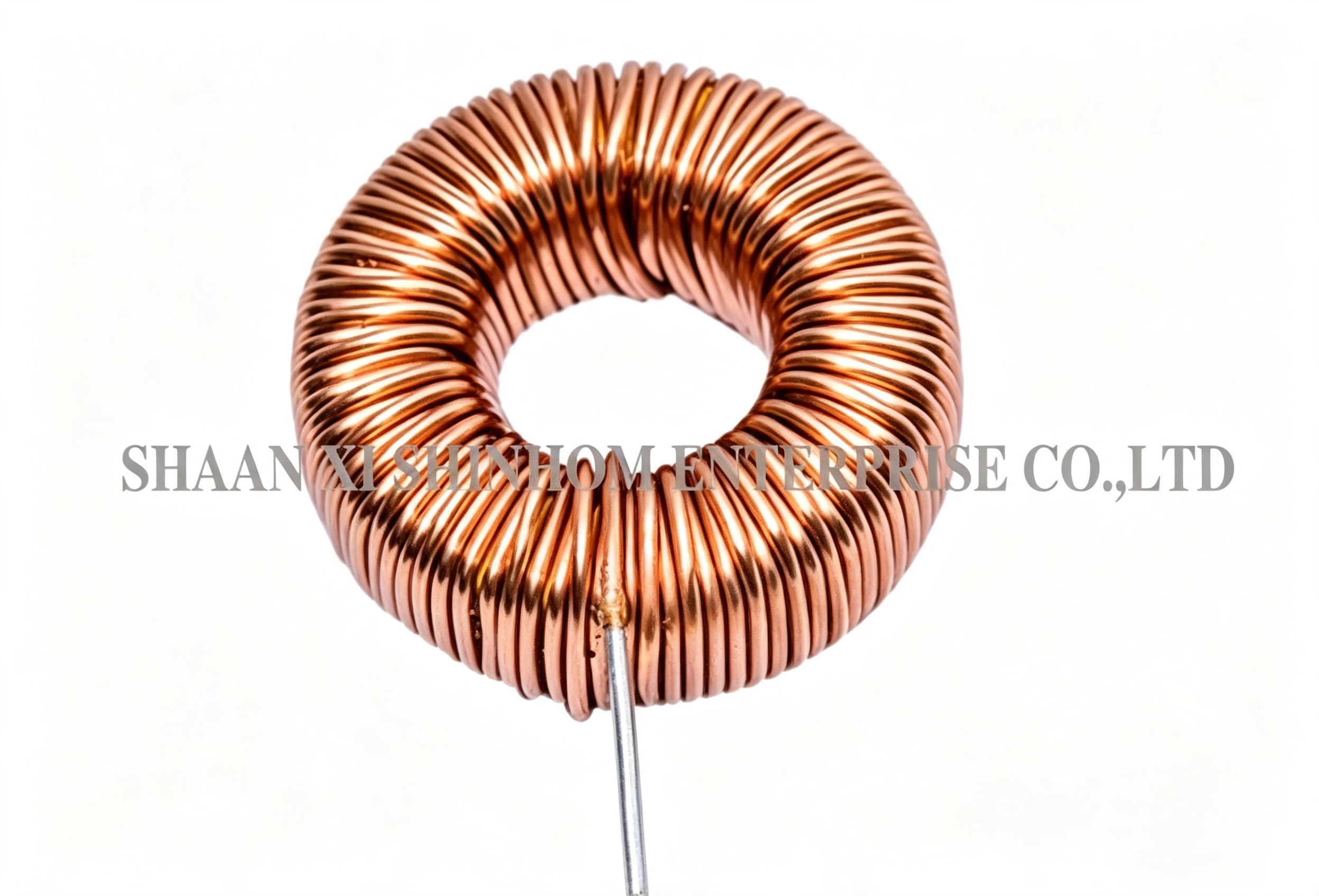

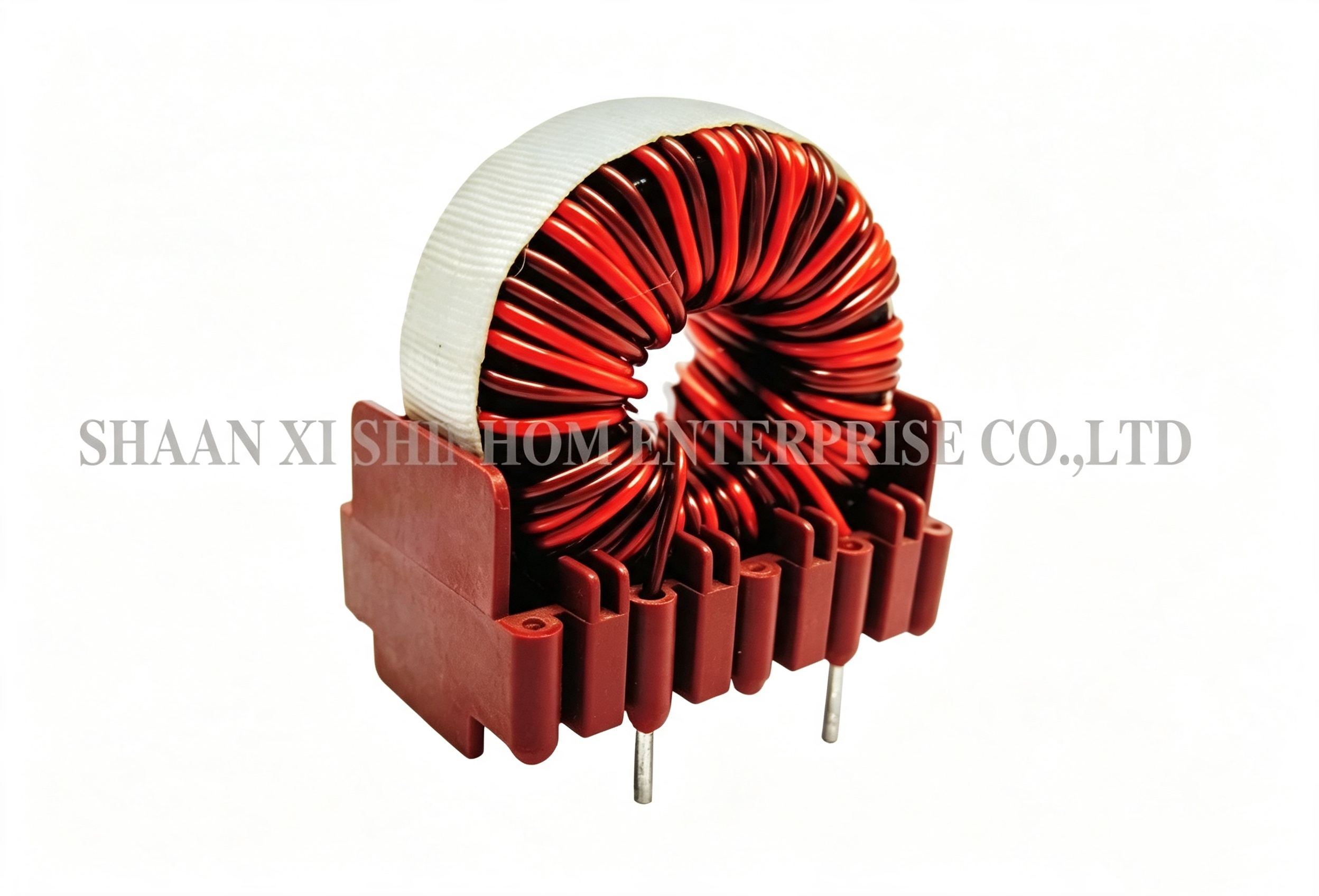

چوک توروییدی کم اتلاف سری TR برای تجهیزات الکترونیکی فرکانس بالا

5000 عدد
MOQ
قابل مذاکره
قیمت
Low Loss Toroidal Choke TR Series for High Frequency Electronic Equipment
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
اندوکتانس: 4.7uH تا 20mH
جریان رتبه بندی شده: 0.2 تا 30A
قطر بیرونی: 18 - 50 میلی متر
هسته: آهن یا فریت
مقدار سلف: سلف ثابت
فرکانس تست: 1 کیلو هرتز
برجسته کردن:

چوک توروییدی کم اتلاف سری TR

,

فشرده سازی حالت عادی با فرکانس بالا

,

چوک توروییدی برای تجهیزات الکترونیکی
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS/ISO/UL/CE/IATF16949/CNAS
شماره مدل: سری
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول

سری ترانسفورماتورهای چوک توروییدال، سلف برای کاربردهای فرکانس بالا، سلف‌های توان چوک

سری TRسلف چوک توروییدال / سلف توان برای منابع تغذیه سوئیچینگ فرکانس بالا و تجهیزات الکترونیکی طراحی شده است. این محصول در فرکانس‌های بالا تلفات کم و عملکرد عالی سرکوب EMI را ارائه می‌دهد. این محصول از ساختار هسته توروییدال با شار نشتی بسیار کم استفاده می‌کند و به طور موثر تداخل الکترومغناطیسی را کاهش می‌دهد. گزینه‌های مختلفی از مواد هسته از جمله هسته‌های MPP، High Flux، Sendust / کربنیل آهن و هسته‌های پودر آهن در دسترس هستند که برای نیازهای مختلف فرکانس و توان مناسب هستند. بسته‌های SMD و سوراخ‌دار پشتیبانی می‌شوند. طراحی کم‌ارتفاع باعث صرفه‌جویی در فضا می‌شود. این محصول به طور گسترده در منابع تغذیه سوئیچینگ، فیلترینگ خطوط برق، سرکوب EMI/RFI و دستگاه‌های مختلف الکترونیکی فرکانس بالا استفاده می‌شود.

ویژگی‌ها

  • فرکانس بالا و تلفات کم
  • سلف توروییدال
  • برای سرکوبگر عالی EMI
  • ابعاد کوچک
  • جریان بالا
  • مقاومت کم
  • هسته MPP، hi-flux، sendust/RF کربنیل و پودر آهن
  • SMT و ابعاد کم موجود است
  • سازگار با RoHS (بدون سرب) موجود است
  • مشخصات فرکانسی خوب

کاربردها

  • به طور گسترده در منابع تغذیه سوئیچینگ مختلف و تجهیزات الکترونیکی فرکانس بالا استفاده می‌شود
  • فیلترینگ خطوط برق، EMI/RFI برای منابع تغذیه حالت سوئیچ

مشخصات فنی

  • ولتاژ نامی: AC/DC 250 ولت
  • سطح ولتاژ تحمل: AC 2 کیلو ولت، 1 دقیقه
  • مقاومت عایقی: DC 500 ولت، 100 اهم، حداقل
  • سطح عایقی: B (130 درجه سانتیگراد)
  • محدوده دمای عملیاتی: -25 درجه سانتیگراد - 85 درجه سانتیگراد
  • حداقل محدوده اندوکتانس: 4.7 میکرو هانری - 20 میلی هانری 1 کیلوهرتز
  • محدوده جریان نامی: 0.2-30 آمپر

توضیحات محصول

داده‌های هسته توروییدال ابعاد کویل‌فرم (میلی‌متر)
نوع قطر خارجی قطر داخلی ارتفاع جرم (گرم)
T3.0 3.05 1.27 1.27 0.04
T3.9 3.94 2.24 1.3 0.05
T3.9/2 3.94 2.24 2.0 0.07
T4.0 4.0 2.4 1.6 0.06
T5.8 5.84 3.05 1.52 0.1
T5.8/3 5.84 3.05 3.0 0.3
T6.3 6.3 3.8 2.5 0.2
T9.5 9.53 4.75 3.17 0.8
T10 10.0 6.0 4.0 0.9
T12.5 12.5 7.5 5.0 1.8
T13.3 13.3 8.3 5.0 1.8
T14 14.0 9.0 5.0 2.0
T15 15.0 10.4 5.3 2.4
T16 16.0 9.6 6.3 3.7
T17 17.0 10.7 6.8 4.4
T20/7 20.0 10.0 7.0 7.6
T22 22.1 13.7 6.35 6.8
T23/8 22.6 14.7 7.6 8.1
T23/9 22.6 14.7 9.2 9.8
T25/10 25.3 14.8 10.0 16
T25/12 25.3 14.8 12.0 19
T25/15 25.3 14.8 15.0 24
T25/20 25.3 14.8 20.0 33
T29 29.5 19.0 14.9 27
T30 30.5 20.0 12.5 25
T34/10 34.0 20.5 10.0 27
T34/12.5 34.0 20.5 12.5 33
T36 36.0 23.0 15.0 43
T40 40.0 24.0 16.0 61
T42 41.8 26.2 12.5 48
T50 50.0 30.0 20.0 118
T58 58.3 40.8 17.6 115
T100 102 65.8 15.0 330

ما می‌توانیم سلف توان SMD و بسیاری از سلف‌های دیگر را ارائه دهیم

چوک توروییدی کم اتلاف سری TR برای تجهیزات الکترونیکی فرکانس بالا

توجه:

ما گواهینامه‌های RoHS و ISO9001 را دریافت کرده‌ایم. کیفیت خوب و قیمت پایین با اعتبار بالا مشتریان بیشتری را جذب کرده است. اگر به محصولات ما علاقه‌مند هستید، لطفاً به ما بگویید چه نوع محصولاتی نیاز دارید و اطلاعات بیشتری در مورد آن. ما می‌توانیم نمونه‌ها را طبق نیاز شما عرضه کنیم.

سوالات متداول

س: چه مواد هسته‌ای برای سری TR موجود است؟ چگونه انتخاب کنیم؟

پاسخ: سری TR پنج گزینه مواد هسته را ارائه می‌دهد: MPP (پودر مولیبدن پرمالوی)، High Flux، Sendust، کربنیل آهن و پودر آهن. MPP کمترین تلفات و بهترین پایداری دما را ارائه می‌دهد و برای کاربردهای فرکانس بالا و با دقت بالا مناسب است. High Flux چگالی اشباع بالایی دارد و برای کاربردهای توان بالا مناسب است. Sendust عملکرد هزینه خوبی دارد. کربنیل آهن دارای مشخصات فرکانس بالا عالی است. پودر آهن کمترین هزینه را دارد. انتخاب باید بر اساس فرکانس عملیاتی، توان و الزامات هزینه باشد.

س: چگونه بین بسته‌های SMD و سوراخ‌دار انتخاب کنیم؟

پاسخ:بسته SMD برای خطوط تولید خودکار SMT مناسب است و برای تولید انبوه ایده‌آل است. بسته سوراخ‌دار برای لحیم‌کاری موجی مناسب است و لحیم‌کاری دستی و نمونه‌سازی آسان را امکان‌پذیر می‌سازد. لطفاً بر اساس طراحی PCB و فرآیند تولید خود انتخاب کنید.

س: چگونه جریان نامی را از 0.2 آمپر تا 30 آمپر انتخاب کنیم؟

پاسخ: هنگام انتخاب، توصیه می‌کنیم جریانی نامی حداقل 1.2 تا 1.5 برابر حداکثر جریان عملیاتی را انتخاب کنید. این امر حاشیه کافی برای جلوگیری از اشباع هسته را فراهم می‌کند که عملکرد فیلترینگ را کاهش می‌دهد. همچنین برای اطمینان از اینکه دمای قطعه از 85 درجه سانتیگراد تجاوز نمی‌کند، کاهش جریان در دماهای بالا را در نظر بگیرید.
