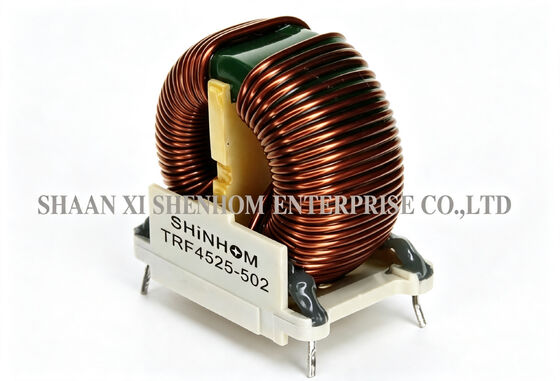

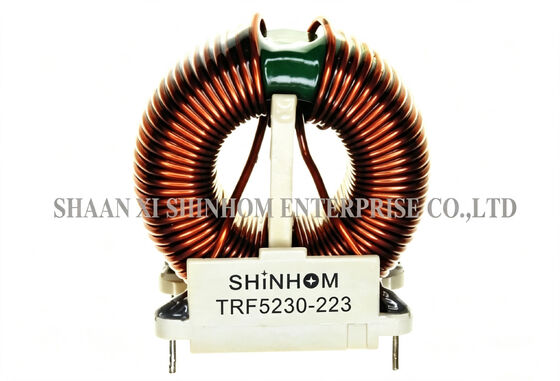

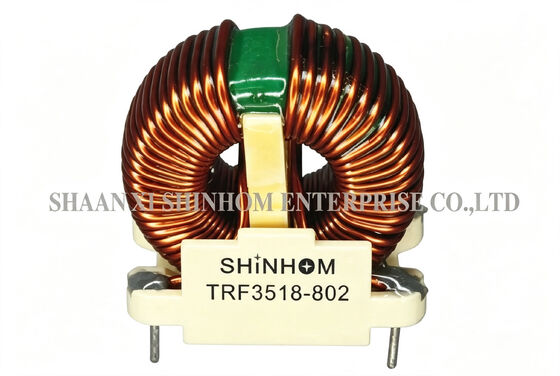

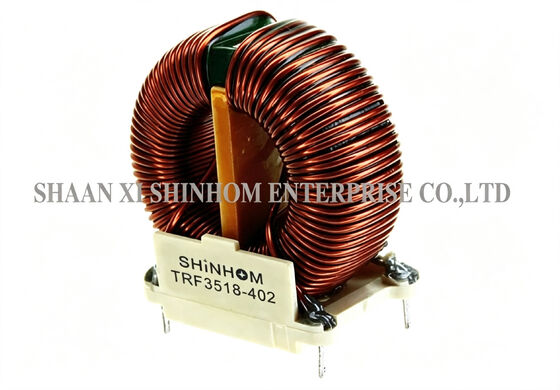

چوک حالت مشترک حلقوی فرکانس بالا سری TRF برای سرکوب نویز خط AC/DC و DC/DC

سری TRF چوک حالت مشترک توروییدی فرکانس بالا از هسته توروییدی و طراحی سیم‌پیچ دوگانه استفاده می‌کند. جریان نامی از 1.5 آمپر تا 18 آمپر را پوشش می‌دهد. محدوده اندوکتانس از 1 میلی‌هانری تا 120 میلی‌هانری است. محدوده فرکانس تشدید حالت مشترک از 100 کیلوهرتز تا 3 مگاهرتز است. این محصول استحکام مکانیکی عالی، DCR پایین و افزایش دمای کم را ارائه می‌دهد. این محصول به طور موثر نویز الکترومغناطیسی را در مدارهای قدرت و سیگنال حذف می‌کند. محفظه‌های نصب PCB متعدد برای انطباق با الزامات مختلف چیدمان موجود است. محدوده دمای عملیاتی: -40 درجه سانتیگراد تا +105 درجه سانتیگراد. این محصول به طور گسترده در سرکوب نویز خط AC/DC و DC/DC، سیستم‌های ارتباطی، الکترونیک خودرو، تلویزیون‌های LCD/PDP و لوازم جانبی کامپیوتر استفاده می‌شود.

• رتبه‌بندی 1.5 آمپر تا 18 آمپر
• چوک‌های دوگانه 1 میلی‌هانری تا 120 میلی‌هانری
• استحکام مکانیکی عالی
• تشدید حالت مشترک 100 کیلوهرتز تا 3 مگاهرتز
• قابلیت اطمینان بالا و محفظه متنوع نصب PCB
• مقاومت کم و افزایش دما

• سرکوب نویز خط DC/DC، AC/DC
• سیستم ارتباطی
• سیستم‌های خودرو
• تلویزیون‌های LCD/PDP
• تجهیزات جانبی کامپیوتر این محصول با استانداردهای FCC VCCI CISPR FTZ و غیره مطابقت دارد و نویز الکترومغناطیسی مدار قدرت و سیگنال را حذف می‌کند.

• تلرانس اندوکتانس در +50% -30%
• حداکثر ولتاژ عملیاتی: 250 ولت در 40 درجه سانتیگراد
• حداکثر جریان DC: جریان AC/DC نامی آمپر @40 درجه سانتیگراد
• Hi-Pot 1500 ولت AC سیم‌پیچ به سیم‌پیچ 3 ثانیه.
• تست اندوکتانس: 10 کیلوهرتز 0.1 ولت HP4284A
• مقاومت DC: میلی‌اهم‌متر QuadTech 1880
• حداکثر جریان جهش 10 میلی‌ثانیه: 20 برابر جریان DC نامی
• دمای عملیاتی: -40 درجه سانتیگراد تا +105 درجه سانتیگراد
• دمای ذخیره‌سازی: -40 درجه سانتیگراد تا +105 درجه سانتیگراد
• مقاومت در برابر حرارت لحیم‌کاری: 260 درجه سانتیگراد به مدت 10 ثانیه

س: این محصول با کدام استانداردهای EMI مطابقت دارد؟

پاسخ: چوک‌های حالت مشترک سری TRF با استانداردهای بین‌المللی EMI از جمله FCC، VCCI، CISPR و FTZ مطابقت دارند. آنها به محصولات شما کمک می‌کنند تا تست‌های انطباق انتشار هدایت شده را با موفقیت پشت سر بگذارند و تداخل الکترومغناطیسی را در خطوط برق و سیگنال کاهش دهند.

س: اهمیت فرکانس تشدید حالت مشترک 100 کیلوهرتز تا 3 مگاهرتز چیست؟

پاسخ: چوک‌های حالت مشترک بالاترین امپدانس حالت مشترک را در نزدیکی فرکانس تشدید ارائه می‌دهند و سرکوب نویز بهینه را حاصل می‌کنند. محدوده فرکانس تشدید 100 کیلوهرتز تا 3 مگاهرتز باندهای فرکانسی اصلی EMI هدایت شده منابع تغذیه سوئیچینگ و مدارهای دیجیتال را پوشش می‌دهد و از تضعیف موثر نویز حالت مشترک در محدوده‌های فرکانسی حیاتی اطمینان حاصل می‌کند.

س: تلرانس اندوکتانس +50%/-30% چگونه بر انتخاب تأثیر می‌گذارد؟

پاسخ: این محدوده تلرانس به این معنی است که اندوکتانس واقعی ممکن است تا 50% بیشتر یا 30% کمتر از مقدار اسمی باشد. در کاربردهای فیلترینگ EMI، هنگام انتخاب، اطمینان حاصل کنید که اندوکتانس حداقل الزامات فیلترینگ را در کل محدوده دما و جریان عملیاتی برآورده می‌کند. ما توصیه می‌کنیم در طرح‌های حیاتی، حاشیه کافی در نظر بگیرید.
