خانه /محصولات/شارژ حالت مشترک/چوک حالت مشترک حلقوی SMD سری STR0602 10 میکروهانری تا 300 میکروهانری برای منابع تغذیه سوئیچینگ

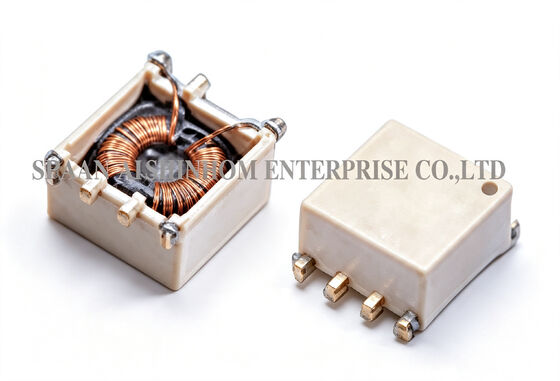

چوک حالت مشترک حلقوی SMD سری STR0602 10 میکروهانری تا 300 میکروهانری برای منابع تغذیه سوئیچینگ

5000 عدد
MOQ
قابل مذاکره
قیمت
SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
اندوکتانس: 10uH تا 300uH
تحمل: 30% ±
جریان رتبه بندی شده: 1.5 آمپر تا 2.5 آمپر
فرکانس تست: 10 کیلوهرتز
دمای عملیاتی: -25 تا +105 درجه سانتیگراد
دمای ذخیره سازی: -25 تا +105 درجه سانتیگراد
برجسته کردن:

خفه کننده حالت معمولی SMD Toroidal

,

چوک حالت مشترک STR0602

,

چوک حالت مشترک برای منابع تغذیه سوئیچینگ
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: سری STR0602
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 100000 در ماه
توضیحات محصول

سلف حالت مشترک سری STR0602، چوک حالت مشترک هسته فریت توروییدی SMT با اندوکتانس 10 میکروهنری تا 300 میکروهنری

سری STR0602 چوک حالت مشترک توروییدی SMD از یک هسته فریت توروییدی و طراحی سیم‌پیچ تک لایه استفاده می‌کند. این محصول ظرفیت خازنی بسیار پایینی بین سیم‌پیچ‌ها ارائه می‌دهد و به طور موثری تداخل حالت مشترک را سرکوب می‌کند.محدوده اندوکتانس شامل 10 میکروهنری تا 300 میکروهنری است. مقاومت DC (DCR) از 25 میلی‌اهم تا 70 میلی‌اهم متغیر است. طراحی فشرده بسته، فضای PCB را ذخیره می‌کند.تمام مواد دارای گواهینامه مقاومت در برابر شعله UL94V-0 هستند. بسته SMD از بسته‌بندی نواری و قرقره‌ای و مونتاژ خودکار سطحی پشتیبانی می‌کند.این محصول به طور گسترده در بالاست‌های الکترونیکی فشرده، منابع تغذیه سوئیچینگ و انواع کاربردهای سرکوب تداخل حالت مشترک استفاده می‌شود.

ویژگی‌ها:

  1. محدوده اندوکتانس 10 میکروهنری تا 300 میکروهنری
  2. DCR: 25 میلی‌اهم تا 70 میلی‌اهم
  3. طراحی فشرده.
  4. سیم‌پیچ تک لایه برای حداقل ظرفیت خازنی.
  5. مطابق با استاندارد اشتعال‌پذیری UL 94-V0.
  6. موجود در نوار و قرقره برای نصب خودکار سطحی.

کاربردهای رایج:

  1. سرکوب تداخلات حالت مشترک
  2. بالاست‌های الکترونیکی فشرده در لامپ‌ها
  3. منابع تغذیه سوئیچینگ فشرده
چوک حالت مشترک حلقوی SMD سری STR0602 10 میکروهانری تا 300 میکروهانری برای منابع تغذیه سوئیچینگ
حداکثر جریان مستقیم (IDC):
هنگام اعمال جریان اضافی تعیین می‌شود
مقاومت DC (RDC):
دستگاه QuadTech 1880 Milliohmmeter
روش‌های لحیم‌کاری:
فاز بخار، لحیم‌کاری مجدد مادون قرمز
مقاومت در برابر حرارت لحیم‌کاری:
260 درجه سانتی‌گراد به مدت 10 ثانیه
مقاومت در برابر حلال:
مطابق با MIL-STD-202E

توجه: مشخصات محصول قابل سفارشی‌سازی است.

سوالات متداول

س: محدوده اندوکتانس سری STR0602 چیست؟

پ: سری STR0602 محدوده اندوکتانسی از 10 میکروهنری تا 300 میکروهنری را پوشش می‌دهد و طیف وسیعی از کاربردها را از مقادیر اندوکتانس کم تا متوسط در بر می‌گیرد. مقادیر اندوکتانس پایین‌تر برای کاربردهای فیلترینگ فرکانس بالا مناسب هستند، در حالی که مقادیر اندوکتانس بالاتر برای سرکوب تداخل حالت مشترک فرکانس پایین مناسب هستند.

س: مزایای سیم‌پیچ تک لایه چیست؟

پ: سیم‌پیچ تک لایه ظرفیت خازنی پارازیتی بین لایه‌ها را حذف می‌کند. این امر امپدانس حالت مشترک بالاتری و عملکرد فیلترینگ پایدارتری را در طیف وسیعی از فرکانس‌ها ارائه می‌دهد. ساختار تک لایه همچنین اتلاف حرارت بهتری و سیم‌پیچی یکنواخت‌تری را ارائه می‌دهد و آن را برای طراحی‌های توان با الزامات سرکوب EMI سخت‌گیرانه مناسب می‌سازد.
