خانه /محصولات/شارژ حالت مشترک/خفه کننده حالت عمومی SMD درجه حرارت وسیع سری STC05/06P -40°C تا +125°C برای فیلترگذاری ورودی و دستگاه های الکترونیکی

خفه کننده حالت عمومی SMD درجه حرارت وسیع سری STC05/06P -40°C تا +125°C برای فیلترگذاری ورودی و دستگاه های الکترونیکی

5000 عدد
MOQ
قابل مذاکره
قیمت

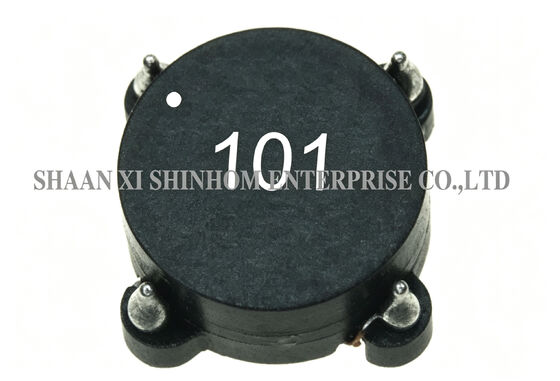

Wide Temp SMD Common Mode Choke STC05/06P Series -40°C to +125°C for Input Filtering and Electronic Appliances
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
اندوکتانس: 0.47uH تا 300uH
تحمل: 20%/25%
فعلی: 8A
نصب و راه اندازی: smt
دمای عملیاتی: -40 تا +125 درجه سانتیگراد
دمای ذخیره سازی: -55 تا +125 درجه سانتیگراد
برجسته کردن:

خفه کننده حالت معمولی SMD

,

SMD Common Mode Choke سری STC05/06P
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS/ISO/UL/CE/IATF16949/CNAS
شماره مدل: سری STC05,06P
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول

STC05,06P سری سیم پیچ های تورئیدال سطح و خفه کننده تورئیدال حالت مشترک،SMD محرک حالت مشترک با کیس

درسری STC05/06PSMD toroidal common-mode choke از یک طراحی با فرکانس بالا و ساختار بسته استفاده می کند. این عملکرد خنک کننده سر و صدای حالت مشترک در برنامه های فرکانس بالا را ارائه می دهد.مواد هسته ای اشباع بالا باعث ایجاد استحکام ثابت در شرایط انحراف جریان بالا می شود. DCR پایین باعث کاهش زیان قدرت می شود.بسته SMD از جمع آوری خودکار انتخاب و محل پشتیبانی می کند، سازگار با خطوط تولید SMT است.این به طور گسترده ای در لوازم الکترونیکی، تبدیل DC-DC (طریقه موازی) ، اتصال انزوا، فیلتر کردن ورودی (طریقه سری) و سرکوب EMI / RFI استفاده می شود.

ویژگی ها

  • طراحی با فرکانس بالا عملکرد عالی

  • مواد هسته ای با اشباع بالا

  • تشعشعات کم EMI

  • DCR پایین

  • با ساختار پرونده همراه

  • پکیج SMD پشتیبانی از قرار دادن خودکار

  • دمای عملیاتی: -40°C تا +125°C

  • دمای ذخیره سازی: -55°C تا +125°C

درخواست ها

  • فیلتر کردن قدرت دستگاه الکترونیکی

  • تبدیل DC-DC (طریقه موازی)

  • اتصال جداکننده (ترانسفارمر)

  • فیلتر کردن ورودی (طریقه سری)

  • حذف EMI/RFI

  • منابع برق تجهیزات ارتباطی

  • منابع برق سوئیچینگ فرکانس بالا

  • منبع برق محیطی کامپیوتر

اطلاعات فنی:

اندازه گیری حثیت در 100KHz 0.1VRms.

مقاومت عایق بندی: 100Vdc 1KMΩmin.

RDC: QuadTech 1880 میلیومتر

دمای کار:-40°C تا +125°C

دمای نگهداری: -55°C تا +125°C

بسته های مختلف در هر درخواست ویژه

حداکثر 35٪ اشباع در حالت تعصب DC

خفه کننده حالت عمومی SMD درجه حرارت وسیع سری STC05/06P -40°C تا +125°C برای فیلترگذاری ورودی و دستگاه های الکترونیکی


توجه: مشخصات محصول می تواند سفارشی شود.

خفه کننده حالت عمومی SMD درجه حرارت وسیع سری STC05/06P -40°C تا +125°C برای فیلترگذاری ورودی و دستگاه های الکترونیکی

سوالات عمومی

سوال: تفاوت بین سری STC05 و STC06P چیست؟

الف:درSTC05وSTC06Pاین سری به طور عمده در اندازه بسته و پارامترهای الکتریکی مربوطه (اندکتانس، جریان نامی و غیره) متفاوت است.STC06Pبرای انتخاب خاص، لطفاً به صفحه اطلاعات مراجعه کنید یا با تیم پشتیبانی فنی ما تماس بگیرید.

سوال: مزایای طراحی فرکانس بالا برای این محصول چیست؟

الف:طراحی فرکانس بالا مواد هسته ای و ساختار پیچ و تاب را بهینه می کند.این اجازه می دهد تا محصول را برای حفظ مقاومت بالا حالت مشترک و عملکرد فیلتر پایدار در فرکانس های سوئیچ بالاتر (مانند صدها KHz به محدوده MHz). این مناسب برای نسل بعدی فرکانس بالا DC-DC کنورتر و سوئیچ منابع برق است.

س: مزایای مواد هسته ای اشباع بالا چیست؟

الف:مواد هسته ای اشباع بالا دارای تراکم فلوکس اشباع بالاتر است.اطمینان از حفظ استحکام استحکام و عملکرد فیلتر در محدوده جریان نامی. اشباع انحراف DC تا35 درصد، فراهم کردن حاشیه فعلی کافی.

س: مزایا ساختارهای بسته چیست؟

الف:ساختار محصور کاملاً هسته و پیچ و تاب را در داخل محفظه محصور می کند. این محافظت فیزیکی و عملکرد عایق بندی بهتر را فراهم می کند ، در حالی که تشعشعات EMI را بیشتر کاهش می دهد.طراحی بسته نیز مانع اشیاء خارجی از تماس با پیچ و تاب، بهبود قابلیت اطمینان محصول در محیط های خشن.
