خانه /محصولات/شارژ حالت مشترک/SLFE8.3 Series Common Mode Choke with 1500 Vdc Isolation Voltage Wide Inductance Range 1 mH تا 50 mH و محدوده دمای گسترش یافته -40 °C تا +105 °C برای فیلتر EMI

SLFE8.3 Series Common Mode Choke with 1500 Vdc Isolation Voltage Wide Inductance Range 1 mH تا 50 mH و محدوده دمای گسترش یافته -40 °C تا +105 °C برای فیلتر EMI

5000
MOQ

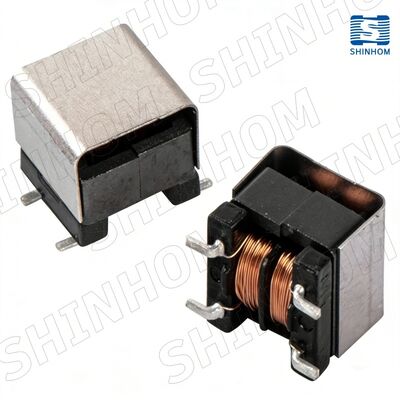

SLFE8.3 Series Common Mode Choke with 1500 Vdc Isolation Voltage Wide Inductance Range 1 mH to 50 mH, and Extended Temperature Range -40°C to +105°C for EMI Filtering
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
دامنه القاء: 1 تا 50 میلی ساعت
ولتاژ جداسازی: 1500 Vdc
دمای عملیاتی: -40 درجه سانتیگراد تا +105 درجه سانتیگراد
ابعاد: 10×9.5×10.5 میلی متر
بسامد: 1.0 کیلوهرتز / 0.3 ولت
برجسته کردن:

1500 Vdc عایق بندی حالت عادی خفه شدن

,

EMI فیلتر کردن حالت عادی خفه

,

خفه کننده حالت مشترک
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS/ISO/UL/CE/IATF16949/CNAS
شماره مدل: SLFE8.3
سند: SLFE8.3 Series_.pdf
پرداخت
زمان تحویل: 2 تا 8 هفته
شرایط پرداخت: L/C، T/T
توضیحات محصول
چوک حالت مشترک با کارایی بالا سری SLFE8.3 برای فیلتر کردن EMI صنعتی و مخابراتی

سری چوک حالت مشترک SLFE8.3 که برای سرکوب قوی EMI در کاربردهای با فضای محدود طراحی شده است، فیلتر نویز استثنایی را در طیف وسیعی از دما ارائه می دهد. این چوک فشرده که با ساختار سیم‌پیچ مهندسی شده است، امپدانس بالایی را در برابر نویز حالت مشترک فراهم می‌کند و در عین حال رتبه‌بندی جریان بالا و DCR پایین را حفظ می‌کند. با ولتاژ ایزولاسیون بالا 1500 ولت DC و محدوده دمای عملیاتی گسترده -40 درجه سانتیگراد تا +105 درجه سانتیگراد، عملکرد قابل اعتماد را در محیط‌های صنعتی، مخابراتی و خودرو تضمین می‌کند.

ویژگی‌های کلیدی
  • محدوده سلف گسترده: موجود از 1 میلی‌هانری تا 50 میلی‌هانری برای برآورده کردن الزامات فیلترینگ متنوع
  • ولتاژ ایزولاسیون بالا: Hi-Pot تست شده در 1500 ولت DC برای 3 ثانیه، تضمین کننده ایمنی برتر و حفاظت سیستم
  • محدوده دمای گسترده: رتبه‌بندی شده برای عملیات از -40 درجه سانتیگراد تا +105 درجه سانتیگراد، مناسب برای محیط‌های سخت
  • ردپای فشرده: حداکثر ابعاد 10×9.5×10.5 میلی‌متر برای طرح‌بندی PCB با چگالی بالا
  • سرکوب عالی EMI: ساختار سیم‌پیچ امپدانس بالایی را برای سرکوب موثر نویز حالت مشترک در خطوط برق و سیگنال فراهم می‌کند
  • سازگار با RoHS: استانداردهای زیست محیطی را برای بازارهای جهانی برآورده می‌کند
مشخصات الکتریکی
@25 درجه سانتیگراد
شماره قطعه سلف (میلی‌هانری) +50%/-30% N1=N2 فرکانس تست DCR (اهم) حداکثر IDC (آمپر) حداکثر
SLFE8.3-102Y 1.0 1.0 کیلوهرتز / 0.3 ولت 0.32 0.3
SLFE8.3-502Y 5.0 1.0 کیلوهرتز / 0.3 ولت 0.58 0.3
SLFE8.3-103Y 10 1.0 کیلوهرتز / 0.3 ولت 0.77 0.2
SLFE8.3-153Y 15 1.0 کیلوهرتز / 0.3 ولت 0.82 0.2
SLFE8.3-203Y 20 1.0 کیلوهرتز / 0.3 ولت 1.36 0.18
SLFE8.3-253Y 25 1.0 کیلوهرتز / 0.3 ولت 1.54 0.18
SLFE8.3-303Y 30 1.0 کیلوهرتز / 0.3 ولت 2.40 0.14
SLFE8.3-353Y 35 1.0 کیلوهرتز / 0.3 ولت 2.60 0.14
SLFE8.3-403Y 40 1.0 کیلوهرتز / 0.3 ولت 3.40 0.10
SLFE8.3-503Y 50 1.0 کیلوهرتز / 0.3 ولت 4.80 0.06
کاربردها
  • تجهیزات صنعتی: سرکوب نویز برای خطوط برق DC و سیستم‌های کنترل
  • زیرساخت مخابراتی: فیلتر EMI برای ایستگاه‌های پایه و دستگاه‌های شبکه
  • الکترونیک خودرو: فیلتر نویز حالت مشترک در واحدهای اطلاعات سرگرمی و کنترل
  • واحدهای منبع تغذیه: طراحی شده برای استفاده در مبدل‌های برق و مبدل‌های DC-DC که به عملکرد قابل اعتماد چوک حالت مشترک نیاز دارند
  • سیستم‌های ارتباط داده: فیلتر نویز موثر برای اطمینان از یکپارچگی سیگنال
برچسب:

common mode power line choke,common mode toroidal chokes,common mode inductor

common mode toroidal chokes

common mode inductor
