توضیحات محصول

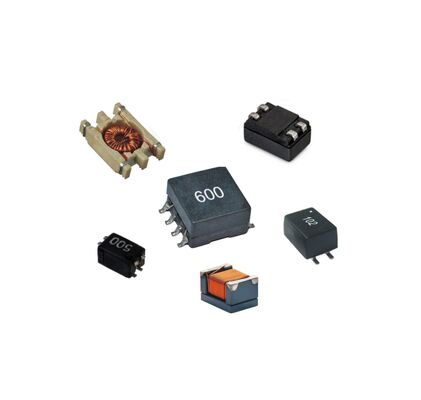

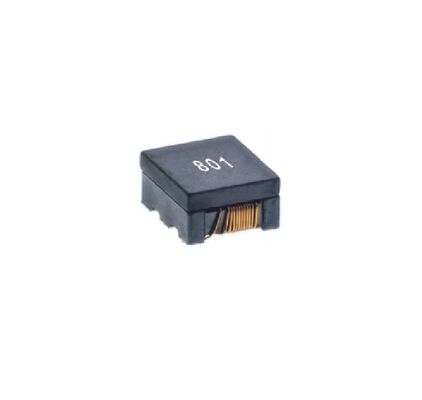

مجموعه فیلتر حالت مشترک سیم پیچ کوچک برای سرکوب EMI رابط با سرعت بالا
طراحی شده برای ارائه فیلتر سازی صوتی قابل اعتماد در برنامه های کاربردی فضای محدود، سری SF1210F-3W ارائه می دهد یک انتخاب از عملکرد بالافیلترهای حالت مشترکبا استفاده ازخفه کننده های زخم سیمساخت و ساز، این سری ارائه می دهد ضروریاجزای مهار EMIعملکردی با گزینه های مقاومت حالت مشترک 160Ω، 240Ω و 500Ω در 100MHz. برای یکپارچه سازی آسان طراحی شده است.شامل طرح PCB و الگوهای استنسیل توصیه شده برای اطمینان از عملکرد بهینه و قابلیت تولید استکاملا مطابق با استانداردهای RoHS و بدون هالوجن، در طیف دمایی -40 °C تا +125 °C به طور قابل اعتماد کار می کند.
ویژگی های کلیدی
  • مقاومت حالت معمول (@100MHz):160Ω، 240Ω، یا 500Ω (± 25٪، بسته به مدل)
  • مقاومت DC (DCR):حداقل 0.21Ω (حداکثر)
  • جریان نامی:تا 500mA (حداکثر)
  • ولتاژ نامی:50 Vdc (حداکثر)
  • ولتاژ مقاومت:125 Vdc (حداکثر)
  • مقاومت عایق بندی:10 MΩ (دقیقه)
  • ساخت و ساز:نوع پیچ سیم برای عملکرد قوی با فرکانس بالا
  • پشتیبانی از طراحی:شامل الگوی توصیه شده PCB زمین و پایش جوش استنسل گشایش
  • انطباق100% بدون سرب، بدون هالوجن، مطابق با RoHS
  • دمای کار:-40°C تا +125°C (از جمله افزایش دمای خود)
درخواست ها
  • فیلتر EMI برای خطوط دیفرانسیل داده با سرعت بالا (به عنوان مثال USB 3.0/3.1، HDMI، DisplayPort، MIPI)
  • سرکوب سر و صدا در لوازم الکترونیکی قابل حمل و قابل پوشیدن
  • افزایش یکپارچگی سیگنال در ماژول های ارتباطی (Wi-Fi، بلوتوث)
  • فیلتر کردن خطوط برق در مدارهای دیجیتال و سنسورهای کم جریان
  • راه حل های EMC در سطح صفحه در تجهیزات شبکه و جعبه های بالا
پرسش های مکرر
چگونه می توانم بین مدل های مقاومت 160Ω، 240Ω و 500Ω انتخاب کنم؟
انتخاب بستگی به فرکانس و دامنه سر و صدای حالت مشترک دارد که شما نیاز به سرکوب آن دارید. مانع بالاتر باعث خفیف بیشتر در فرکانس آزمایش (100MHz) می شود.مشخصات EMI خاص و الزامات انطباق را در نظر بگیریدمدل 500Ω قوی ترین سرکوب را در 100MHz ارائه می دهد.
چرا طرح PCB توصیه شده و الگوهای استنسیل مهم است؟
این توصیه ها به بهینه سازی عملکرد فرکانس بالا فیلتر کمک می کنند با به حداقل رساندن اثرات انگل و اطمینان از اتصال قابل اعتماد و سازگار در هنگام مونتاژ سطح،کاهش نقص های تولید.
ميشه از اين سري براي فيلتر کردن خطوط برق استفاده کرد؟
بله، اما توجه داشته باشید که جریان نامی (حداکثر 500mA) مناسب برای فیلتر کردن سر و صدا در خطوط برق جریان پایین تر یا خطوط سیگنال با تعصب DC است. برای خطوط برق جریان بالاتر،اطمینان حاصل شود که امتیاز فعلی مدل انتخاب شده از حد بالا نرود.
چه فایده ای از ساخت سیم پیچ در این زمینه دارد؟
ساخت سیم پیچ به طور معمول اجازه می دهد تا مانع حالت مشترک بالاتر و عملکرد بهتر در فرکانس های بالا در مقایسه با برخی از فیلترهای سرامیکی چند لایه،باعث می شود آن را برای سرکوب EMI در رابط های دیجیتال سریع موثرتر.
