خفه کننده حالت مشترک سیم زخم با 800Ω @ 100MHz مقاومت ، بدون سرب و طراحی فشرده برای سرکوب EMI

5000
MOQ

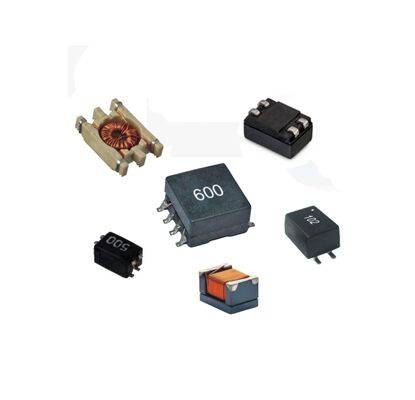

Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
برجسته کردن:

خفه کردن حالت معمول 800Ω @100MHz,چوک زخم سیم بدون سرب,کامپوننت مهار EMI فشرده

,

Lead-free Wire Wound Choke

,

Compact EMI Suppression Component
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS
شماره مدل: SF1008F-3W-801Y
سند: SF1008F-3W-801Y_.pdf
پرداخت
زمان تحویل: 2 تا 8 هفته
شرایط پرداخت: L/C، T/T
توضیحات محصول
فیلتر حالت مشترک با عملکرد بالا برای سرکوب EMI
طراحی شده برای سرکوب موثر تداخل الکترومغناطیسی (EMI) در داده های با سرعت بالا و خطوط برق، SF1008F-3W-801Yخفه کننده های زخم سیمارائه می دهد مقاومت حالت مشترک بالا در 100MHz، اطمینان از عملکرد عالی سرکوب سر و صدا.فیلتر حالت مشترک، برای کاربردهای محدود فضایی ایده آل است.اجزای خنثی کننده EMI100% بدون سرب، بدون هالوجن و مطابق با استاندارد های محیط زیست است. با محدوده دمای کار از -40 °C تا +125 °C،عملکرد قابل اطمینان در محیط های سخت را ارائه می دهد.
مشخصات کلیدی
پارامتر ارزش
مقاومت حالت مشترک @100MHz 800Ω ±25%
ولتاژ نامی (حداکثر) 20 ولت
جریان نامی (حداکثر) 0.15A
مقاومت DC (DCR) (حداکثر) 1.6Ω
مقاومت عایق بندی (دقیقه) 10MΩ
محدوده دمای عملیاتی -40°C تا +125°C
ویژگی های محصول
  • ساخت سیم پیچ برای عملکرد قوی
  • 100% بدون سرب، بدون هالوجن و مطابق با RoHS
  • اندازه کوچک و طراحی کم پروفایل
  • طیف گسترده ای از دمای عملیاتی از جمله افزایش دمای خود
  • مقاومت حالت مشترک بالا برای سرکوب موثر EMI
درخواست ها
  • فیلتر سازی سر و صدا در خطوط دیفرانسیل داده با سرعت بالا (USB، HDMI، LVDS)
  • سرکوب EMI خط برق در دستگاه ها و ماژول های الکترونیکی فشرده
  • تجهیزات ارتباطی و دستگاه های شبکه
  • الکترونیک مصرفی که نیاز به رعایت دقیق EMC دارد
  • سیستم های اطلاعات و تفریح و کنترل خودرو
پرسش های مکرر
مزیت اصلی یک فیلتر حالت مشترک در مقایسه با انواع دیگر چیست؟
ساخت پیچ سیم به طور معمول باعث می شود که مانع حالت مشترک بالاتر و عملکرد فرکانس بالا بهتر در مقایسه با انواع تراشه های چند لایه باشد.باعث موثرتر شدن آن برای سرکوب EMI در برنامه های کاربردی حیاتی یکپارچگی سیگنال می شود.
چگونه امتیاز مقاومت 800Ω @ 100MHz را تفسیر کنم؟
این به این معنی است که فیلتر دارای یک مقاومت 800Ω (معمولی) به جریان های سر و صدا حالت عادی در فرکانس 100MHz است.یک مانع بالاتر در فرکانس سر و صدا منجر به کاهش بیشتر این سر و صدا می شود.
اين فيلتر مي تونه جريان هاي بالاتري رو براي برنامه هاي خط برق تحمل کنه؟
جریان نامی 0.15A Max است. این برای سیگنال های کم جریان یا خطوط برق طراحی شده است. برای فیلتر کردن ریل قدرت با جریان بالاتر، لطفاً یک مدل با نرخ جریان بالاتر را انتخاب کنید.
"خلوص از هالوجن" به چه معناست و چرا مهم است؟
بدون هالوجن به این معنی است که این محصول حاوی کلر، بروم یا سایر هالوجن ها بیش از محدوده خاصی نیست.این برای ایمنی محیط زیست مهم است و اغلب در ابتکارات الکترونیک سبز مورد نیاز است، زیرا انتشار گازهای سمی را در صورت آتش کاهش می دهد.
برچسب:

common mode power line choke,common mode toroidal chokes,common mode inductor

خفه کردن حالت معمول 800Ω @100MHz,چوک زخم سیم بدون سرب,کامپوننت مهار EMI فشرده

common mode inductor
