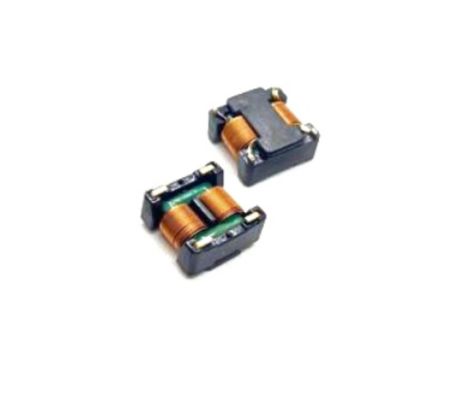

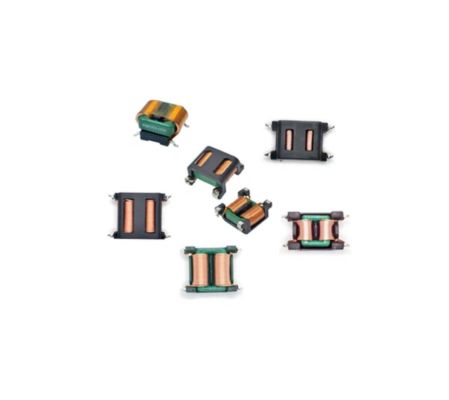

Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter

5000
MOQ
Compact SMD Flat High-Performance Ultra-Low DCR Common Mode Choke for Power Supply Noise Filter
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
برجسته کردن:

خفه شدن حالت معمولی DCR بسیار کم,فشرده SMD حالت مشترک خفه

,

Compact SMD Common Mode Choke
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS
شماره مدل: SQS1010A
سند: SQS1010A Series_.pdf
پرداخت
زمان تحویل: 2 ~ 8weeks
شرایط پرداخت: L/C، T/T
توضیحات محصول
فشرده، عملکرد بالا DCR فوق العاده کم SMD تخت حالت مشترک خفه برای سرکوب سر و صدای منبع برق
طراحی شده برای الکترونیک قدرت مدرن، سری SQS1010A نشان دهنده یک خط از کیفیت بالاهشدارهای SMDکه به طور خاص طراحی شده اند:خفه شدن در حالت معمولبرای سرکوب تداخل الکترومغناطیسی برتر.
ویژگی های کلیدی
  • بسته مسطح SMD فشرده برای طرح های PCB با فضای محدود
  • ساخت هسته مربع برای نشت کم و مقاومت DC کاهش یافته (DCR)
  • مواد نفوذی بالا مانع بالا در فرکانس های پایین را تضمین می کند
  • خفیف شدن صدای عالی به دلیل ظرفیت کم منحرف
  • مقاومت عایق بندی بالا و درجه قابل اشتعال UL94V-0
  • مطابق با RoHS و REACH، مناسب برای بازارهای جهانی
مشخصات
شماره بخش حداقل نفوذ (mH) DCR Max (mΩ) جریان نامینی (A) اندازه گيري سيم به داور برگردم
SQS1010A-001 10 200 0.8 - 12 0.1*0.7 37
SQS1010A-002 10 200 1.۰-۱5 0.1*1.0 37
اطلاعات فنی و شرایط عملیاتی
  • فرکانس آزمایش: 1.0 kHz، 0.25 V
  • ولتاژ نامی: 80 وات - 265 وات
  • ولتاژ مقاومت: 1.0 kVac برای 2 ثانیه
  • محدوده دمای کار: -25°C تا +125°C (از جمله افزایش دمای کویل)
  • محدوده دمای ذخیره سازی: -25°C تا +100°C
  • مقاومت عایق بندی: 100 MΩ دقیقه @ 500 Vdc
درخواست ها
  • منبع برق حالت سوئیچینگ (SMPS):طرح های چگالی بالا برای تجهیزات مصرفی و صنعتی
  • الکترونیک مصرفی:تلویزیون های LCD/LED، آداپتورهای برق لپ تاپ و شارژرهای باتری
  • لوازم خانگی:مدیریت انرژی و فیلتر کردن سر و صدا در دستگاه های مختلف خانگی
  • الکترونیک صنعتی:سرکوب سر و صدا خطوط برق در سیستم های کنترل و محرک های موتور
