چوک‌های حالت مشترک OEM سری TRF

طراحی شده برای سرکوب تداخل الکترومغناطیسی برتر (EMI) در الکترونیک قدرت،خفه کننده های حالت مشترک سری TRF فیلتر کردن سر و صدا با کارایی بالا و مقاومت شدید در برابر دما را ارائه می دهند.. با استفاده از مواد سازگار با RoHS و صدور گواهینامه قابل اشتعال UL94V- 0 ، این خفه کننده ها قابلیت اطمینان را در محیط های سخت تضمین می کنند. برای استحکام پایدار در طیف گسترده ای از فرکانس ها بهینه شده است.آنها به طور یکپارچه در سیستم های برق AC / DC که نیاز به رعایت ایمنی سختگیرانه دارند، ادغام می شوند..

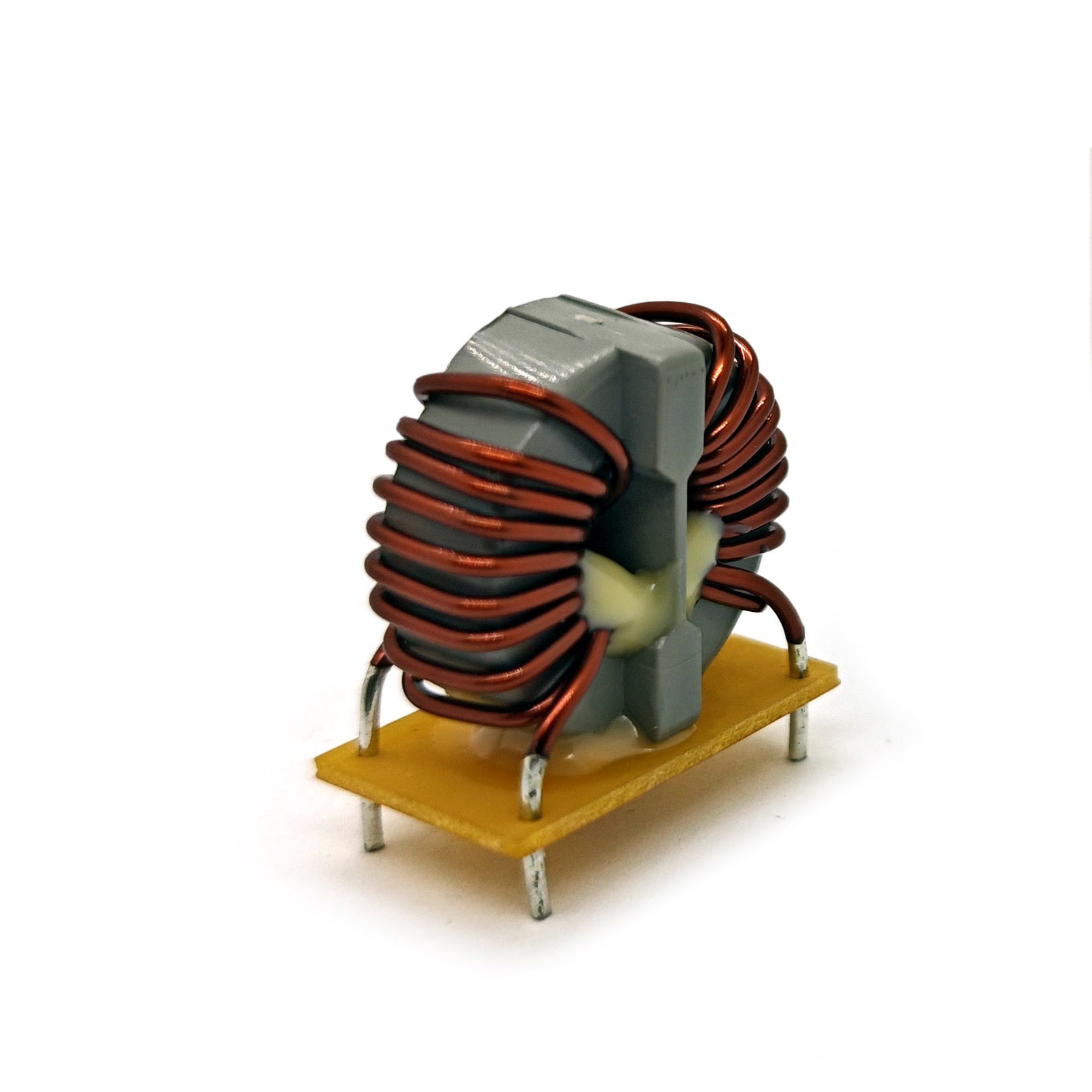

مدل TRF1608VT-601Y-5A

• محرک:600 mH ± 30% @ 1.0 kHz، 0.1V

• مقاومت DC (RDC):9.0 mΩ حداکثر

• جریان نامی:5.0 تا حداکثر

• ولتاژ نامی:250 وات حداکثر

• تست هایپات:1.5 KV، 2 mA، 2s (کوب از کویل به کویل)

• دمای کار:-20°C تا +105°C (از جمله افزایش دمای خود)

• ابعاد فیزیکی:

  • ارتفاع: حداکثر 22.5 میلی متر

  • فاصله پین: 24.0 ± 0.5 mm / 20.0 ± 0.5 mm

• انطباقRoHS، UL94V-0، ASTM Oxygen Index >28٪

قابلیت سولدر شدن:MIL-STD-202, روش 208D

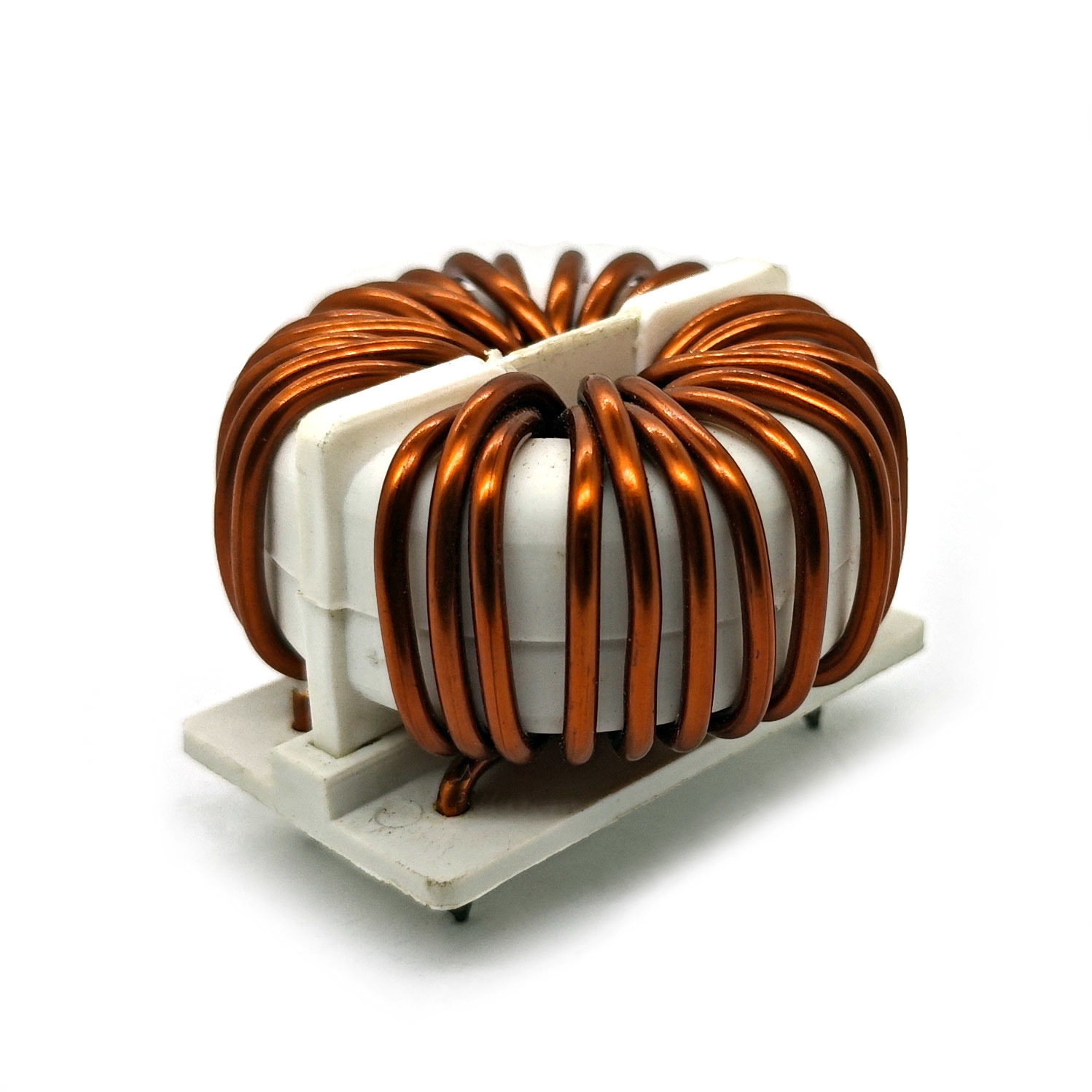

مدل TRF3615HT-202Y-20A

• محرک:2.0 mH Min @ 1.0 kHz، 0.1V

• مقاومت DC (RDC):6.0 mΩ حداکثر

• جریان نامی:20.0 تا حداکثر

• تست هایپات:1.5 KV، 2 mA، 2s (کوب از کویل به کویل)

• دمای کار:-20°C تا +105°C (از جمله افزایش دمای خود)

• ابعاد فیزیکی:

  • طول: 47.5 mm (Ref.), 47.5 mm Max

  • عرض: حداکثر 30.0 میلی متر

  • ارتفاع: 35.0 ± 0.5 mm / 15.0 ± 0.5 mm

  • عمق پین: 5.0 mm Min

• انطباقRoHS، UL94V-0، ASTM Oxygen Index >28٪

• قابلیت سولدر شدن:MIL-STD-202, روش 208D

درخواست ها

• الکترونیک مصرفی:فیلتر کردن سر و صدا در آداپتورهای AC، درایورهای LED

• تجهیزات مخابراتی:سرکوب EMI برای خطوط داده و مدارهای کم مصرف

• کنترل های صنعتی:ثبات سيگنال در حسگرها و ماژول هاي I/O

• دستگاه های پزشکی:جداسازی قدرت ضروری در تجهیزات قابل حمل.

• سیستم های جریان بالا:اينورترها، موتورها و منابع برق صنعتي

• انرژی های تجدید پذیر:اینورترهای خورشیدی که نیاز به فیلتر کردن سر و صدا >20A دارند.

• ایستگاه های شارژ خودرو:کاهش EMI در تبدیل DC/AC ولتاژ بالا

• سرور PSU:تثبيت مسیرهاي جریان بزرگ در زیرساخت مرکز داده
