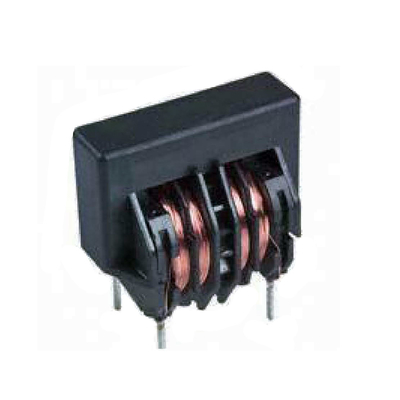

خفه کننده های حالت مشترک برای راه حل های فیلتر EMC-UT

ویژگی های کلیدی

• فرکانس ارتعاش بالا: با استفاده از تکنولوژی پیچ و خم دو قطعه ای به دست آمده است.

• خروجی بسیار کم: ساختار هسته بسته نشت جریان را به حداقل می رساند.

• ماندگاری قوی: قدرت پالس بالا (در 2500VAC/5mA آزمایش شده است).

• کاهش سر و صدا: صدای کم برای کاربردهای حساس.

• آماده ساخت: سازگار با فرآیندهای جوش موج.

• دوستانه با محیط زیست: طراحی قابل بازیافت (بدون پوشش / چسب) ، کاملا مطابق با RoHS.

• محدوده کار گسترده: تحمل دمای -40 درجه سانتیگراد تا +105 درجه سانتیگراد

پارامترهای حیاتی

• ولتاژ نامی: 250 VAC

• نسبت چرخش: 1: 1 ± 2٪

• تست هایپات: 2500VAC/5mA/2 ثانیه

• مقاومت تحمل: حداقل مقدار تضمین شده در 20 درجه سانتیگراد

ویژگی های فیزیکی

• ابعاد (ملی متر): 21.5±1.0 (L) × 15.0±0.5 (W) × 13.0±0.5 (H)

• سوراخ های نصب: 4×φ1.2±0.1 میلی متر (جنب) ، 4×φ0.8±0.1 میلی متر (داخلی)

• وزن: 10 گرم (معمولاً)

درخواست ها

• منابع برق: سرکوب EMI در واحدهای قدرت حالت سوئیچ (به عنوان مثال، سرور PSU).

• سیستم های روشنایی: فیلتر کردن سر و صدا برای بالاست های الکترونیکی در لامپ های LED/فلورسنت.

• الکترونیک صنعتی: حذف تداخل حالت مشترک در محرک های موتور.

• انرژی های تجدید پذیر: اینورترهای متصل به شبکه که نیاز به فیلتر کردن ولتاژ بالا دارند.

• ماشین آلات: سیستم های شارژ EV با استانداردهای سختگیرانه EMC.
