چرخش: | 1:50،1:100،1:200 | محدوده فرکانس: | 20 کیلوهرتز تا 200 کیلوهرتز |
---|---|---|---|
مشخصات: | ROHS، CE، SGS | ولتاژ جداسازی: | 3750 ولت |
کپسوله سازی: | اپوکسی | کاربرد: | اندازه گیری دقیق جریان و توان |
برجسته: | ترانسفورماتور سنسور جریان pcb,ترانسفورماتور حسگر جریان فرکانس بالا,ترانسفورماتور حسگر کپسوله اپوکسی |

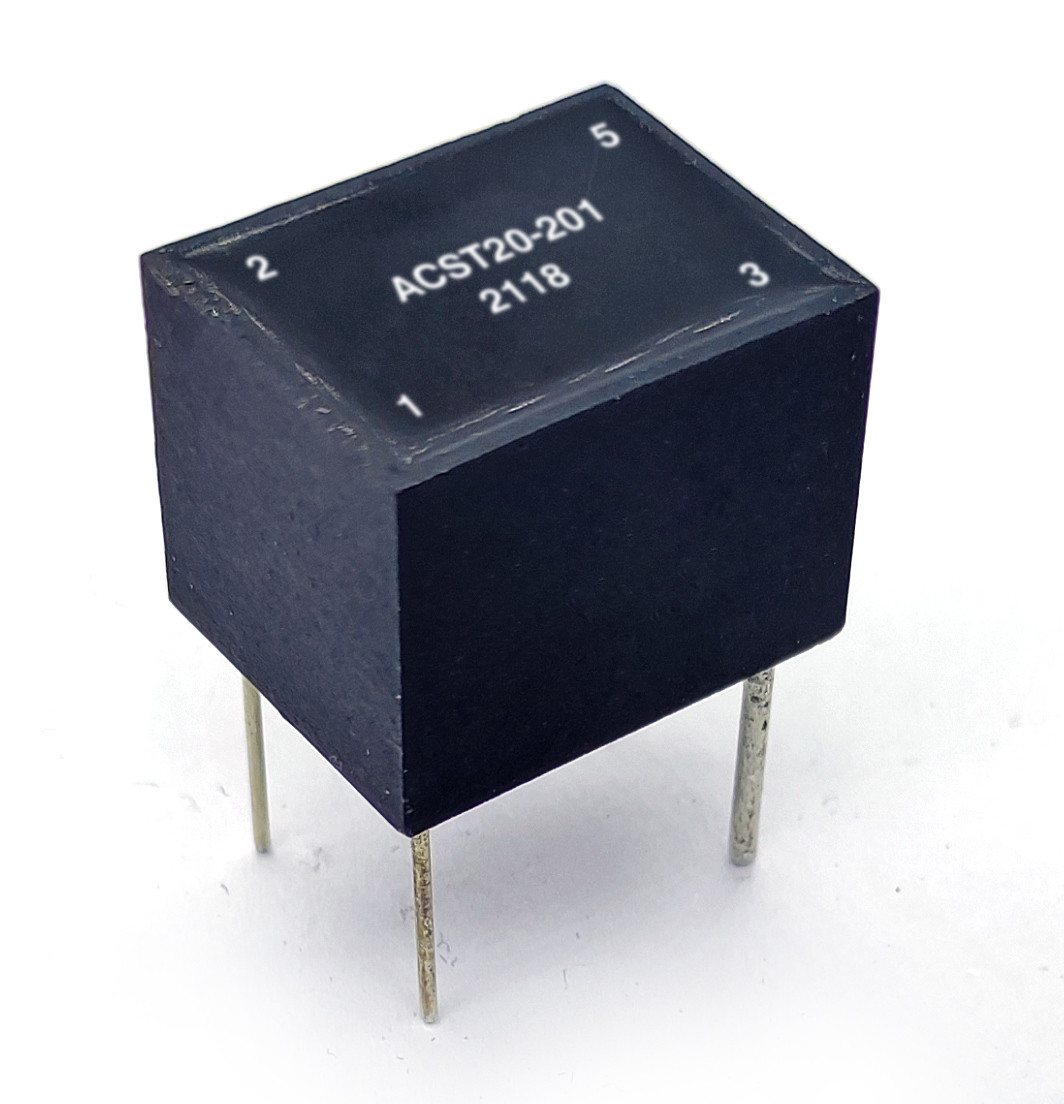

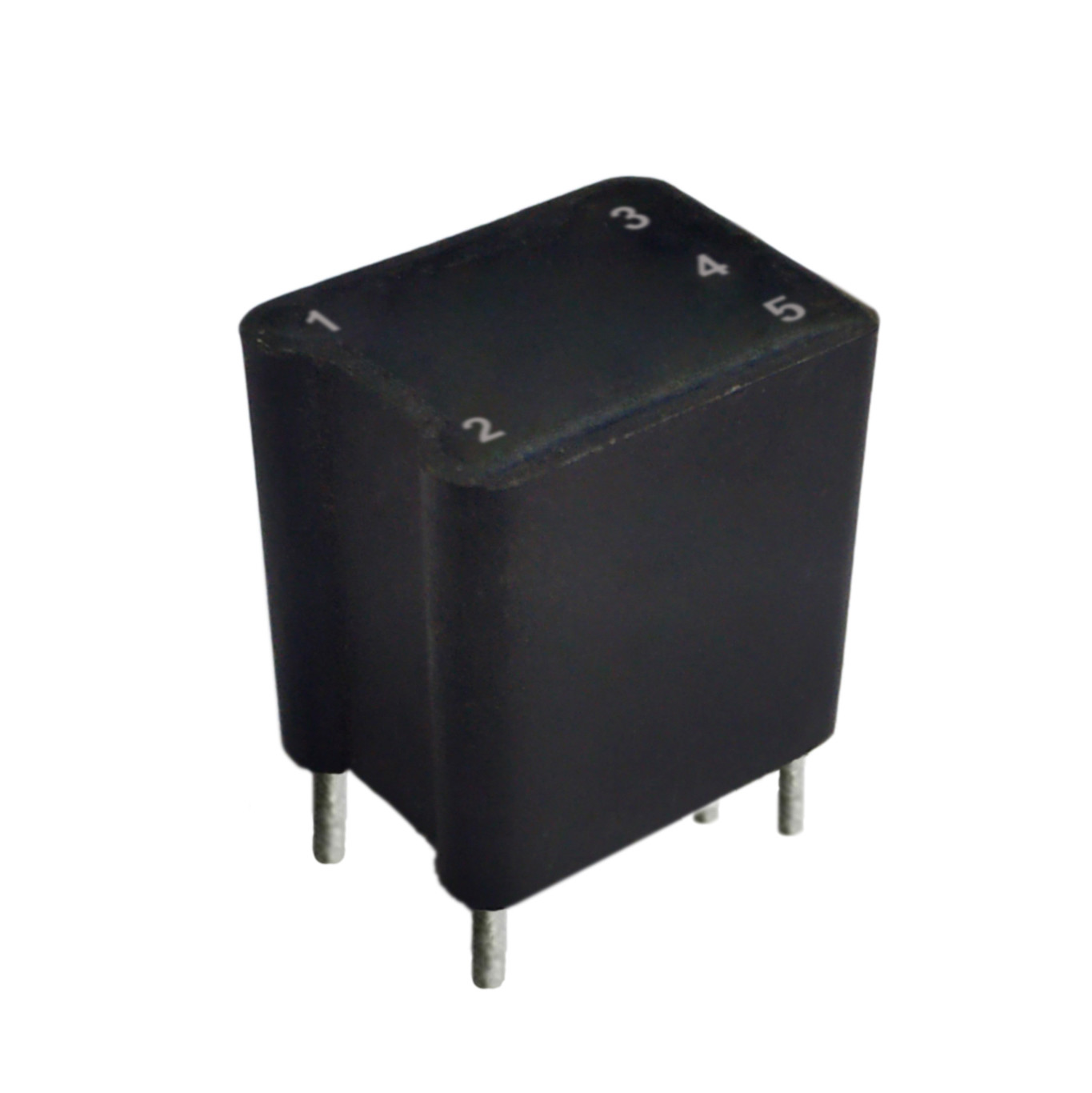

ترانسفورماتورهای جریان فرکانس بالا نصب PCB سری ACST20
امکانات:
محدوده فرکانس کاری از 20KHz تا 200KHz
ساختار محصور شده اپوکسی
این ترانسفورماتورهای حسگر جریان برای ساختار محصور شده اپوکسی طراحی شده اند
مواد نیاز UL94V-0 را برآورده می کنند
الزامات عایق IEC950 را برآورده می کند
ولتاژ شکست اولیه تا ثانویه 3750Vrms
نسبت چرخش: 1:50، 1:100، 1:200 موجود است
دمای کارکرد: -40 تا 85 درجه سانتیگراد
ترانسفورماتورهای جریان کم مشخصات
ترانسفورماتورهای جریان نصب PCB
بسیاری از انواع مختلف ساختار و سبک برای انتخاب شما.
سفارشی ساخته شده خوش آمدید.
توجه داشته باشید:
1. مقدار Isec مربوط به حداکثر جریان اولیه 15 آمپر چرخش rms است
2.VuS = R tx x1/2F است
Rt (اهم): مقاومت پایانی توصیه شده
آیا (A): جریان ثانویه
F (Hz): فرکانس
3. اندوکتانس ثانویه در 10KHz و 10mV آزمایش شده است
4. محدوده دمای محیط: -40 ℃ تا +120 ℃.
5. مشخصات الکتریکی در 25 ℃.
6. پین شماره 4 فقط در نسخه های با ضربه مرکزی (CT) است
7.Pin#6,#7 فقط در نسخه های ACST20A است
نکات: مشخصات محصول را می توان سفارشی کرد
