خانه /محصولات/جریان ترانسفورماتور فعلی/سری CT ACST فرکانس بالا برای اندازه گیری انرژی و نظارت بر قدرت

سری CT ACST فرکانس بالا برای اندازه گیری انرژی و نظارت بر قدرت

مذاکره
MOQ
قابل مذاکره
قیمت

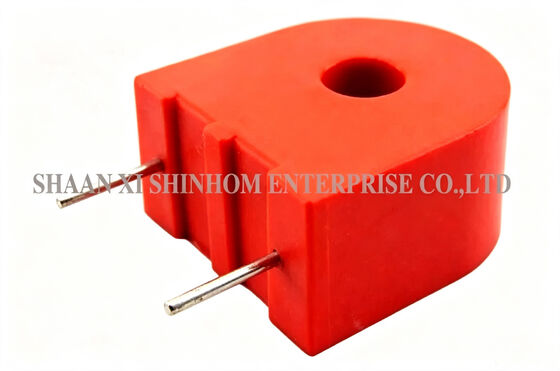

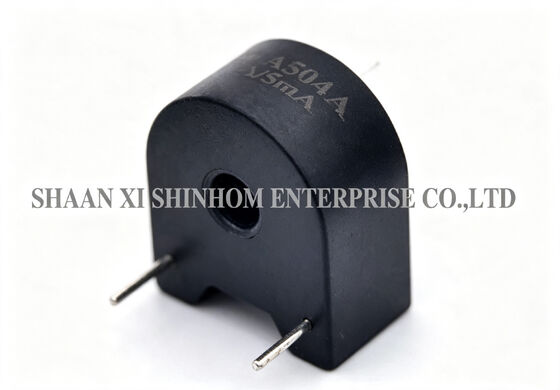

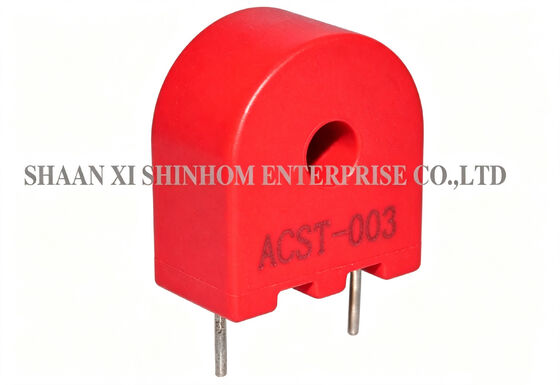

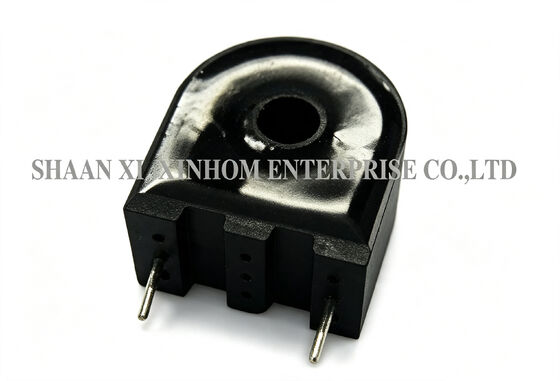

Miniature High-Frequency CT ACST Series for Energy Metering and Power Monitoring
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
می چرخد: 1:50، 1:100، 1:200 و 1:300، 1:50CT، 1:100CT، 1:200CT، 1:300CT
محدوده فرکانس: 1 کیلوهرتز تا 1 مگاهرتز
سلام پات: 4000 ولت، 1 میلی آمپر، 60 ثانیه
سوراخ داخلی: 4.5 میلی متر
محدوده دما: -25 ℃ تا +85
دمای ذخیره سازی: -40 درجه تا +105 درجه سانتیگراد
برجسته کردن:

CT فرکانس بالا کوچک برای اندازه گیری انرژی

,

ترانسفورماتور سنجش جریان سری ACST

,

CT فرکانس بالا برای نظارت بر قدرت
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS/ISO/UL/CE/IATF16949/CNAS
شماره مدل: سری ACST
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 10000 در ماه
توضیحات محصول

ACST Series PCB Mount Miniature small DC Immune Current Transformer, CT,Current transformer تولید کننده دستگاه های تولید کننده دستگاه های تولید کننده

درسری ACSTترانسفورماتور فرکانس بالا در پی سی بی برای سنجش فرکانس بالا، اندازه گیری انرژی و برنامه های نظارت بر قدرت طراحی شده است. جریان نامی تا 50A است.چهار گزینه نسبت چرخش استاندارد در دسترس هستند: 1:50، 1:100، 1:200این محصول از یک هسته تورئیدی و طراحی کم پروفایل استفاده می کند. این محصول مستقیماً بر روی PCB نصب می شود.محفظه از مواد ضد شعله PBT 94V0 با پر کردن اپوکسی ساخته شده است، تضمین ساختار پایدار و قابل اعتماد. ویژگی ایمنی DC دقت را در برنامه های سنجش جریان که حاوی اجزای DC هستند تضمین می کند. مقاومت عایق: ≥100MΩ (500V DC).مقاومت در برابر تست ولتاژ: 4000V / 1mA / 60 ثانیه. این به طور گسترده ای در تبدیل کننده های AC / DC و DC-DC ، مترهای انرژی ، فرستنده های قدرت ، مدارهای کنترل جریان فرکانس بالا و آزمایش جریان پالس استفاده می شود.

ویژگی ها

  • محدوده جریان: حداکثر 50A
  • نسبت چرخش: 1:50، 1:100، 1: 00 و 1:300، 1: 50CT، 1: 100CT، 1: 200CT، 1: 300CT
  • محدوده فرکانس کاری: 1kHz تا 1MHz
  • مقاومت عایق بندی: 500V DC > 100MΩ
  • هی-پات: 4000 ولت 1mA 60S
  • محدوده دما: -25°C تا +85°C
  • دمای نگهداری: -40°C تا +105°C
  • مقاومت در برابر حرارت جوش: 260°C برای 10 ثانیه
  • کمرنگ،مستقیم به PCB.
  • PBT 94V0 صورت مقاوم در برابر سوختن رزین اپوکسی، پایدار.
  • ترانسفورماتور جریان فرکانس بالا
  • کاربردهای: مدار کنترل جریان فرکانس بالا و آزمایش جریان پالس، تبدیل کننده های AC/DC، DC-DC
  • علامت گذاری: شماره بخش و کد تاریخ

برنامه های کاربردی

  • انرژی AC متر پردازنده قدرت RTU
  • ترانسفورماتور جریان محافظت
  • AC کیلووات ساعت متر
  • سیستم نظارت الکترونیکی
 سری CT ACST فرکانس بالا برای اندازه گیری انرژی و نظارت بر قدرت سری CT ACST فرکانس بالا برای اندازه گیری انرژی و نظارت بر قدرت

توجه: مشخصات محصول می تواند سفارشی شود.

سوالات عمومی

سوال: چه گزینه های نسبت چرخش برای سری ACST در دسترس است؟ تفاوت بین مدل هایی با پسوند CT چیست؟

الف:درسری ACSTچهار گزینه استاندارد نسبت چرخش را ارائه می دهد:1:50,1:100,1:200و1:300مدل ها باپسوند CT(به عنوان مثال، 1:50CT) نشان می دهد که پیچ دوم دارای یکمرکز ضربه بزنید. این برای درایوهای فشار کشیدن یا مدارهای جذب سیگنال دیفرانسیل که نیاز به یک ضربه مرکزی دارند مناسب است. مدل های بدون پسوند CT خروجی ثانویه استاندارد دو سیم هستند.

سوال: اهمیت ویژگی ایمنی DC چیست؟

الف:درایمنی DCاین ویژگی به این معنی است که ترانسفورمور جریان هنگام اندازه گیری جریان AC با اجزای تعصب DC دقت را حفظ می کند. این باعث جلوگیری از اشباع هسته ناشی از اجزای DC می شود.این ویژگی به ویژه در تبدیل کننده های AC / DC مهم است، نظارت بر جریان شارژ / تخلیه باتری و آزمایش جریان پالس با تعصب DC.
