خانه /محصولات/جریان ترانسفورماتور فعلی/ترانسفورماتور جریان فرکانس بالا SMD سری CT02 تا 18A کوچکترین اثر پا برای تبدیل کننده های AC-DC و DC-DC

ترانسفورماتور جریان فرکانس بالا SMD سری CT02 تا 18A کوچکترین اثر پا برای تبدیل کننده های AC-DC و DC-DC

مذاکره
MOQ
قابل مذاکره
قیمت

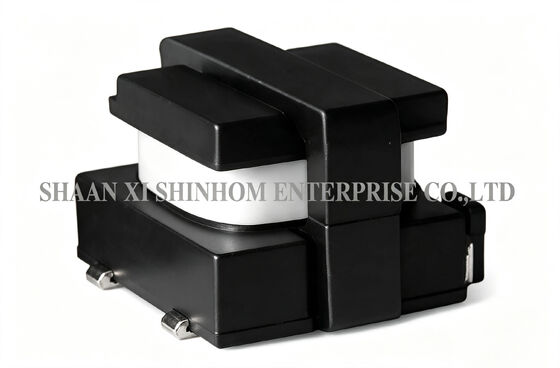

SMD High-Frequency Current Transformer CT02 Series Up to 18A Smallest Footprint for AC-DC and DC-DC Converters
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
می چرخد: 1:50,1:100,1:150,1:200,1:250
محدوده فعلی: تا 18A
ویژگی های فرکانس: فرکانس بالا
نصب و راه اندازی: SMD
اندازه: 6.4 * 6.0 * 4.6 میلی متر
سفارشی: سفارشی
برجسته کردن:

ترانسفورماتور جریان SMD سری CT02

,

ترانسفورماتور جریان فرکانس بالا تا 18A

,

ترانسفورماتور سنجش جریان برای کنورترهای AC-DC
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS/ISO/UL/CE/IATF16949/CNAS
شماره مدل: سری CT02
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 10000 در ماه
توضیحات محصول
دستگاه نصب سطح سری CT02 ترانسفورماتورهای جریان فرکانس بالا تا 18A

درسری CT02ترانسفورماتور جریان فرکانس بالا SMD دارای طراحی بسته حداقل است. جریان نامی تا 18A است. محدوده فرکانس 1kHz تا 1MHz است. پنج گزینه نسبت چرخش استاندارد در دسترس است: 1:50، 1:100، 1:150، 1:200و 1:300، مناسب برای نیازهای مختلف دقت تشخیص. مقاومت در برابر تست ولتاژ: 1500VAC، اطمینان از عایق بندی امن ولتاژ بالا به ولتاژ پایین. مطابق با استانداردهای ضد شعله UL94V-0.مشخصات الکتریکی بر اساس آزمایش در دمای محیط 25 درجه سانتیگراد استجریان نامی به عنوان مقدار جریان تعریف می شود که در آن جریان اصلی به علاوه جریان منعکس شده ثانویه (شنت نسبت چرخش) باعث افزایش دمای 40 درجه سانتیگراد می شود.به طور گسترده ای در تبدیل کننده های AC-DC / DC-DC استفاده می شود، تبدیل کننده های نقطه بار POL، مدارهای کنترل جریان فرکانس بالا و برنامه های آزمایش جریان پالس.

ویژگی ها:
  • کوچکترین اثر پا
  • آزمایش های Hi-Pot در 1500VAC
  • محدوده فرکانس کاری: 1kHz تا 1MHz
  • محدوده جریان: حداکثر 18A
  • نسبت چرخش: 1:50. 1:100. 1:150، 1: 00 و 1:300
کاربردها:
  • کنورترهای AC/DC
  • کنورترهای DC/DC
  • تبدیل کننده های POL
  • مدار کنترل جریان فرکانس بالا و آزمایش جریان پالس
اطلاعات فنی:
  • با سرعت 10kHz و 0.1Vrms آزمایش شد.
  • مشخصات الکتریکی در 25 درجه سانتیگراد
  • محدوده عملیاتی: -40 °C تا +130 °C. این ترکیبی از افزایش دمای محیط و افزایش دمای محیط است.
  • با UL 94V-0 مطابقت داره
  • جریان مستقیم از طریق اصلی، به علاوه جریان مستقیم تقسیم شده بر روی نسبت چرخش از طریق پیچ دوم، برای افزایش دمای 40 °C در 25 °C محیط.
  • تمام محصولات مطابق با RoHS هستند

ترانسفورماتور جریان فرکانس بالا SMD سری CT02 تا 18A کوچکترین اثر پا برای تبدیل کننده های AC-DC و DC-DC

توجه: مشخصات محصول می تواند سفارشی شود

سوالات عمومی

س: مزایای حداقل اندازه بسته بندی سری CT02 چیست؟

الف:طراحی بسته بندی حداقل باعث می شودسری CT02به ویژه مناسب برای طرح های قدرت فشرده با فضای محدود، مانند تبدیل کننده های POL (نقطه بار) ، ماژول های قدرت دستگاه های قابل حمل و طرح های PCB با تراکم بالا.این امکان سنجش دقیق جریان و کنترل بازخورد را در فضای محدود فراهم می کند.

سوال: جریان 18A چگونه تعریف می شود؟

الف:جریان نامی به عنوان مقدار جریان تعریف می شود که در آن جریان اصلی به علاوه جریان منعکس شده ثانویه (شنت نسبت چرخش) به طور مشترک باعث یک۴۰ درجه سانتیگرادافزایش دما، آزمایش شده در25°Cدمای محیط. در کاربردهای واقعی، اطمینان حاصل کنید که کل جریان از ارزش نامگذاری فراتر نمی رود و اطمینان حاصل کنید که دمای جزء (دمای محیط + افزایش دمای) بیش از130°C.
