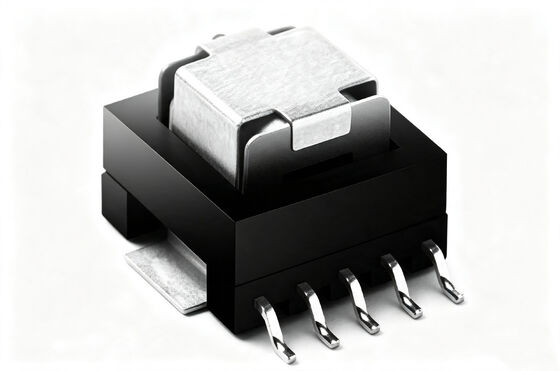

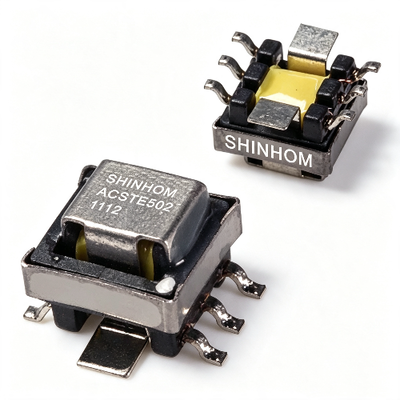

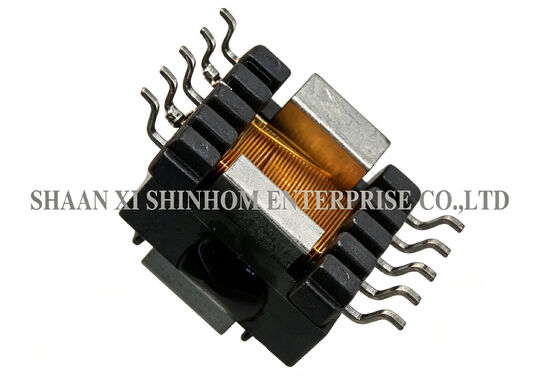

ترانسفورماتور سنسور جریان SMD سری ACSTE12 تا 35A برای کنورترهای DC-DC و AC-DC

ترانسفورماتور سنسور جریان SMD سری ACSTE12

درسری ACSTE12ترانسفورماتور حسگر جریان SMD برای سنجش جریان در برنامه های تبدیل DC-DC و AC-DC طراحی شده است. جریان نامی تا 35A است ، با محدوده فرکانس 1kHz تا 500kHz.این محصول از یک بسته SMD با پروفایل پایین استفاده می کند (ارتفاع 10mm)، اندازه پد 19.9mm × 15.0mm) ، سازگار با قرار دادن خودکار و فرآیندهای جوش مجدد جریان است. اندازه های هسته متعدد در دسترس است (EE4.2، EE5، EE83، EF12.6) با طیف گسترده ای از گزینه های نسبت چرخش، ارائه انتخاب انعطاف پذیر. آن را به طور گسترده ای در اندازه گیری انرژی، نظارت بر قدرت، حفاظت CTs، تبدیل کننده های AC / DC، و تبدیل کننده های DC-DC استفاده می شود.

ویژگی ها

• ارتفاع: حداکثر 10 میلی متر
• اثر پا: 19.9mm X 15.0mm حداکثر
• محدوده فرکانس: 1KHz تا 500KHz
• مقدار جریان: تا 35A
• ترانسفورماتورهای جریان SMD با مشخصات پایین
• انتخاب کامل نسبت چرخش
• EE4.2 EE5 EE8.3
• مناسب برای کاربردهای انتخاب و قرار دادن
• مقاومت در برابر جریان مجدد جوش

برنامه های کاربردی

1. انرژی AC متر پردازنده قدرت RTU
2. ترانسفورماتور جریان محافظت
3. AC کیلووات ساعت متر
4. سیستم نظارت الکترونیکی
5. تبدیل کننده های DC/DC
6. تبدیل کننده های AC/DC

اطلاعات فنی

1. مقاومت عایق بندی: 500V DC > 100MΩ
2. هی-پات: 1500 ولت 1mA 60S
3. محدوده دما: -40°C تا +125°C
4. دمای نگهداری: -40°C تا +125°C
5. مقاومت در برابر حرارت جوش: 260°C برای 10 ثانیه
6. علامت گذاری: شماره بخش و کد تاریخ

توجه: مشخصات محصول می تواند سفارشی شود
