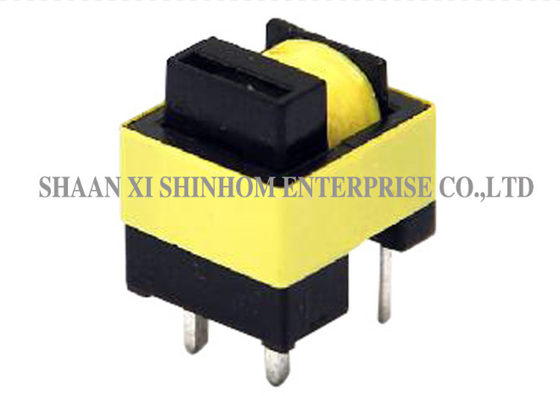

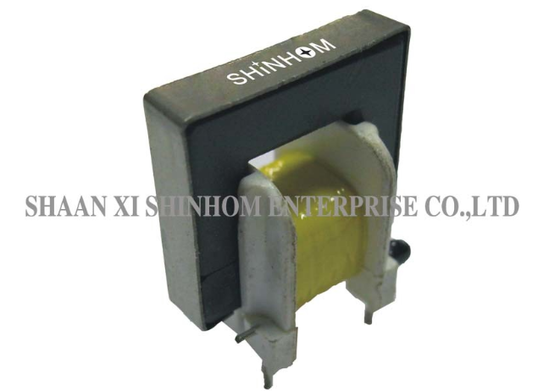

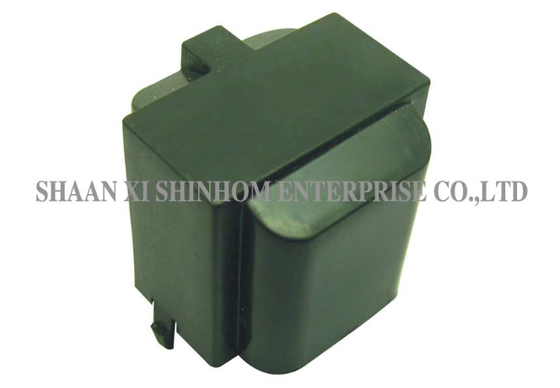

ترانسفورماتور جریان فرکانس بالا SMD سری ACST014-016 با پروفیل پایین برای مبدل‌های DC-DC و دستگاه‌های IP/OP

درسری ACST014-016ترانسفورماتور جریان فرکانس بالا برای تغییر منبع برق، فیلتر کردن خروجی صاف، سرکوب EMI / RFI و برنامه های تبدیل DC-DC طراحی شده است.10Aچهار گزینه نسبت چرخش در دسترس است:1:1000,1:2000,1:2500و1:3000، مناسب برای نیازهای مختلف دقت نمونه گیری است.هسته تروییدالوطراحی کم پروفایل. آن را به طور مستقیم بر روی PCB نصب شده است.PBT 94V0مواد ضد شعله با پر کردن اپوکسی که ساختار پایدار و قابل اعتماد را تضمین می کند. مقاومت عایق بندی:≥100MΩ (500V DC)مقاومت در برابر تست ولتاژ:۴۰۰۰ ولت/۱ میلی آمپر/۶۰ ثانیه، ارائه ایمنی بالا. آن را به طور گسترده ای در استفاده می شودتغییر منبع برق خروجی صاف کردن فیلتر,سرکوب اوج و موج,فیلتر کردن EMI/RFIوتبدیل DC-DC.

1. کمرنگ،مستقیم به PCB.
2. PBT 94V0 صورت مقاوم در برابر سوختن رزین اپوکسی، پایدار.
3. ترانسفورماتور جریان فرکانس بالا
4. محدوده جریان: حداکثر 10A
5. نسبت چرخش: 1:1000,1:2000,1:2500,1:3000

1. مدارهای قدرت خروجی و صاف کننده
2. استفاده می شود به عنوان کویل خفه برای SMP فرکانس بالا
3. اقدامات مقابله ای در برابر موج های بالا
4. فیلترهای EMI/RFI
5. تبدیل کننده های DC/DC
6. دستگاه های IP و OP

1. محدوده فرکانس کاری: 20Hz ~ 500Hz
2. مقاومت عایق بندی: 500V DC > 100MΩ
3. هی-پات: 4000 ولت 1mA 60S
4. محدوده دما: -25°C تا +85°C
5. دمای نگهداری: -40°C تا +105°C
6. مقاومت در برابر حرارت جوش: 260°C برای 10 ثانیه
7. علامت گذاری: شماره بخش و کد تاریخ

توجه: مشخصات محصول می تواند سفارشی شود.

سوال: چه گزینه های نسبت چرخش در دسترس هستند؟ چگونه انتخاب کنیم؟

الف:سری ACST014-016چهار گزینه نسبت چرخش را ارائه می دهد:1:1000,1:2000,1:2500و1:3000نسبت چرخش بالاتر به معنای جریان خروجی ثانویه پایین تر است که برای اندازه گیری جریان های کوچکتر یا برای استفاده با مدارهای نمونه گیری با حساسیت بالا مناسب است.انتخاب باید بر مبنای محدوده جریان اندازه گیری شده و حساسیت مدار نمونه گیری پایین رودخانه باشد.ما توصیه می کنیم برای توصیه ها با پشتیبانی فنی تماس بگیرید.

سوال: مزایا و مزایای کابینت PBT 94V0 چیست؟

A: PBT عایق الکتریکی و قدرت مکانیکی عالی را ارائه می دهد.94V0درجه بندی ضد شعله تضمین می کند که مواد در شرایط غیر طبیعی گرم شدن به راحتی روشن نمی شوند. در ترکیب با پر کردن اپوکسی، ساختار محصول پایدار و مقاوم به گرما است.و ضد رطوبت، مناسب برای محیط های تامین انرژی سخت است.
