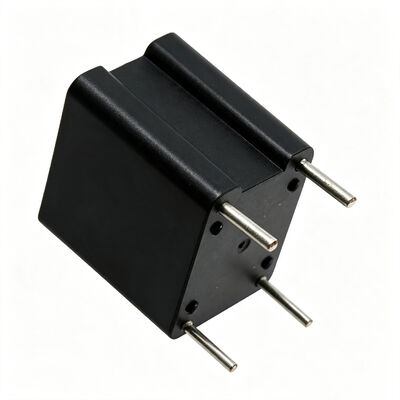

فرکانسر جریان نصب PCB با دقت بالا سری ACST-2 تا 15A برای سنجش جریان SMPS

ترانسفورماتورهای جریان دقیق سری ACST-2 با قابلیت نصب روی PCB و محدوده جریان حداکثر تا 15 آمپر

سری ACST-2 ترانسفورماتور جریان دقیق با قابلیت نصب روی PCB برای کاربردهای سنجش جریان در منابع تغذیه سوئیچینگ طراحی شده است. جریان نامی تا 15 آمپر و محدوده فرکانسی 10 کیلوهرتز تا 200 کیلوهرتز است. چهار نسبت دور استاندارد موجود است: 1:50، 1:100، 1:200 و 1:300، با تعداد دور ثانویه متناظر 50، 100، 200 و 300 دور. این محصول از سیم‌پیچ اولیه 1 دور و سیستم عایق 130 درجه سانتیگراد استفاده می‌کند. ولتاژ ایزولاسیون 3750 ولت RMS است و الزامات عایق IEC950 را برآورده می‌کند. از هر دو حالت عملکرد تک‌قطبی و دو‌قطبی پشتیبانی می‌کند. این محصول به طور گسترده در نمونه‌برداری جریان منابع تغذیه سوئیچینگ، حفاظت در برابر جریان بیش از حد و کاربردهای کنترل بازخورد استفاده می‌شود.

ویژگی ها

• مطابق با الزامات عایق IEC950
• ولتاژ شکست 3750 ولت RMS بین اولیه و ثانویه
• محدوده فرکانسی 10 کیلوهرتز تا 200 کیلوهرتز
• محدوده جریان: حداکثر تا 15 آمپر
• نسبت دور: 1:50، 1:100، 1:200، 1:300 موجود است
• دمای عملیاتی: -40 تا 85 درجه سانتیگراد

کاربردها

• سنجش جریان منابع تغذیه سوئیچینگ

• مدارهای حفاظت در برابر جریان بیش از حد

• کنترل بازخورد جریان

• مبدل‌های توان فرکانس بالا

• منابع تغذیه سوئیچینگ تک‌قطبی

• منابع تغذیه سوئیچینگ دو‌قطبی

• مبدل‌های DC-DC

• نظارت بر جریان پالس

اطلاعات فنی

• این ترانسفورماتورهای سنجش جریان دارای سیم‌پیچ اولیه 1 دور، تعداد دور ثانویه (Ns) مطابق با جدول و سیستم عایق 130 درجه سانتیگراد هستند.
• مقادیر مرجع برای عملکرد تک‌قطبی، فرکانس 50 کیلوهرتز، ضریب وظیفه 40% و افزایش دمای تخمینی 55 درجه سانتیگراد است.
• حداکثر جریان سنجش پیک قابل استفاده (IPK) به افزایش دما یا اشباع هسته بستگی دارد که باید برای شرایط عملیاتی ارزیابی شود.
• این ترانسفورماتورهای سنجش جریان برای کاربردهای منبع تغذیه سوئیچینگ، تک‌قطبی یا دو‌قطبی، که در فرکانس‌های 10 کیلوهرتز تا 200 کیلوهرتز کار می‌کنند، توصیه می‌شوند.
• ضریب مقیاس (KVI) متناسب با مقاومت ترمینال (RT) است و زمانی که RT=NS باشد برابر با 1 ولت بر آمپر است.
• اندوکتانس ثانویه (Ls) در فرکانس 15 کیلوهرتز و 0.5 ولت برای ACST-2050، 1 ولت برای ACST-2100، 2 ولت برای ACST-2200 و 3 ولت برای ACST-2300 اندازه‌گیری می‌شود.

یادداشت‌ها: مشخصات محصول قابل سفارشی‌سازی است

سوالات متداول

س: ضریب مقیاس برای سری ACST-2 چگونه محاسبه می‌شود؟

پاسخ: ضریب مقیاس KVI متناسب با مقاومت ترمینال RT است. فرمول KVI = 1V/A × (RT / Ns) است، که در آن Ns تعداد دور ثانویه است. هنگامی که RT = Ns (بر حسب اهم)، KVI = 1V/A است، به این معنی که 1 آمپر جریان اولیه 1 ولت ولتاژ خروجی ثانویه تولید می‌کند. به عنوان مثال، برای ACST-2050 (Ns=50)، با مقاومت ترمینال 50 اهم، 1 آمپر جریان اولیه 1 ولت خروجی ثانویه تولید می‌کند.

س: چگونه نسبت دور مناسب را انتخاب کنیم؟

پاسخ: انتخاب نسبت دور به محدوده جریان اولیه و ولتاژ نمونه‌برداری ثانویه مورد نیاز بستگی دارد. نسبت دور کمتر (مانند 1:50) تعداد دور ثانویه کمتر، جریان خروجی بالاتر دارد و برای سنجش جریان بزرگتر مناسب است. نسبت دور بالاتر (مانند 1:300) تعداد دور ثانویه بیشتر، جریان خروجی کمتر دارد و برای جریان‌های کوچکتر یا کاربردهایی که به ولتاژ خروجی بالاتر نیاز دارند مناسب است. ما توصیه می‌کنیم بر اساس جریان پیک اولیه و مقدار مقاومت ترمینال انتخاب کنید.

س: تفاوت بین حالت‌های عملیاتی تک‌قطبی و دو‌قطبی چیست؟

پاسخ: در حالت تک‌قطبی، جریان اولیه همیشه در یک جهت (مثبت یا منفی) جریان دارد، که معمولاً در توپولوژی‌هایی مانند مبدل‌های فلای‌بک یافت می‌شود. در حالت دو‌قطبی، جریان اولیه بین مثبت و منفی متناوب است، که معمولاً در توپولوژی‌هایی مانند مبدل‌های پوش-پول و فول-بریج یافت می‌شود. سری ACST-2 از هر دو حالت پشتیبانی می‌کند. داده‌های عملکرد مرجع در فرکانس 50 کیلوهرتز با ضریب وظیفه 40% ارائه شده است.
