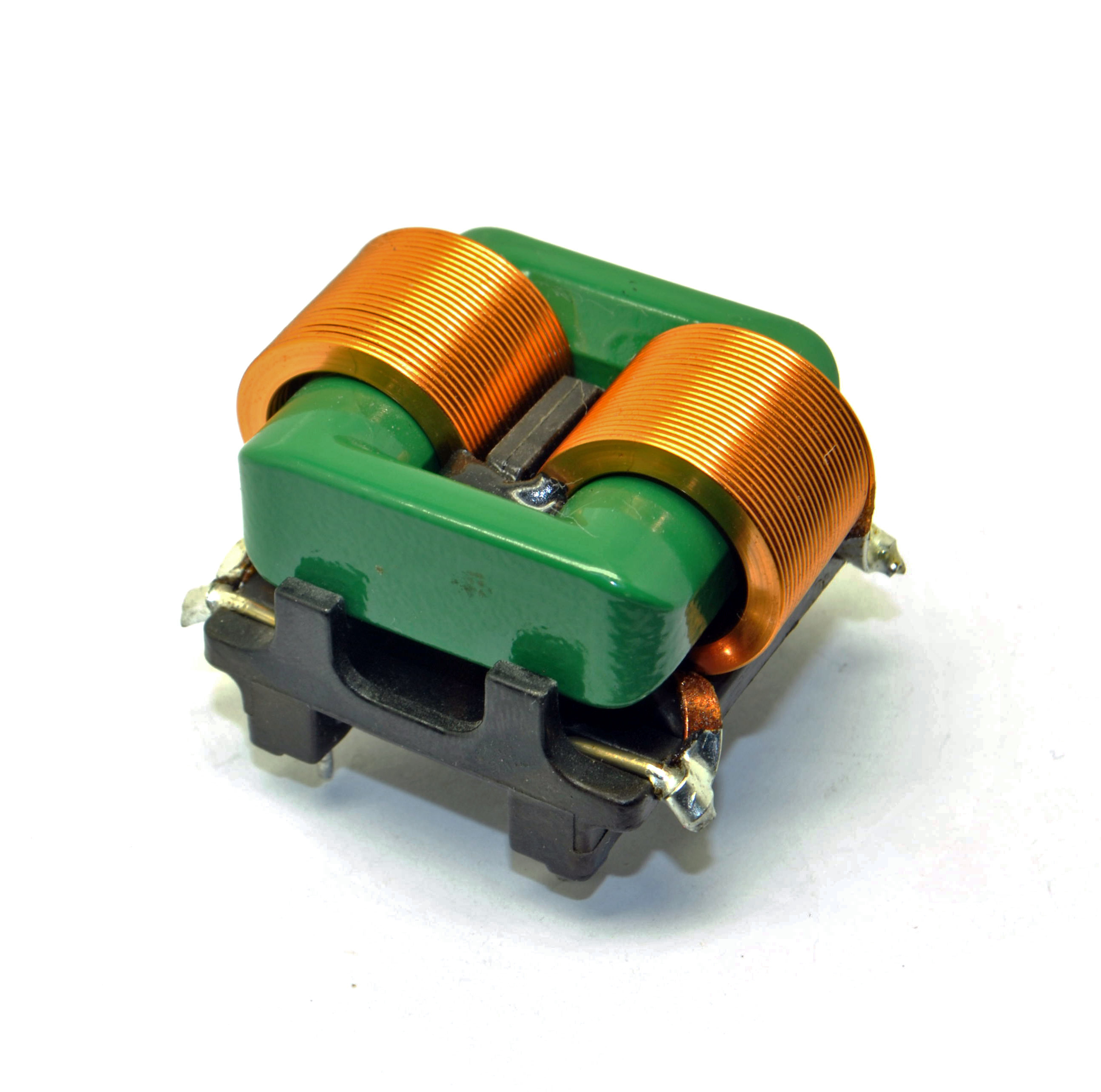

پایداری حرارتی عالی سلف جریان بالا سیم مسطح حالت معمولی چوک

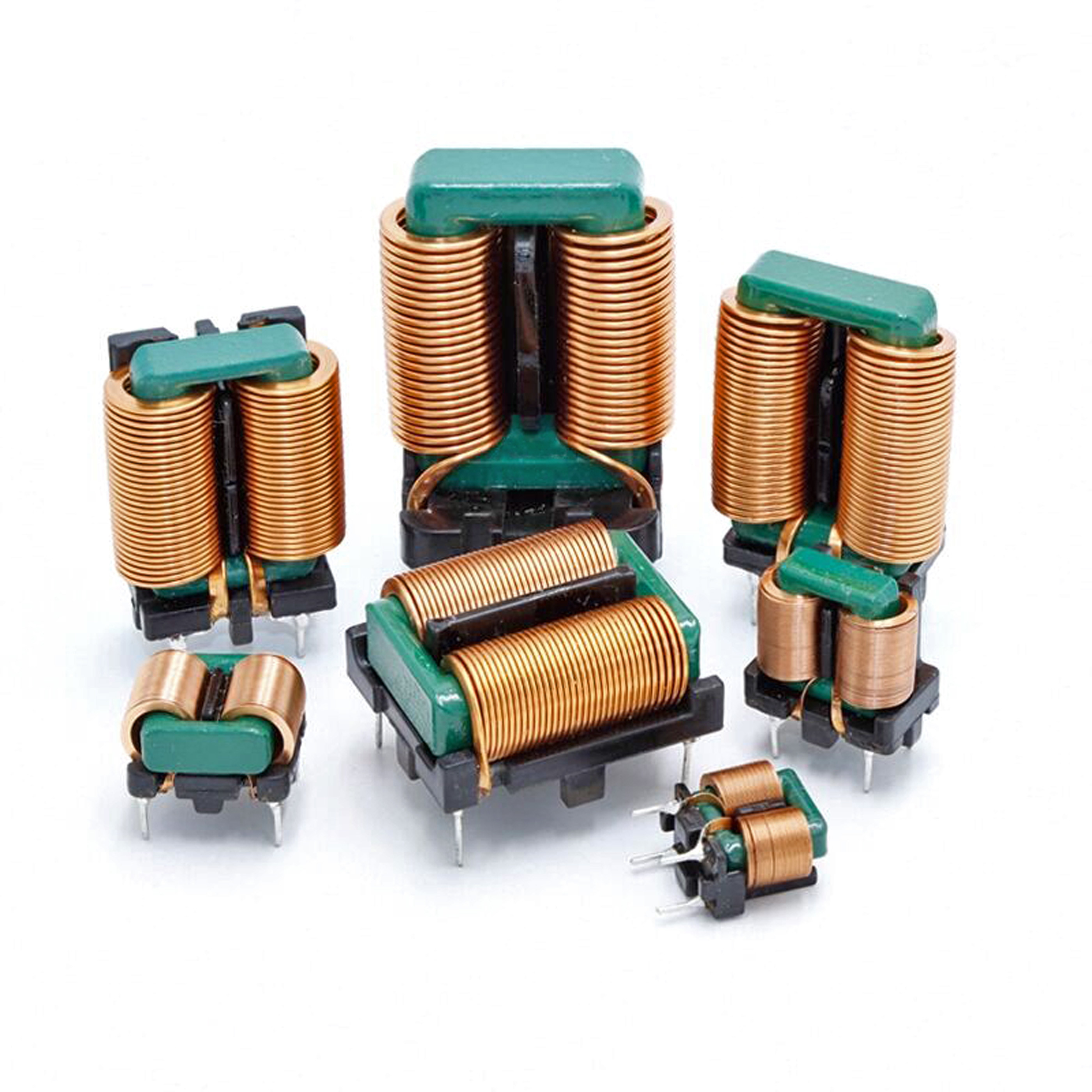

سیم مسطح فرکانس بالا با جریان بالا حالت معمول را خفه می کند سیم پیچ و اندوکتانس را می توان سفارشی کرد

امکانات:

• ولتاژ نامی (V): 85 تا 265 ولت AC، 50/60 هرتز
• نسبت چرخش: n1: n2=1:1
• مقاومت عایق: 100MΩ دقیقه در 500DC
• افزایش دما: حداکثر 50 درجه سانتیگراد

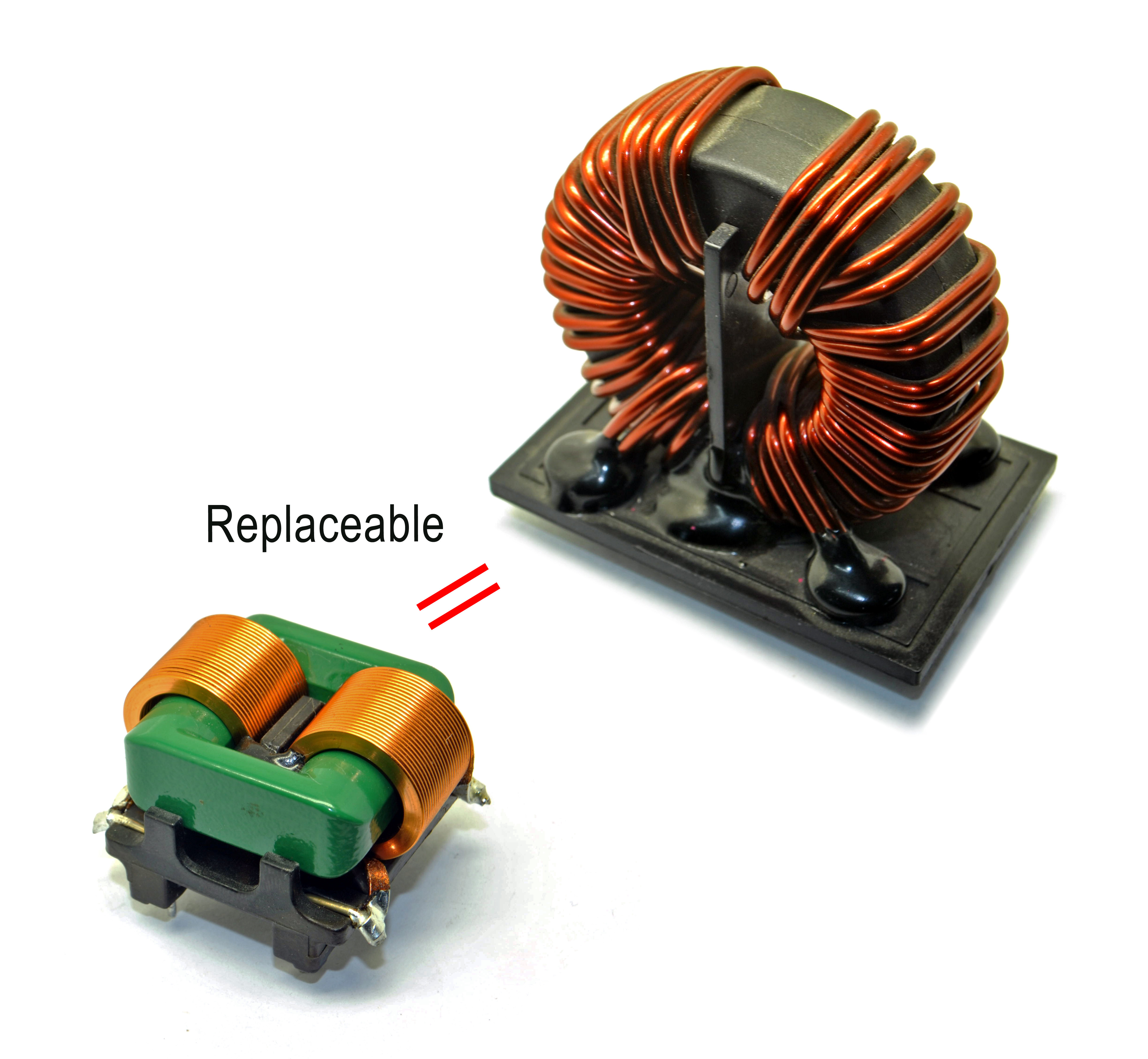

• جایگزینی برای: EE16، EE19، EE25، EF16، EF20، EF25، UU10.5، UU16، سلف حالت مشترک حلقوی
• جریان بالا، مشخصات کوچک، راندمان بالا با اثر پوسته فرکانس بالا سیم مسطح، چگالی جریان واحد می تواند به 1.5-2 برابر سیم مسی گرد برسد و حجم در همان شرایط 0.5-1.0 برابر کوچکتر خواهد بود.
• ضریب دمای پایین تر، فقط یک بار سیم پیچی لایه، راندمان کامل هیت سینک، افزایش دما بسیار کمتر از سلف حلقوی است.
• خازن interturn کوچکتر از هسته حلقوی، استحکام عایق بالا و قابلیت اطمینان بالا است
• طراحی هسته مغناطیسی بسته
• از سیم تخت استفاده کنید و فاکتور فضا را بهبود ببخشید
• سیم پیچ تک فاز، در نتیجه به طور چشمگیری ظرفیت سرگردان را کاهش می دهد
• سرکوب EMI عالی است
• سیم پیچی تمام اتوماتیک، چینش خط منظم، بدون همپوشانی، راندمان تولید بالا، کار کم

کاربرد:

• کامپیوتر شخصی
• منبع تغذیه سوئیچینگ، آداپتور و یو پی اس
• محصولات کامپیوتری
• دی وی دی
• منبع تغذیه LED
• تلویزیون و مانیتور LCD تابلوهای برق را نمایش می دهد
• محصولات برقی مصرفی و شارژر باتری، چاپگر

یادداشت:.

• تست القایی: HP4284A، 100kHz/1V یا معادل آن
• RDC: QuadTech 1880 Milliohmmeter
• مقدار L فعلی Isat 65% کاهش می یابد. در IDC نسبت به مقدار اولیه آن
• افزایش دمای Irms 40 ℃ حداکثر دمای محیط مرجع
• قابلیت لحیم کاری: 75 درصد سیم سرب باید پوشانده شود
• روش های لحیم کاری: موج، جریان مجدد
• دمای عملیاتی: -40 ℃ تا +105 ℃
• دمای ذخیره سازی: -55 تا +125 درجه سانتیگراد

یادداشت ها: سفارشی در دسترس است
