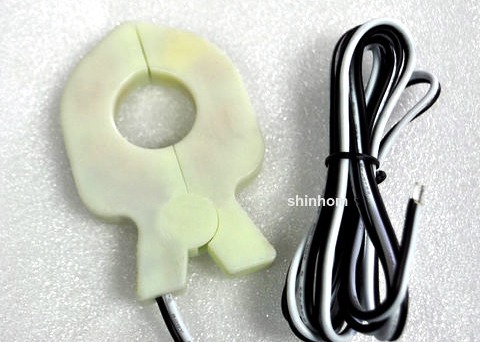

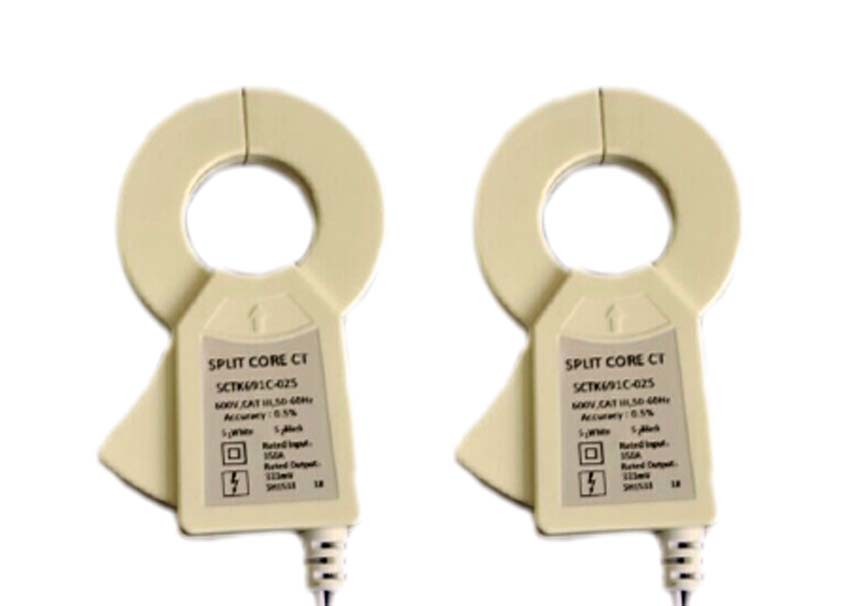

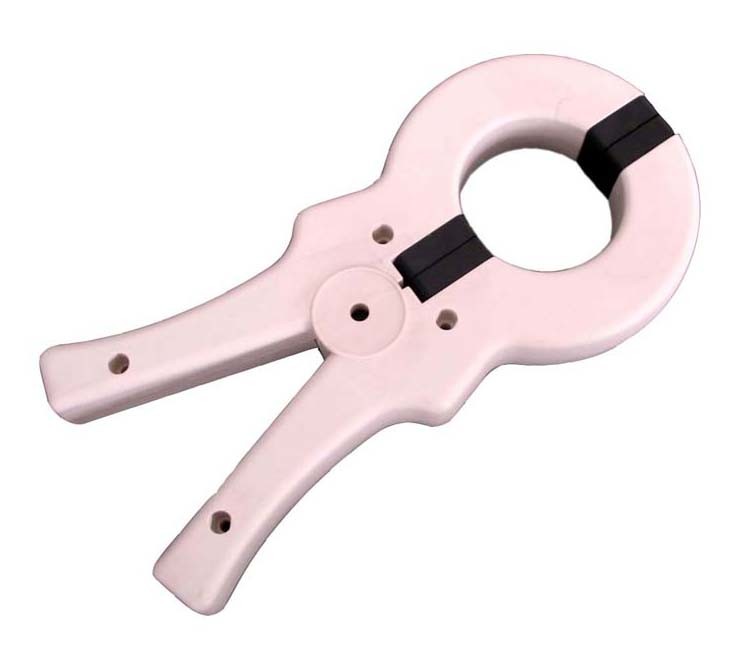

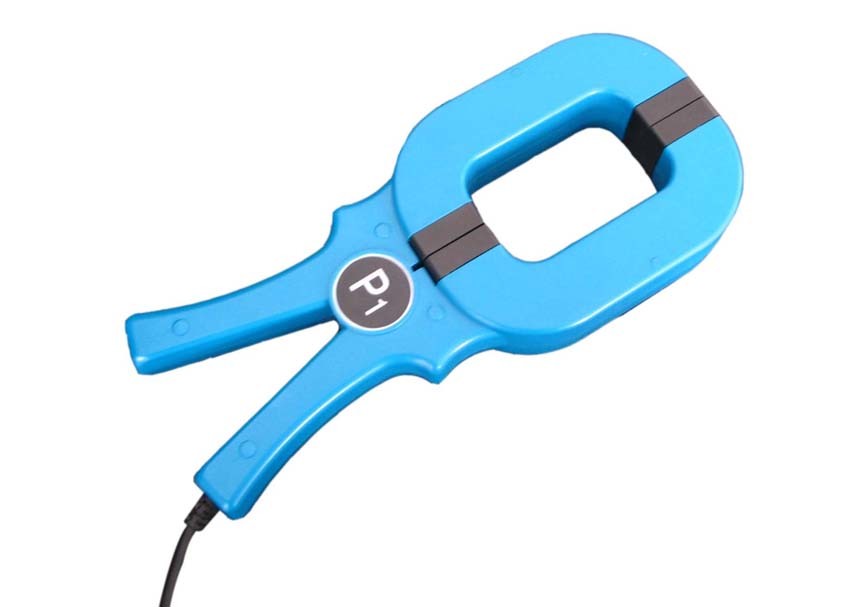

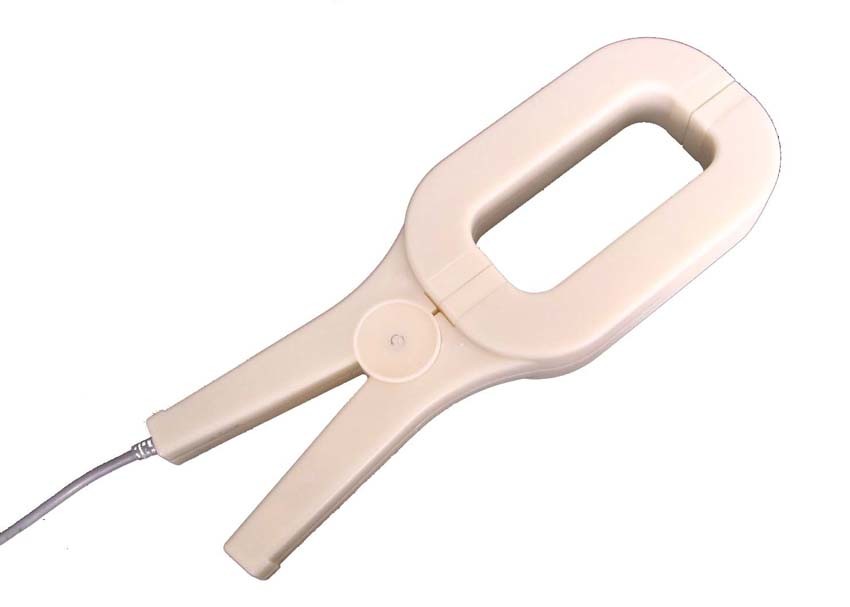

ورودی ترانسفورماتور جریان 200 آمپر با گیره گیره هسته شکاف بالا

ترانسفورماتور جریان هسته تقسیم شده با ورودی 5 تا 200 آمپر، ترانسفورماتور جریان گیره با دقت بالا

ترانسفورماتورهای جریان هسته تقسیم شده برای نصب سریع و آسان طراحی شده اند.طراحی هسته تقسیم شده امکان اندازه گیری جریان غیر تماسی را از طریق القای میدان مغناطیسی بدون قطع کردن مدارهای کابل برای نصب CT فراهم می کند.این روش امکان اندازه گیری جریان ایمن تر، آسان تر و قابل حمل را فراهم می کند.


امکانات:

1. محدوده تست: ورودی AC 5 تا 200 آمپر، خروجی 0-66.67 میلی آمپر
2. طراحی هسته تقسیم شده، ایمن، آسان برای نصب، قابل حمل
3. پنجره داخلی عریض که امکان بستن کابل های بزرگ یا میله های اتوبوس را فراهم می کند
4. ترانسفورماتور جریان AC لیکر گیره اندازه سری سوراخ تست
5. ترانسفورماتور جریان هسته تقسیم شده با ساختار مفصل و لولا
6. طیف گسترده ای از اندازه ها برای قرار دادن تمام تاسیسات موجود

برنامه های کاربردی:

1. خطوط برق و تجهیزات اندازه گیری جریان، کنترل و حفاظت
2. جریان AC را به موتورهای الکتریکی، روشنایی، تجهیزات تهویه مطبوع و غیره اندازه گیری می کند
3. سازگار با کنترل دمای HVAC، مدیریت برق، سیستم های اتوماسیون ساختمان

پارامتر الکتریکی:
نسبت چرخش: 1:3000
ولتاژ نامی: حداکثر 1000 ولت
فرکانس: 50-60 هرتز
ورودی امتیاز: 0-200A
خروجی امتیاز: 0-66.67 میلی آمپر
بار: 4.5Ω
حداکثر محدوده اندازه گیری: 5٪ تا 120٪ ورودی 200A
کلاس دقت: 0.5
خطای فاز: ≤3 °@5%~120% ورودی نامی 200A
قدرت دی الکتریک: 2.5KV/50Hz/1min سیم پیچی به محفظه
مقاومت عایق: DC500V/100MΩmin
دمای عملیاتی: -25 ℃ تا +75 ℃
دمای ذخیره سازی: -40 تا +85 درجه سانتیگراد
پارامتر مکانیکی:
کیس: PC /UL94-V0
Bobbin: PBT
هسته: پرمالوی
ساختار داخلی: اپوکسی
ساخت و ساز: کراوات
دمای عملیاتی: -25 ℃ ~ 75 ℃
رطوبت عملیاتی: ≤85%
اتصال خروجی: سیم UL1015 22AWG (سیم پیچ خورده) 2.0 متر

نکات: مشخصات محصول را می توان سفارشی کرد
