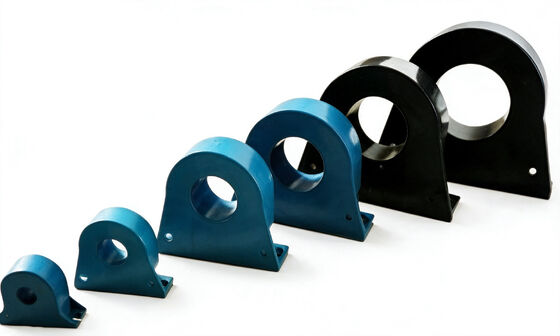

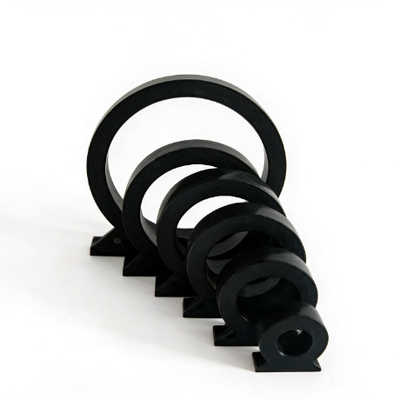

ترانسفورماتور جریان SCT سری 0-5000A با پیچ های مینیاتوری برای نظارت و حفاظت قدرت

درترانسفورماتور خروجی کوچک سری SCTبرای برنامه های نظارت بر قدرت و حفاظت طراحی شده است.0-5000Aبا قدرت تولید:0-500mA. این محصول از یکبرقیطراحی. پنجره داخلی بزرگ است، اجازه می دهد تا کابل های جریان بالا یا بسبار های مس مستقیما از طریق آن عبور کنند. نصب ساده و سریع است.یک مقاومت دقیق داخلی به طور موازی با پیچ دوم متصل می شود، ارائه یک خروجی امن ولتاژ پایین. این زمان نصب و هزینه را صرفه جویی می کند. دقت نسبت:≤±0.1%اشتباه زاويه فاز:≤±5 دقیقه.این مورد نیاز اندازه گیری با دقت بالا را برآورده می کند.ABS/UL94-V0مواد ضد شعله. داخل آن از اپوکسی پوشانده شده است.آلیاژ دائمییانانوکریستالینمواد مناسب برای محیط های خشن است.سیستم های توزیع برق,نظارت بر موتور,کنترل نور,سیستم تهویه مطبوعوسیستم های کنترل اتوماسیون.

• ورودی اسمی 0-5000A
• محدوده اندازه گیری 5% تا 120%
• خروجی نامینی 0-500mA
• خطای نسبت: ≤ ± 0.1%
• خطای زاویه فاز: ≤±5 دقیقه
• محدوده فرکانس 50 تا 400 هرتز
• قدرت دی الکتریک ️ 2.5KV/1mA/1 دقیقه
• مقاومت عایق بندی ≥1000MΩ (DC500V)
• مواد محفظه ABS/UL94-V0 ضد شعله
• مواد هسته ای ️ آلیاژ دائمی یا نانوکریستال

• نظارت بر جریان سیستم توزیع برق
• اندازه گیری و حفاظت از جریان موتور
• نظارت بر قدرت سیستم روشنایی
• نظارت بر جریان کمپرسور هوا
• سیستم های HVAC
• دستگاه های حفاظت از رله
• تجهیزات نظارت بر قدرت و انرژی
• سیستم های کنترل اتوماسیون

سوال: دقت نسبت این ترانسفورماتور جریان چیست؟

الف:سری SCTارائه می دهد دقت نسبت از≤±0.1%و خطای زاویه فاز≤±5 دقیقه. این یک کلاس با دقت بالا است. برای نظارت بر قدرت، اندازه گیری انرژی و برنامه های حفاظت از رله که نیاز به دقت اندازه گیری بالا دارند مناسب است.

س: ساختار بازتاب تک دور چیست؟ در هنگام نصب چه چیزی باید توجه شود؟

ج: ساختار یک دور خروجی به این معنی است که کابل اندازه گیری شده یا میله مس مستقیماً از طریق پنجره مرکزی ترانسفورماتور عبور می کند. نیازی به پیچاندن کویل ها در اطراف ترانسفورماتور نیست.در طول نصببرای بهترین دقت اندازه گیری، باید اطمینان حاصل شود که هادی اندازه گیری شده از مرکز پنجره عبور می کند. اندازه پنجره باید با کابل یا بار اندازه گیری شده مطابقت داشته باشد.

سوال: چرا خروجی ثانویه ولتاژ پایین امن است؟

A: پیچ دوم به طور موازی با مقاومت دقیق داخلی متصل می شود. این سیگنال فعلی را به خروجی سیگنال ولتاژ پایین تبدیل می کند (≤0.5 ولتاین طراحی همچنین نیاز به مقاومت های نمونه گیری خارجی را از بین می برد و باعث صرفه جویی در زمان و هزینه نصب می شود.
