ترانسفورماتور جریان هسته جداشدنی سری SCTK751 5-5000 آمپر 50-60 هرتز برای توزیع برق و حفاظت رله

مذاکره
MOQ
قابل مذاکره
قیمت

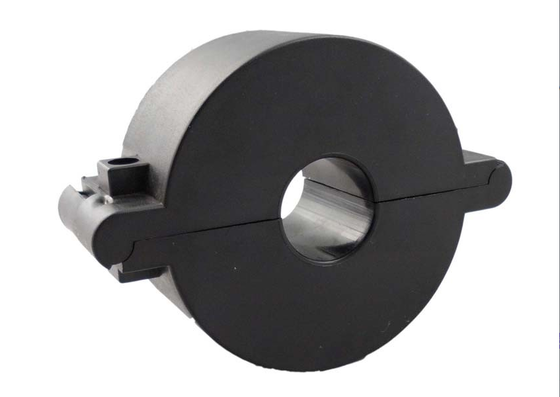

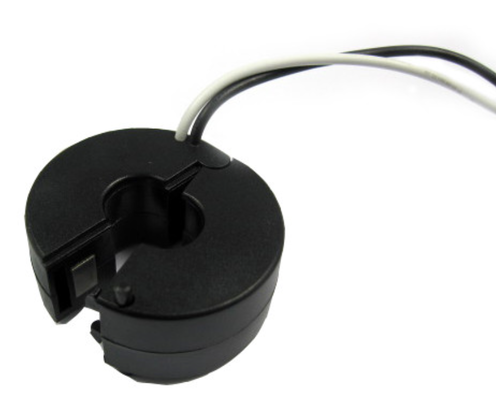

Split-Core CT SCTK751 Series 5-5000A 50-60Hz for Power Distribution and Relay Protection
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
محدوده فعلی: 5-5000A
خروجی: 0.333VAC یا 0-0.5A
دقت: 1.0
نام محصول: ترانسفورماتور جریان هسته شکافته
فرکانس پرتاب: 50-60 هرتز
قابل تنظیم: بله
برجسته کردن:

ترانسفورماتور جریان هسته جداشدنی 5-5000 آمپر

,

ترانسفورماتور جریان هسته جداشدنی برای توزیع برق

,

ترانسفورماتور جریان حفاظت رله سری SCTK751
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: سری SCTK751
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 10000 در ماه
توضیحات محصول

ترانسفورماتور جریان هسته جداشونده سری SCTK751 برای نصب سریع و آسان در کاربردهای اندازه گیری جریان طراحی شده است. ورودی نامی 5A تا 5000A است، خروجی 0.333V یا 0-500mA است، با دقت س: محدوده فرکانس 50-60Hz برای چه کاربردهایی مناسب است؟. این محصول از یک ساختار هسته جداشونده استفاده می کند که از طریق القای میدان مغناطیسی به اندازه گیری جریان بدون تماس دست می یابد. می توان آن را بدون قطع کابل تحت آزمایش نصب کرد و نصب را ایمن تر و راحت تر می کند. این محصول به طور گسترده ای برای اندازه گیری جریان، نظارت و حفاظت در خطوط برق و تجهیزات، و همچنین اندازه گیری جریان و توان برای موتورها، روشنایی، کمپرسورهای هوا، سیستم های تهویه مطبوع و سیستم های کنترل اتوماسیون، و همچنین نظارت بر انرژی و دستگاه های حفاظت رله استفاده می شود.

ویژگی ها
  • ساختار هسته جداشونده - نصب بدون برداشتن کابل
  • ورودی نامی - 5-5000A
  • خروجی - 0.333V یا 0-500mA
  • دقت - ±1.0%
  • فرکانس - 50-60Hz
  • استحکام دی الکتریک - 2.5KV/1mA/1 دقیقه
  • مقاومت عایق - ≥100MΩ (DC500V)
  • نصب ایمن و آسان
کاربردها
  • اندازه گیری و نظارت بر جریان خطوط برق
  • حفاظت جریان تجهیزات الکتریکی
  • اندازه گیری جریان و توان موتور
  • نظارت بر توان سیستم روشنایی
  • نظارت بر جریان کمپرسور هوا
  • سیستم های تهویه مطبوع
  • سیستم های کنترل اتوماسیون
  • دستگاه های نظارت بر انرژی و حفاظت رله
پارامتر الکتریکی
فرکانس رایگان
ورودی نامی 5A-5000A
محدوده اندازه گیری 10%In-130%In
خروجی نامی 0.333V(AC) یا 0-500mA
نسبت ± 1.0％
زاویه فاز ≤ ±90min
استحکام دی الکتریک 2.5KV/1mA/1min
مقاومت عایق DC500V/100MΩmin
پارامتر مکانیکی
بدنه PC /UL94-V0
بوبین PBT
هسته پرملوی
ساختار داخلی اپوکسی
ساخت بست
دمای عملیاتی －25℃～＋75℃
رطوبت عملیاتی ≤85%
اتصال خروجی سیم UL1015 22AWG (سیم تابیده) 2.0 متر

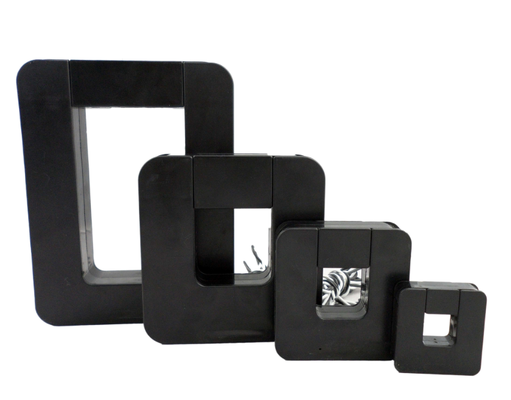

انتخاب نوع
P/N ورودی نامی (A) خروجی (mA/V) دقت ابعاد (mm/inch)
A B C D E
SCTK751A 5-200A (5,10,30,50,75,100,125,150,200) 0-13.3mA 0.333V 1.0 50.8 (2.00) 53.3 (2.09) 15.0 (0.59) 19.1 (0.75) 19.1 (0.75)
SCTK751B 10-400A (10,50,75,150,200,250,300,400) 0-26.6mA 0.333V 1.0 59.6 (2.35) 62.7 (2.47) 21.0 (0.83) 19.1 (0.75) 19.1 (0.75)
SCTK751C 50-630A (50,100,125,200,250,400,600,630) 0-66.6mA 0.333V 1.0 82.5 (3.25) 85.1 (3.35) 25.6 (1.01) 31.8 (1.25) 31.8 (1.25)
SCTK751D 100-2000A (100,250,400,630,800A,1000,2000) 0-200mA 0.333V 1.0 121.0 (4.76) 127.0 (5.00) 30.4 (1.19) 50.8 (2.00) 50.8 (2.00)
SCTK751E 200-3000A (200,250,400,630,1500,2500,3000) 0-300mA 0.333V 1.0 118.0 (4.65) 133.0 (5.24) 24.0 (0.94) 68.0 (2.68) 80.0 (3.15)
SCTK751F 400-5000A (400,800,1000,1500,2000,3000,5000) 0-500mA 0.333V 1.0 146.0 (5.75) 190.5 (7.50) 35.6 (1.40) 76.2 (3.00) 127.0 (5.00)
دستورالعمل استفاده

ترانسفورماتور جریان هسته جداشدنی سری SCTK751 5-5000 آمپر 50-60 هرتز برای توزیع برق و حفاظت رله

ترانسفورماتور جریان هسته جداشدنی سری SCTK751 5-5000 آمپر 50-60 هرتز برای توزیع برق و حفاظت رله

یادداشت ها: مشخصات محصول قابل سفارشی سازی است

سوالات متداول

س: دقت ±1.0% برای چه کاربردهایی مناسب است؟

پاسخ: شما می توانید از طریق وب سایت یا ایمیل ما درخواست نمونه را ارسال کنید. لطفاً اطلاعات شرکت و مدل مورد نظر خود را ارائه دهید. نمونه ها س: محدوده فرکانس 50-60Hz برای چه کاربردهایی مناسب است؟پاسخ: محدوده فرکانس 50-60Hz استانداردهای اصلی شبکه برق جهانی (50Hz در اروپا، 60Hz در ایالات متحده) را پوشش می دهد و برای اندازه گیری و نظارت بر جریان در سیستم های مختلف برق AC مناسب است.

س: چگونه برای نمونه درخواست دهیم؟ زمان تحویل چقدر است؟

پاسخ: شما می توانید از طریق وب سایت یا ایمیل ما درخواست نمونه را ارسال کنید. لطفاً اطلاعات شرکت و مدل مورد نظر خود را ارائه دهید. نمونه ها رایگان هستند و ظرف مدت

3-5 روز کاری

ارسال می شوند. زمان تحویل سفارشات انبوه به طور کلی 2-8 هفته است.
