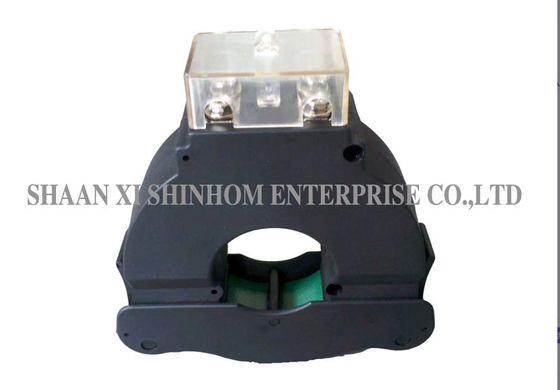

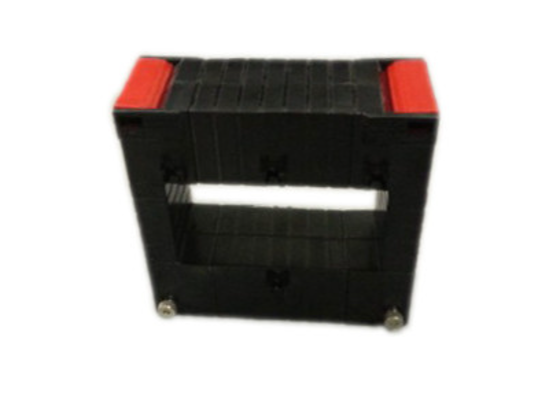

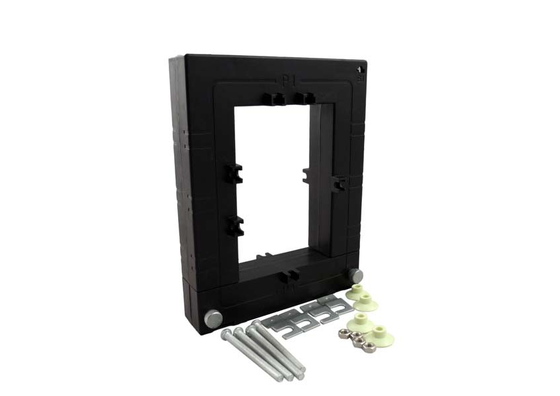

ترانسفورماتور جریان دو هسته ای سری SCTK732B برای نظارت بر قدرت و حفاظت از رله

مذاکره
MOQ
قابل مذاکره
قیمت
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
ورودی: 0.5A-6000A
خروجی: 0.333V (AC) یا 0-5A
فرکانس: 50-2.5 کیلوهرتز
دقت: 0.2، 0.5، 1.0
اتصال خروجی: ترمینال
سفارشی: بله
برجسته کردن:

ترانسفورماتور جریان دو هسته ای SCTK732B

,

ترانسفورماتور کنترلی جریان

,

محافظ رله ترانسفورماتور هسته تقسیم شده
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: سری SCTK732B
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 10000 در ماه
توضیحات محصول

درسری SCTK732Bترانسفورماتور جریان دو هسته ای برای اندازه گیری و نظارت بر جریان در شبکه های توزیع برق جدید یا موجود طراحی شده است.این محصول از یک ساختار هسته تقسیم شده استفاده می کند که امکان نصب سریع را بدون قطع یا حذف کابل ها یا بارهای بس فراهم می کند.پیچ دوم به طور مساوی در اطراف دایره هسته توزیع شده است، که جریان نشت کم و عملکرد پایدار را فراهم می کند.پوشش پلاستیکی ضد شعله ABS محافظت عایق خوبی را فراهم می کندیک مقاومت موازی دقیق داخلی بدون نیاز به مقاومت های نمونه برداری خارجی، خروجی ولتاژ پایین ایمن را فراهم می کند.و حفاظت در خطوط برق و تجهیزات، و همچنین اندازه گیری جریان و قدرت برای موتورها، نورپردازی، کمپرسورهای هوا، سیستم های کنترل HVAC و اتوماسیون، و همچنین دستگاه های نظارت بر انرژی.

ویژگی ها:
  1. محدوده آزمایش: 0.5A - 6000A ورودی AC، خروجی 0.333VAC یا 0-5A
  2. کلاس دقت آزمایش: 0.2، 0.51.0
  3. جریان پیچیدگی های ثانویه ترانسفورماتور به طور یکنواخت در امتداد دایره هسته توزیع شده است، استفاده از پوسته پلاستیکی ضد شعله ABS برای عایق ترانسفورمور
  4. وسط پنجره براي اينکه اتوبوس ازش استفاده کنه
  5. لوله های ثانویه یکنواخت در اطراف سیستم هستند که نشت جریان مغناطیسی کوچک است با عملکرد پایدار، وزن کم، نصب راحت و غیره
کاربردها:
  1. اندازه گیری جریان، نظارت و حفاظت از سیم کشی و تجهیزات الکتریکی.
  2. اندازه گیری جریان و قدرت برای موتورهای الکتریکی، روشنایی، کمپرسور هوا، گرمایش
  3. سیستم انتیلیشن، تجهیزات تهویه مطبوع و اتوماسیون ✓ سیستم کنترل
  4. دستگاه نظارت بر جریان، قدرت و انرژی
پارامتر الکتریکی
ورودی نامی 0.5A-6000A
محدوده اندازه گیری 10درصد تا 130درصد
تولید نامی 0.333V ((AC) یا 0-5A
نسبت ≤ ± 0.2%
زاویه فاز ≤ ±10 دقیقه
قدرت دی الکتریک 5.0KV/1mA/1 دقیقه
مقاومت عایق DC500V/100MΩmin
پارامتر مکانیکی
پرونده PC+ABS/UL94-V0
بوبین PC+ABS
هسته سیلیکون
ساختار داخلی اپوکسی
ساخت و ساز رباط
دمای عملیاتی -25°C+75°C
رطوبت عملیاتی ≤85%
انتخاب نوع
P/N ورودی (A) خروجی (A/V) دقت ابعاد ((ملی متر)




A1 B1 A ب C D E F G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
SCTK732B-2050 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
SCTK732B-2080 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

ترانسفورماتور جریان دو هسته ای سری SCTK732B برای نظارت بر قدرت و حفاظت از رله

توجه: مشخصات محصول می تواند سفارشی شود

سوالات عمومی
س: برای این محصول چه کلاس های دقت وجود دارد؟

A: سه کلاس دقت در دسترس هستند: کلاس 0.2کلاس صفر5، و کلاس 10کلاس 0.2 برای اندازه گیری دقیق انرژی مناسب است. کلاس 0.5 برای اندازه گیری عمومی صنعتی مناسب است. کلاس 1.0 مناسب برای کاربردهای حفاظت و ابزارهای نشان دهنده معمولی است..

س: مزایا از پیچ دوم به طور مساوی توزیع شده چیست؟

ج: پیچ و تاب ثانویه به طور مساوی در اطراف دایره هسته توزیع می شود، تضمین توزیع یکسانی جریان مغناطیسی، جریان نشت کم، دقت اندازه گیری بالا،و عملکرد پایدار و قابل اعتماد.

سوال: چگونه برای نمونه درخواست کنیم؟ زمان پیشرو چیست؟

A: شما می توانید درخواست نمونه را از طریق وب سایت یا ایمیل ما ارسال کنید. لطفا اطلاعات شرکت و مدل هدف خود را ارائه دهید. نمونه ها رایگان هستند و در عرض 3-5 روز کاری ارسال می شوند.زمان تحویل سفارش انبوه معمولا 2-8 هفته است.
