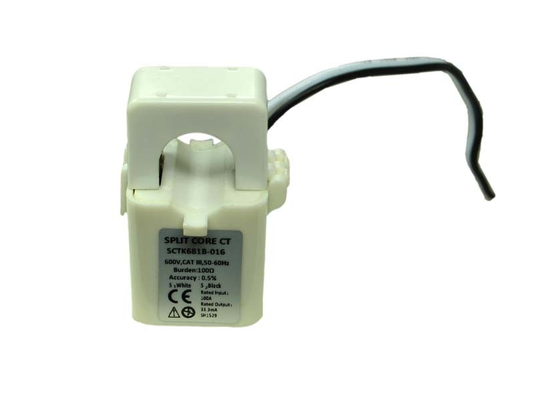

ترانسفورماتور جریان هسته تقسیم شده سری SCTK681B 5 تا 630A برای اندازه گیری جریان

مذاکره
MOQ
قابل مذاکره
قیمت
SCTK681B Series Split Core Current Transformer 5 to 630A for Current Measurement
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
محدوده فعلی: 5 تا 630 آمپر
خروجی: 0-500mA یا 0.333VAC
کلاس: 0.5، 1.0، 3.0
رنگ: شفاف
سیم پیچ: هسته پرمالوی
قابل تنظیم: بله
برجسته کردن:

ترانسفورماتور جریان هسته تقسیم شده 5 تا 630A

,

ترانسفورماتور جریان هسته تقسیم شده برای اندازه گیری

,

ترانسفورماتور جریان هسته جدا شونده با گارانتی
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: سری SCTK681B
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 10000 در ماه
توضیحات محصول

درترانسفورماتور جریان هسته تقسیم شده سری SCTK681Bدارای یک هسته قابل برداشتن و مقاومت بار دقیق داخلی است که به طور خاص برای اندازه گیری جریان و تجهیزات الکتریکی طراحی شده است و دقت بالا، از دست دادن هسته کم و نصب آسان را تضمین می کند.این محصول دارای یک ساختار قوی و قابل اعتماد است و از اندازه گیری بدون تماس و کار مستقیم پشتیبانی می کند. برای اندازه گیری جریان ، نظارت بر موتور و محافظت از رله مناسب است. این یک انتخاب ایده آل برای برنامه های ترانسفورماتور جریان هسته تقسیم در نظارت بر قدرت و اتوماسیون صنعتی است.

ویژگی ها

  • محدوده اندازه گیری: 5 تا 630A
  • قدرت خروجی ۰ تا ۵۰۰mA
  • خروجی ۰ تا ۰.۳۳۳ ولت
  • دقت بالا، از دست دادن هسته کم
  • هسته قابل برداشتن
  • اندازه کامپکت، وزن سبک
  • طراحی هسته تقسیم شده برای نصب آسان
  • پشتیبانی از عملیات خط زنده

درخواست ها

  • اندازه گیری جریان خط برق و تجهیزات
  • اندازه گیری جریان و قدرت موتور
  • سیستم های روشنایی
  • کمپرسورهای هوا
  • سیستم های HVAC
  • دستگاه های نظارت بر جریان، قدرت و انرژی
  • دستگاه های حفاظت از رله
  • اتوماسیون صنعتی

پارامتر مکانیکی

پرونده PA /UL94-V0
بوبین PBT
هسته آلیاژ دائمی
ساختار داخلی اپوکسی
ساخت و ساز رباط
دمای عملیاتی -25°C+75°C
رطوبت عملیاتی ≤85%
اتصال خروجی UL1015 20AWG سیم ((سیم دوقلو) 2.5m

پارامتر الکتریکی

فرکانس 50 هرتز تا 2 کلو هرتز
ورودی نامی 5A-630A
محدوده اندازه گیری 10درصد تا 130درصد
تولید نامی 0.333V ((AC) یا 0-500mA
نسبت ≤ ± 1.0٪
زاویه فاز ≤ ±60 دقیقه
قدرت دی الکتریک 2.5KV/1mA/1 دقیقه
مقاومت عایق DC500V/100MΩmin

انتخاب نوع

P/N

ورودی نامی

(الف)

 خروجی (mA/V) دقت ابعاد ((ملی متر)
Ø0 A ب C
SCTK681B-010

5-75A

(5)10,20,50،75)

0-50mA

0.333V

 0.5,1.0,3.0 10 41.5 30 26.5
SCTK681B-016

5-150A

(5)10,50,100150)

0-100mA

0.333V

 0.5,1.0,3.0 16 53 36 30.5
SCTK681B-024

10-250A

(۱۰،50,100,200250)

0-200mA

0.333V

 0.5,1.0,3.0 24 70 51.5 39.0
SCTK681B-035

10-630A

(20،100,250,400600)

0-500mA

0.333V

 0.5,1.0,3.0 35 84 65 41.0

 ترانسفورماتور جریان هسته تقسیم شده سری SCTK681B 5 تا 630A برای اندازه گیری جریان

توجه: مشخصات محصول می تواند سفارشی شود

سوالات عمومی

سوال: چگونه برای نمونه درخواست کنیم؟ زمان پیشرو چیست؟

الف:شما می توانید نمونه درخواست را از طریق وب سایت ما یا ایمیل ارسال کنید.بدون هزینهو در داخل حمل و نقل خواهد شد۳ تا ۵ روز کاری. زمان تحویل سفارش انبوه معمولا2- 8 هفتهمحصولات سفارشی به صورت جداگانه تایید می شوند.

س: آیا از سفارشات آزمایشی کوچک حمایت می کنید؟

الف:بله. سفارشات آزمایشی کوچک (کمتر از MOQ استاندارد) می توانند مورد مذاکره قرار گیرند و همان استانداردهای کیفیت و تعهدات تحویل را به عنوان سفارشات انبوه دریافت کنند. لطفا برای جزئیات با تیم فروش ما تماس بگیرید.

س: اهمیت طراحی هسته تقسیم شده برای کاربردهای اندازه گیری فعلی چیست؟

الف:طراحی هسته تقسیم اجازه می دهد تا اندازه گیری بدون تماس و می تواند بدون قطع رسانای اصلی نصب شود. این پشتیبانی از عملیات خط زنده بدون تأثیر بر استفاده عادی مشتری.اندازه فشرده و طراحی سبک باعث می شود نصب آسان باشد، مناسب برای استفاده سریع در کاربردهایی مانند خطوط الکتریکی، موتورها و محافظت از رله ها.
