مقاومت تراشه RF 2W-800W DC-18GHz برای ایستگاه های پایه و تجهیزات آزمایش

این سری ازمقاومت های تراشه های RFبرای مدارهای برق فرکانس بالا طراحی شده است. از مواد زیربنایی AlN (نیترید آلومینیوم) یا Al2O3 (اکسید آلومینیوم) استفاده می کند.ارائه جداسازی گرمای عالی و ثبات حرارتیمقاومت استاندارد 50Ω است. محدوده قدرت 2W تا 800W را پوشش می دهد. محدوده فرکانس DC تا 18GHz است. انواع بسته های متعددی در دسترس است، از جمله سبک های چپ، سرب و فلنج.این سازگار با نیازهای مختلف ترتیب مدار RFآنها به طور گسترده ای در ایستگاه های پایه ارتباطی، تجهیزات آزمایش و اندازه گیری، تقویت کننده های قدرت، جداکننده ها استفاده می شوند.

• مقاومت استاندارد 50Ω
• تحمل مقاومت: ±3٪، ±5٪
• محدوده قدرت: 2W تا 800W
• محدوده فرکانس DC تا 18GHz
• مواد زیربنایی ️ AlN، Al2O3
• ضریب دمای ± 150ppm/°C
• دمای عملیاتی: -55°C تا +175°C
• ماده الکترود ۰ نیکل + نقره

• تقویت کننده های قدرت ایستگاه های ارتباطی
• تجهیزات آزمایش و اندازه گیری RF
• ترمینال های ارتباطات ماهواره ای
• جداکننده های RF و گردشگرها
• تجهیزات انتقال تلویزیونی پخش
• تجهیزات رادیویی پزشکی
• سیستم های هواپیمایی

س: مزایای بستر AlN در مقایسه با Al2O3 چیست؟

A: AlN (نیترید آلومینیوم) رسانایی حرارتی بالاتر (حدود 170W / mK) را ارائه می دهد و از بین بردن گرما را برای برنامه های RF با قدرت بالا بهتر می کند.Al2O3 (اکسید آلومینیوم) هزینه کمتری دارد و برای کاربردهای کوچک تا متوسط مناسب استهر دو دارای عایق بندی خوب و ثبات حرارتی هستند. انتخاب بستگی به سطح قدرت و بودجه هزینه دارد.

س: تاثیر VSWR بر سیستم های RF چیست؟

جواب: هرچه VSWR به 1:1این سری VSWR را تا 1 پایین تر ارائه می دهد.20:1، اطمینان از تطابق مقاومت عالی در طیف گسترده ای از فرکانس ها و کاهش بازتاب سیگنال و از دست دادن قدرت.

س: چگونه توان مشخصی را برای قطعات انتخاب کنیم؟

A: قدرت درجه بندی پایان باید 1.5 تا 2 برابر قدرت RF واقعی باشد تا عملکرد قابل اعتماد طولانی مدت را تضمین کند.دمای محیط و شرایط تبعید گرما نیز باید در نظر گرفته شود.. هنگام کار در بالاتر از 70 ° C ، کاهش قدرت بر اساس منحنی کاهش قدرت مورد نیاز است. این سری از 2W تا 800W را پوشش می دهد تا نیازهای مختلف قدرت را برآورده کند.

س: چه نوع بسته هایی برای این سری پشتیبانی می شوند؟

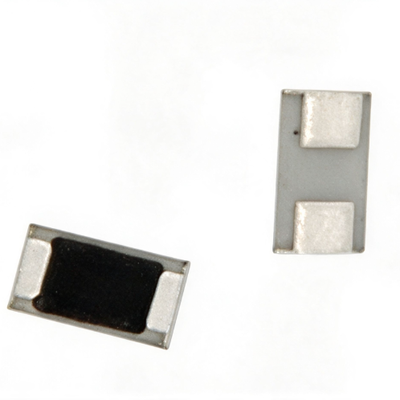

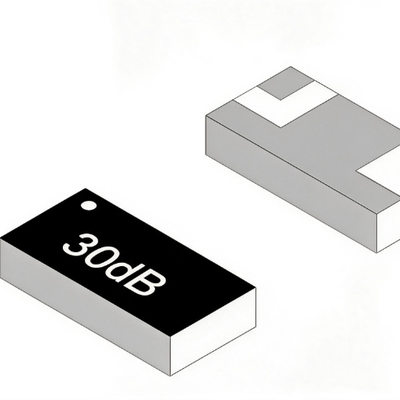

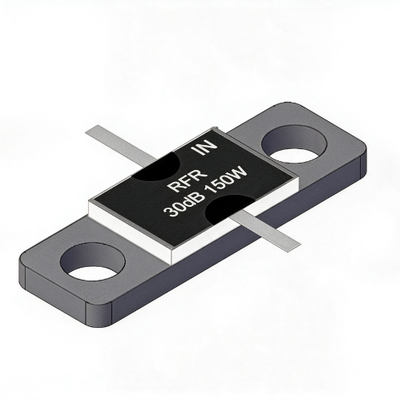

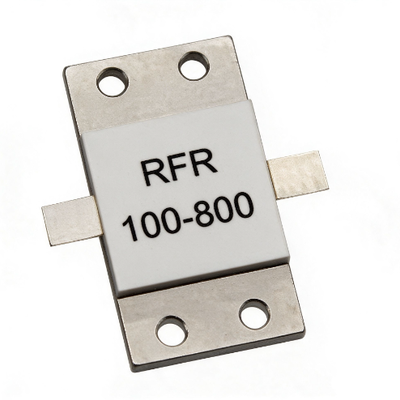

A: سه نوع بسته پشتیبانی می شود: تراشه (SMD) ، سرب و فلنج. نوع تراشه برای خطوط تولید SMT خودکار مناسب است. نوع سرب برای جوش دستی و نمونه سازی مناسب است.نصب فلنج فراهم می کند بهترین تبعید گرما و مناسب برای برنامه های کاربردی با قدرت بالا.
