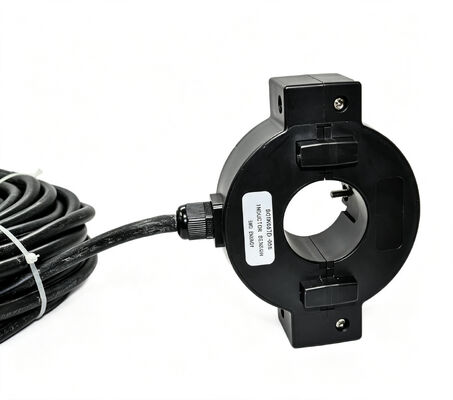

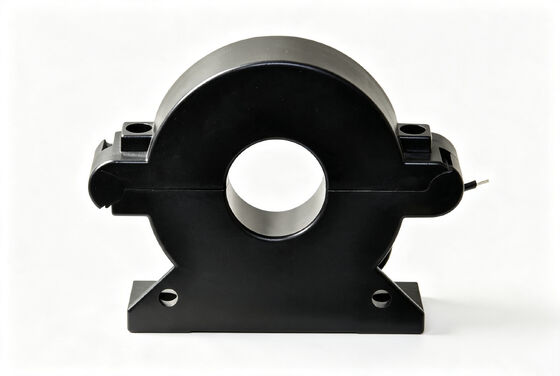

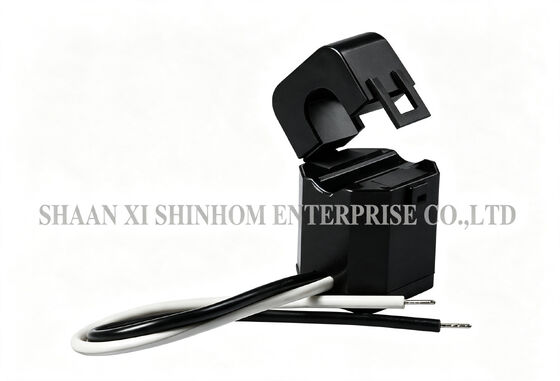

Split Core CT SCTK681A سری 50-2000Hz فرکانس گسترده برای نظارت بر موتور و HVAC

SCTK681A سری 5A-630A RoHS ترافورماتورهای جریان هسته تقسیم شده

درسری SCTK681Aترانسفورماتور جریان تقسیم هسته برای اندازه گیری و نظارت بر جریان در شبکه های توزیع برق جدید یا موجود طراحی شده است. محدوده اندازه گیری 5A تا 630A است، با محدوده فرکانس 50-2000Hz.این محصول از یک ساختار هسته تقسیم شده استفاده می کند که امکان نصب سریع را بدون قطع یا حذف کابل ها یا بارهای بس فراهم می کند.این امر به طور قابل توجهی هزینه و زمان نصب را کاهش می دهد. پیچ دوم دارای یک مقاومت موازی دقیق داخلی است که خروجی ولتاژ پایین امن 0 را فراهم می کند.333VAC یا 0-500mA بدون نیاز به مقاومت های نمونه گیری خارجی.خطای نسبت: ≤±1.0٪. خطای زاویه فاز: ≤±60 دقیقه. قدرت دی الکتریک: 2.5KV / 1mA / 1 دقیقه. سازگار با RoHS. به طور گسترده ای در دستگاه های محافظت از رله، اندازه گیری جریان موتور و قدرت استفاده می شود.روشنایی، کمپرسورهای هوا، HVAC، سیستم های کنترل اتوماسیون و نظارت بر خطوط توزیع برق.

ویژگی ها

• محدوده آزمایش: ورودی AC 5 تا 630A، خروجی 0 تا 0.333V، 0 تا 500mA
• به طور خاص برای تسهیل نصب آنها در شبکه های جدید یا موجود طراحی شده است.
• آنها می توانند بدون باز کردن هیچ مدار کابلی یا بار بس نصب شوند.
• یک مقاومت دقیق داخلی در سراسر پیچ دوم CT یک ولتاژ خروجی امن پایین را فراهم می کند.
• می تواند زمان و هزینه های نصب را صرفه جویی کند.

درخواست ها

1. دستگاه محافظت از رله
2. اندازه گیری جریان و قدرت برای موتورهای الکتریکی، روشنایی، کمپرسور هوا، سیستم گرمایش و تهویه مطبوع، تجهیزات تهویه مطبوع و سیستم کنترل اتوماسیون
3. اندازه گیری جریان، نظارت و حفاظت از سیم کشی و تجهیزات الکتریکی.

پارامتر الکتریکی

پارامتر مکانیکی

انتخاب نوع

توجه: مشخصات محصول می تواند سفارشی شود

سوالات عمومی

س: آیا ترانسفورماتور جریان هسته دوگانه نیاز به خاموش کردن برق یا برداشتن کابل در طول نصب دارد؟

ج: نه.سری SCTK681Aاز یک ساختار هسته تقسیم شده با هسته ای که باز و بسته می شود استفاده می کند. می تواند بدون قطع یا حذف هیچ کابل یا بسبار نصب شود.این ویژگی باعث می شود آن را به ویژه مناسب برای پروژه های بازسازی و برنامه های کاربردی که در آن قدرت نمی تواند خاموش شود، کاهش قابل توجهی در هزینه ها و زمان نصب.

س: عملکرد مقاومت دقیق داخلی چیست؟

A: پیچ دوم دارای مقاومت موازی دقیق داخلی است. این سیگنال فعلی را به طور مستقیم به خروجی ولتاژ پایین امن تبدیل می کند (0.333VAC) یا سیگنال جریان استاندارد (0-500mA) این نیاز به مقاومت های نمونه گیری خارجی را از بین می برد. این طراحی نصب را ساده می کند، ایمنی را بهبود می بخشد و هزینه های قطعات و فضای نصب را صرفه جویی می کند.

سوال: خطای نسبت ≤ ± 1.0٪ می تواند چه کاربردهایی را برآورده کند؟

الف:±1.0%نسبت خطا با الزامات دقت اکثر برنامه های نظارت بر قدرت صنعتی، حفاظت از تجهیزات، مدیریت انرژی و کنترل اتوماسیون مطابقت دارد.برای الزامات دقیق تر مانند اندازه گیری انرژی، لطفا برای مدل هایی با کلاس دقت بالاتر با ما مشورت کنید.
