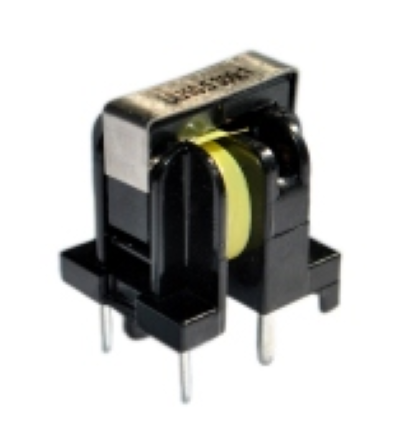

ترانسفورماتور جریان حفاظت سری ACST11 برای سیستم های نظارت و آزمایش

درسری ACST11در حال حاضر ترانسفورماتور درجه محافظت از یکطراحی لوله تقسیم شده (چتر تقسیم شده)، ارائه عملکرد عایق بندی عالی ومقاومت دی الکتریک تا 3000 Vrmsاین برای برنامه هایی مانند نظارت بر جریان محافظ، سیستم های حفاظت از آزمایش و نظارت بر الکتروشیمی مناسب است.

این ترانسفورماتور فعلی بااستانداردهای سیستم عایق بندی کلاس B گواهینامه UL، اطمینان از عملکرد ایمن و قابل اعتماد در محیط های صنعتی. ساختار فشرده آن اجازه می دهد تا یکپارچه سازی آسان در تجهیزات فضای محدود.

سری ACST11 ارائه می دهد گزینه های نسبت چرخش متعدد از100 تا 1500 دور، با محدوده ی حثیت ثانویه ای از40 mH تا 6800 mH، و حداکثر قدرت جریان اولیه از12 A تا 300 A، که امکان سازگاری انعطاف پذیر با نیازهای مختلف سنجش و اندازه گیری فعلی را فراهم می کند.

• عایق UL کلاس Bمقاومت حرارتی بالا، عملکرد قابل اعتماد

• قدرت دی الکتریک 3000Vrms● جداسازی ایمنی عالی

• طراحی اسپیلین تقسیم● عایق بندی بهتر، ایمنی برتر

• بسته بندی کامپکت️ صرفه جویی در فضای PCB

• محدوده نسبت چرخش100 تا 1500 تن

• اندوکتانس ثانویهاز 40 تا 6800mH

• حداکثر جریان اصلی12A تا 300A

• نظارت بر جریان محافظتحفاظت از جریان بیش از حد در سیستم های برق

• سیستم های حفاظت از آزمایشآزمایش دستگاه حفاظت از رله

• نظارت الکتروشیمیکشف جریان در فرآیندهای الکتروشیمی

• تجهیزات کنترل صنعتیحفاظت از موتور و نظارت بر وضعیت

• سیستم های تامین برق️ سنجش جریان منبع برق

سوال: درجه عایق کنترلر جریان سری ACST11 چیست؟

الف:سری ACST11 مطابق با سیستم عایق بندی کلاس B با گواهینامه UL (درجه درجه حرارت 130 درجه سانتیگراد) است و مقاومت دی الکتریک تا 3000 Vrms را ارائه می دهد.تضمین ایمنی و قابلیت اطمینان بالا در برنامه های کاربردی سخت.

س: مزایای طراحی اسپلیت بولین چیست؟

الف:ساختار اسپلیت کجاب، جداسازی عایق اولیه و ثانویه را بهبود می بخشد و توانایی مقاومت در برابر ولتاژ را افزایش می دهد.که به کاهش پیچیدگی تولید و هزینه تولید کلی کمک می کند.

س: چگونه مدل مناسب نسبت چرخش را انتخاب کنم؟

الف:انتخاب باید بر اساس حداکثر جریان اولیه برنامه باشد. به عنوان مثال، اگر حداکثر جریان 200 A باشد، توصیه می شود که انتخاب کنیدACST11-201 (تا 270 A)برای اطمینان از حاشیه طراحی کافی و عملکرد قابل اعتماد.
