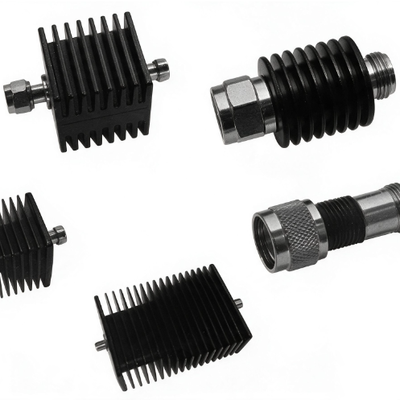

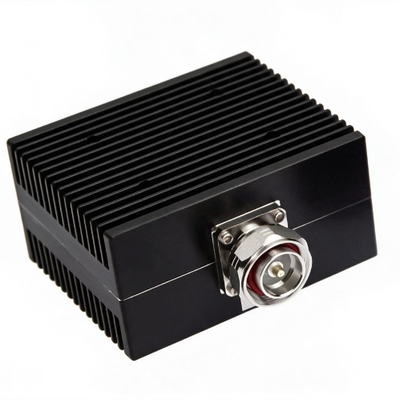

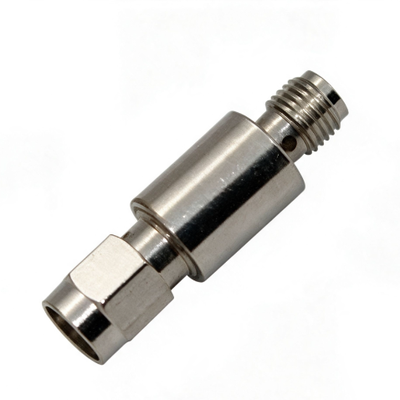

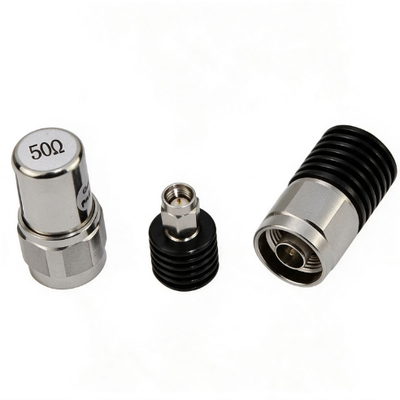

خفیف کننده ها و پایان دهنده های ثابت کواکسیال DC-67GHz 2W-1000W برای سیستم های تست و اندازه گیری و ارتباطات

این سری ازخفیف کننده های ثابت هم محوریو پایان ها برای سیستم های RF / مایکروویو طراحی شده است. محدوده فرکانس شامل DC تا 67GHz. پوشش محدوده قدرت2W تا 1000Wمقاومت استاندارد50Ωاین محصول انواع مختلفی از کانکتورها را ارائه می دهد1.85 میلی متر,2.4 میلی متر,2.92ميلي متر,3.5 میلی متر,SMA,SSMP,N,TNCو7/16 (DIN)این دستگاه ها با تجهیزات مختلف آزمایش و اندازه گیری و سیستم های ارتباطی سازگار می شوند.طراحی VSWR پایینتضمین می کند که سازگاری مقاومت عالی، کاهش بازتاب سیگنال و از دست دادن قدرت.آزمایش و اندازه گیری,ایستگاه های پایه ارتباطی,تقویت کننده های قدرتوسیستم های آزمایش پیری چند کانال.

• محدوده فرکانس DC تا 67GHz

• محدوده قدرت: 2W تا 1000W

• مقاومت استاندارد 50Ω

• VSWR پایین مناسب بودن مقاومت عالی

• انواع مختلف کانکتورها در دسترس هستند

• مقادیر ضخامت دقیق بالا

• دمای عملیاتی: -55°C تا +125°C

• مطابق با RoHS ️ مطابق با استانداردهای زیست محیطی

• سیستم های آزمایش و اندازه گیری RF

• تطبیق قدرت ایستگاه پایه ارتباطات

• مراحل خروجی تقویت کننده قدرت

• ترمینال های ارتباطات ماهواره ای

• زیرسیستم های آزمایش پیری چند کانال

• بار گیری از آنتن

• پورت های تطابق دستگاه مایکروویو

سوال: تفاوت بین خفیف کننده های ثابت و پایان دهنده ها چیست؟

ج: خفیف کننده های ثابت برای کاهش قدرت سیگنال با نسبت های دقیق (به عنوان مثال 3dB، 6dB، 10dB، 20dB، 30dB، 40dB، 50dB، 60dB و غیره) استفاده می شوند.آنها معمولا برای تنظیم قدرت و مطابقت سطح سیگنال استفاده می شونداین ترمینال ها به طور عمده برای جذب انرژی سیگنال و مطابقت با مقاومت برای جلوگیری از بازتاب سیگنال استفاده می شوند. آنها اغلب به عنوان بار های ساختگی آنتن یا پورت های تطبیقی برای دستگاه های چند پورت استفاده می شوند.

سوال: چگونه نوع مناسب کانکتور را انتخاب کنیم؟

A: انتخاب کانکتور عمدتاً به فرکانس کار، قدرت و سازگاری سیستم بستگی دارد.1.85 میلی مترتا ۶۷ گیگاهرتز را پشتیبانی می کند.2.4 میلی مترتا 50 گيگاهرتز را پشتیبانی می کند.2.92ميلي مترتا ۴۲ گیگاهرتز پشتیبانی می کند.3.5 میلی مترتا 26.5GHz را پشتیبانی می کند.SMA/N/TNCپشتیبانی تا 18GHz. فرکانس بالاتر نیاز به اندازه کانکتور کوچکتر دارد. هنگام انتخاب، اطمینان حاصل کنید که نوع کانکتور با پورت های تجهیزات شما مطابقت دارد.

س: VSWR چه تاثیری بر سیستم دارد؟

ج: هرچه VSWR به1:1، سازگاری مقاومت بهتر است، که منجر به بازتاب سیگنال کمتر و بهره وری انتقال قدرت بالاتر می شود. VSWR بالا باعث بازتاب سیگنال، افزایش زیان قدرت می شود،و حتی ممکن است به اجزای تقویت کننده قدرت آسیب برساند. اين سري ارائه VSWR به عنوان کم به عنوان1.20:1، تضمین عملکرد مناسب مقاومت عالی.

سوال: تفاوت میان قدرت اوج و قدرت متوسط چیست؟

الف:قدرت متوسطبه توانایی مدیریت قدرت در دراز مدت در شرایط موج مداوم (CW) اشاره دارد.قدرت اوجبه قدرت لحظه ای اشاره دارد که می تواند در شرایط پالس مورد استفاده قرار گیرد. قدرت اوج معمولاً بسیار بالاتر از قدرت متوسط است اما با عرض پالس و چرخه کار محدود می شود. هنگام انتخاب،هر دو را بر اساس نوع سیگنال شما (CW یا پالس) در نظر بگیرید.
