SMD Toroidal Common Mode Inductor 10KHz 250VAC EN 60938-2

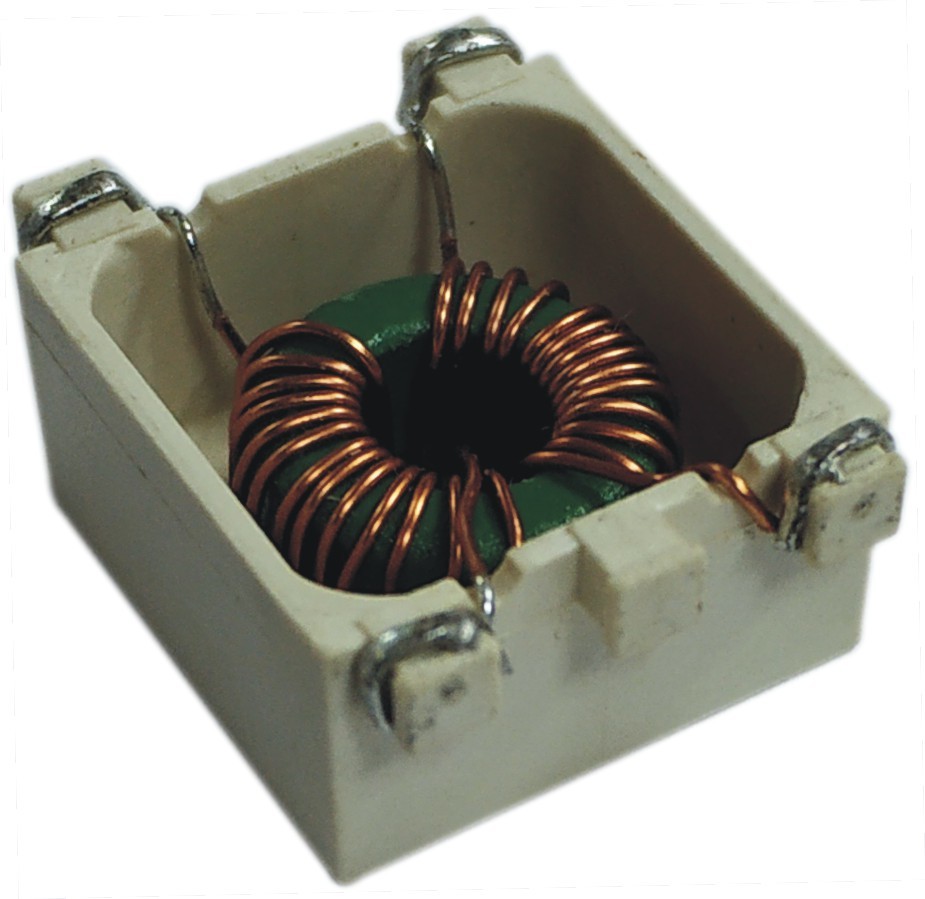

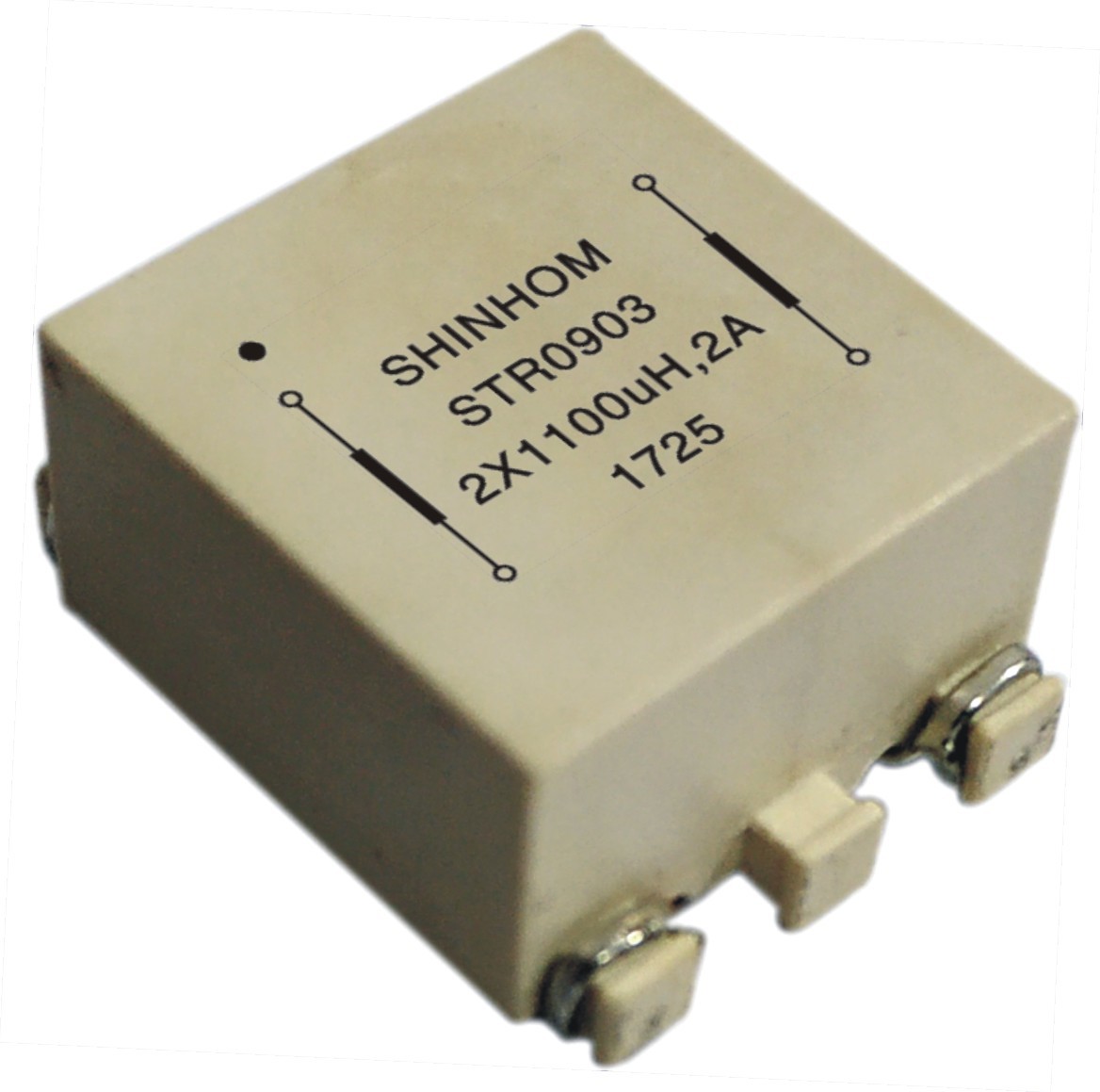

سلف حالت مشترک سری STR0903 حالت معمولی هسته حلقوی چوک با کیس، سلف حالت مشترک SMD

چوک حالت معمولی یک چوک با دو سیم پیچ بر روی یک هسته مغناطیسی است که برای سرکوب تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) از خط برق و جلوگیری از خرابی تجهیزات الکترونیکی برق استفاده می شود.سلف حالت مشترک محافظ مغناطیسی نشت مغناطیسی سلف حالت مشترک را تا حد زیادی کاهش می دهد و به طور موثری از انتشار EMI جلوگیری می کند.

چوک های CM معمولاً در کاربردهای صنعتی، الکتریکی و مخابراتی برای حذف یا کاهش نویز و تداخل الکترومغناطیسی مرتبط استفاده می شوند.

امکانات:

• سیم پیچ های جدا شده برای حداقل ظرفیت در هم پیچی
• سیم پیچ های تک لایه برای بالاترین امپدانس حالت رایج در وسیع ترین محدوده فرکانس
• مناسب برای فرکانس 50 هرتز تا 500 کیلوهرتز
• فاصله برای انطباق با UL، CSA، IEC
• تمام مواد مورد استفاده دارای استاندارد UL94-VO هستند
• طراحی مطابق با EN 60938-2 (VDE 0565-2)

کاربردهای رایج:

• سرکوب تداخل حالت مشترک
• بالاست های الکترونیکی فشرده در لامپ ها
• منابع تغذیه با حالت سوئیچ فشرده

اطلاعات فنی:

• ولتاژ کاری: 250 ولت
• IDC Max: زمانی که روی هم قرار می گیرد تعیین می شود
• تست قدرت: HP4284A 10KHz 0.1V
• RDC: QuadTech 1880 Milliohmmeter
• دمای عملیاتی: -40 ℃ تا +105 ℃
• دمای ذخیره سازی: -40 تا +105 درجه سانتیگراد
• افزایش دما 40 درجه سانتیگراد حداکثر
