جزئیات محصول:
پرداخت:
|
ورودی: | 0.5A-6000A | خروجی: | 0.333V (AC) یا 0-5A |
---|---|---|---|
فرکانس: | 50 تا 2.5 کیلوهرتز | دقت: | 0.2،0.5،1.0 |
اتصال خروجی: | پایانه | سفارشی: | بله |
برجسته: | ترانسفورماتور فعلی نوع هسته تقسیم شده,سنسور جریان هسته ای تقسیم شده است |

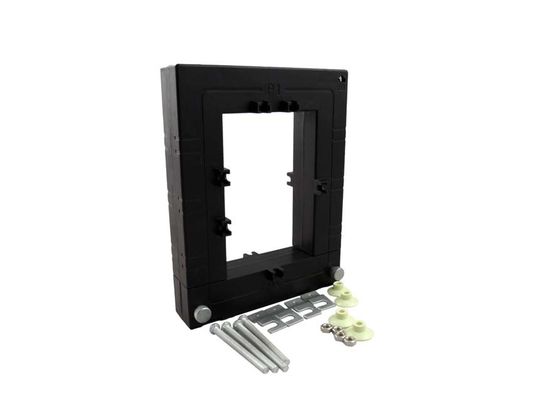

ترانسفورماتور کنونی سری SCTK732B با محدوده فعلی 0.5A تا 6000A، سنسور کنونی
ترانسفورماتور فعلی سری SCTK732B یکپارچه (تقسیم هسته ای) مخصوص طراحی شده است تا تسهیل نصب آن در کارهای خالص جدید و یا در حال حاضر موجود باشد. آنها ممکن است بدون باز کردن مدار کابل یا مدار اتوبوس نصب شوند. یک مقاومت دقیق داخلی در سیم پیچ ثانویه CT، خروجی ولتاژ پایین را در اختیار شما قرار می دهد. این می تواند زمان و هزینه های نصب را صرفه جویی کند.
امکانات:
برنامه های کاربردی:
پارامتر الکتریکی
ورودی امتیاز داده شده | 0.5A-6000A |
محدوده اندازه گیری | 10٪ در 130٪ در |
رتبه بندی خروجی | 0.333V (AC) یا 0-5A |
نسبت | ≤ ± 0.2٪ |
زاویه فاز | ≤ ± 10 دقیقه |
قدرت دی الکتریک | 5.0KV / 1mA / 1min |
مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
مورد | PC + ABS / UL94-V0 |
خربزه | PC + ABS |
هسته | سیلیکون |
ساختار داخلی | اپوکسی |
ساخت و ساز | گردن |
دمای عملیاتی | -25 ℃ ~ + 75 ℃ |
رطوبت کاری | ≤85٪ |
انتخاب نوع
P / N | ورودی (A) | خروجی (A / V) | دقت | ابعاد (میلی متر) | ||||||||||
A1 | B1 | الف | ب | سی | د | E | F | G | ه | |||||
SCTK732B-330 | 0-630A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 33 | 32 | 69 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-430 | 0-800A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 43 | 32 | 79 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-530 | 0-1250A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 53 | 32 | 89 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-630 | 0-1600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 63 | 32 | 99 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-830 | 0-2000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 83 | 32 | 119 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1030 | 0-3000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 103 | 32 | 139 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1230 | 0-3600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 123 | 32 | 159 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1330 | 0-4000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 133 | 32 | 169 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1430 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 143 | 32 | 179 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1830 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 183 | 32 | 219 | 119 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-350 | 0-630A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 33 | 55 | 69 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-450 | 0-800A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 43 | 55 | 79 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-550 | 0-1250A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 53 | 55 | 89 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-650 | 0-1600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 63 | 55 | 99 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-850 | 0-2000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 83 | 55 | 119 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1050 | 0-3000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 103 | 55 | 139 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1250 | 0-3600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 123 | 55 | 159 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1350 | 0-4000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 133 | 55 | 169 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1450 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 143 | 55 | 179 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1850 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 183 | 55 | 219 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2050 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 203 | 55 | 239 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2250 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 223 | 55 | 259 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2650 | 0-6000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 263 | 55 | 299 | 141 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-380 | 0-630A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 33 | 82 | 69 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-480 | 0-800A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 43 | 82 | 79 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-580 | 0-1250A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 53 | 82 | 89 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-680 | 0-1600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 63 | 82 | 99 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-880 | 0-2000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 83 | 82 | 119 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1080 | 0-3000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 103 | 82 | 139 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1280 | 0-3600A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 123 | 82 | 159 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1380 | 0-4000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 133 | 82 | 169 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1480 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 143 | 82 | 179 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-1880 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 183 | 82 | 219 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2080 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 203 | 82 | 239 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2280 | 0-5000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 223 | 82 | 259 | 168 | 64 | 78 | 13 | 2 | 43 | 43 | |
SCTK732B-2680 | 0-6000A | 1A / 5A / 0.333V | 0.2،0.5،1.0 | 263 | 82 | 299 | 168 | 64 | 78 | 13 | 2 | 43 | 43 |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
