جزئیات محصول:
پرداخت:
|
| محدوده فعلی: | 100 ~ 1000A | خروجی: | 5A / 1A |
|---|---|---|---|
| ساختار کویل: | توریدال | محدوده اندازه گیری: | 5٪ در 130٪ در |
| فرکانس: | 50-400 گیگاهرتز | قابل تنظیم: | بله |
| برجسته: | ترانسفورماتور فعلی نوع هسته تقسیم شده,سنسور جریان هسته ای تقسیم شده است |
||

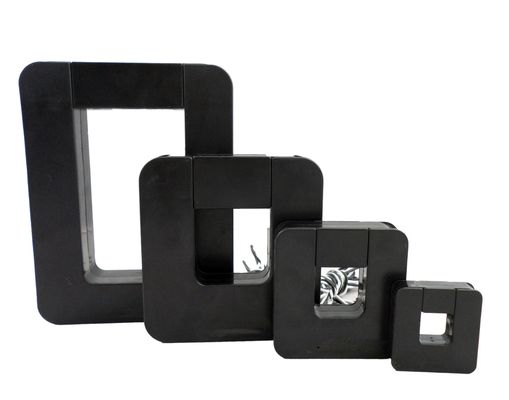

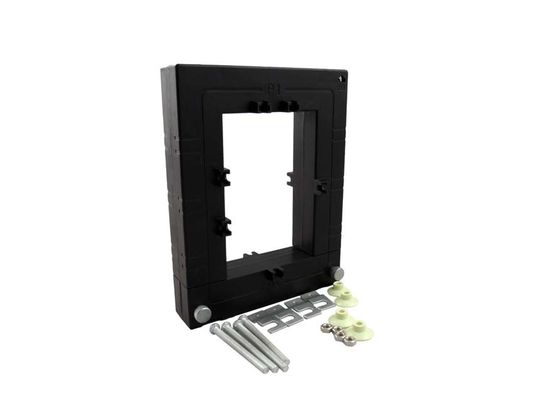

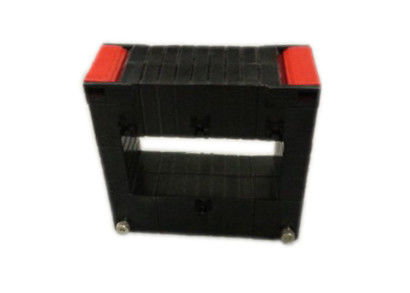

SCTK667A Series Split Core 100 تا 1000A CT ورودی، ترانسفورماتور کنونی، سنسور کنونی
ترانسفورماتور فعلی سری SCTK667A یکپارچه (تقسیم هسته ای) مخصوص طراحی شده است تا تسهیل نصب آن در کارهای شبکه های جدید یا در حال حاضر موجود باشد. آنها ممکن است بدون باز کردن مدار کابل یا مدار اتوبوس نصب شوند. یک مقاومت دقیق داخلی در سیم پیچ ثانویه CT، خروجی ولتاژ پایین را در اختیار شما قرار می دهد. این می تواند زمان و هزینه های نصب را صرفه جویی کند. عمدتا در
امکانات:
پارامتر الکتریکی
| فرکانس | 50-400 گیگاهرتز |
| ورودی امتیاز داده شده | 100A-1000A |
| محدوده اندازه گیری | 5٪ در 130٪ در |
| رتبه بندی خروجی | 5A / 1A |
| نسبت | ≤ ± 0.5٪ |
| زاویه فاز | ≤ ± 30 دقیقه |
| قدرت دی الکتریک | 2.5KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmi |
پارامتر مکانیکی
| مورد | PA / UL94-V0 |
| خربزه | PA |
| هسته | فولاد سیلیکون |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | گردن |
| دمای عملیاتی | -25 ℃ ~ + 75 ℃ |
| رطوبت کاری | ≤85٪ |
| اتصال خروجی | پایانه |
انتخاب نوع
| ورودی خروجی | بار (VA) / کلاس | ورودی خروجی | بار (VA) / کلاس | ||||
| (A) | 0.5 | 1.0 | 3.0 | (A) | 0.5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
| 150/5 | 1.5 | 2.5 | 3.75 | 150/1 | 1.5 | 2.5 | 3.75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
| 500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
| 600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
