جزئیات محصول:
پرداخت:
|
| محدوده فعلی: | 0.5 ~ 630A | خروجی: | 0.333V (AC) یا 0-500mA |
|---|---|---|---|
| کلاس: | 0.2،0.5،1.0 | قدرت دی الکتریک: | 5.0kv / 1mA / 1min |
| پنجره داخلی: | 10 تا 32 میلیمتر | قابل تنظیم: | بله |
| برجسته: | ترانسفورماتور فعلی نوع هسته تقسیم شده,سنسور جریان هسته ای تقسیم شده است |
||

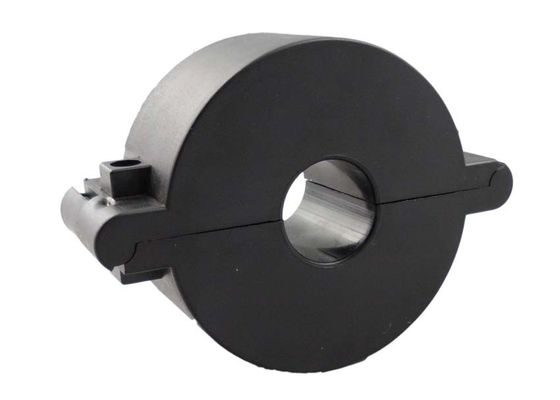

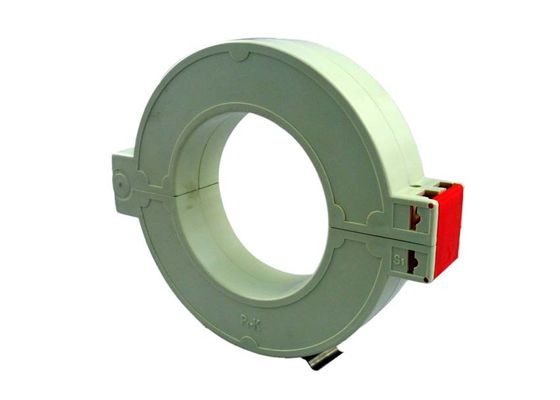

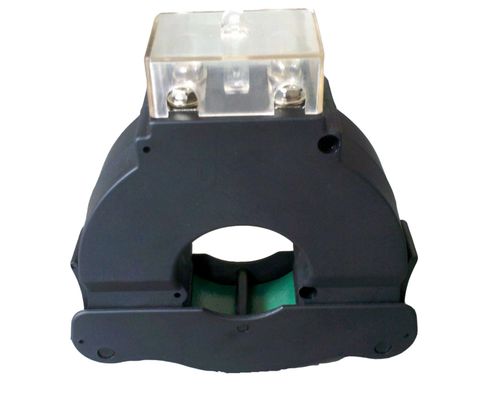

انواع ترانسفورماتور فعلی هسته تقسیم شده 0.5-630A با پوشش اپوکسی Encapsulated SCTK660A سنسور جریان
کاربرد
اندازه گیری جریان، نظارت و حفاظت برای سیم کشی برق و تجهیزات. اندازه گیری جریان و قدرت برای موتورهای الکتریکی، نورپردازی، کمپرسور هوا، سیستم گرمایش و تهویه، تجهیزات تهویه مطبوع و سیستم کنترل اتوماتیک. دستگاه کنونی، قدرت و انرژی نظارت.
ویژگی
ساختار خود قفل، امن، آسان برای نصب، پنجره گسترده ای قابل حمل قابل حمل، اجازه می دهد بستن کابل های بزرگ و یا اتوبوس میله طیف گسترده ای از اندازه به جای تمام تاسیسات موجود است.
سری Sctk660a retro-fit (split-core) currenttransformer به خصوص طراحی شده است تا تسهیل نصب آنها در کارهای خالص جدید و یا در حال حاضر موجود باشد. آنها ممکن است بدون باز کردن کابل و یا bus-barcircuit نصب شوند. Resistor دقیق درون ثانویه در سیم پیچ ثانویه ct یک خروجی کم ولتاژ ایمن را فراهم می کند. می تواند زمان و هزینه های نصب را صرفه جویی کند.
پارامتر الکتریکی
| فرکانس | 50 تا 2.5 کیلوهرتز |
| ورودی امتیاز داده شده | 0.5A-630A |
| محدوده اندازه گیری | 10٪ در 130٪ در |
| رتبه بندی خروجی | 0.333V (AC) یا 0-5A |
| نسبت | ≤ ± 0.2٪ |
| زاویه فاز | ≤ ± 30 دقیقه |
| قدرت دی الکتریک | 5.0KV / 1mA / 1min |
| مقاومت عایق | DC500V / 100MΩmin |
پارامتر مکانیکی
| مورد | ABS / UL94-V0 |
| خربزه | PBT |
| هسته | Permalloy |
| ساختار داخلی | اپوکسی |
| ساخت و ساز | گردن |
| دمای عملیاتی | -25 ℃ ~ + 75 ℃ |
| رطوبت کاری | ≤85٪ |
| اتصال خروجی | ترمینال یا UL1015 22AWG سیم 1.5 متری |

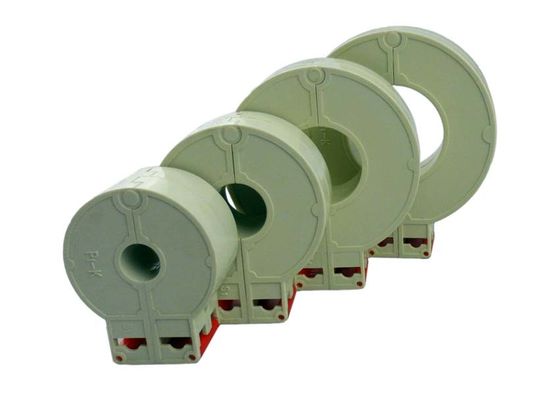

انتخاب نوع
| P / N | ورودی امتیاز داده شده (A) | خروجی (mA / V) | دقت | ابعاد (میلی متر) | |||||
| الف | ب | سی | د | E | |||||
| SCTK660A-010 | 0.5-100A (1،5،10،30،50،100) | 0-50mA 0.333V | 0.2،0.5،1.0 | 50.0 | 40.0 | 22.5 | 10.0 | 24.0 | |
| SCTK660A-016 | 1-250A (10،50،75،100،200،250) | 0-100mA / 1A 0.333V | 0.2،0.5،1.0 | 61.0 | 50.0 | 22.5 | 16.0 | 24.0 | |
| SCTK660A-025 | 5-400A (10،50،100،200،250،400) | 0-200mA / 1A / 5A 0.333V | 0.2،0.5،1.0 | 74.0 | 62.0 | 22.5 | 25.0 | 24.0 | |
| SCTK660A-032 | 5-630A (10،50،100،200،250،630) | 0-200mA / 1A / 5A 0.333V | 0.2،0.5،1.0 | 81.5 | 70.0 | 22.5 | 32.0 | 24.0 | |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
