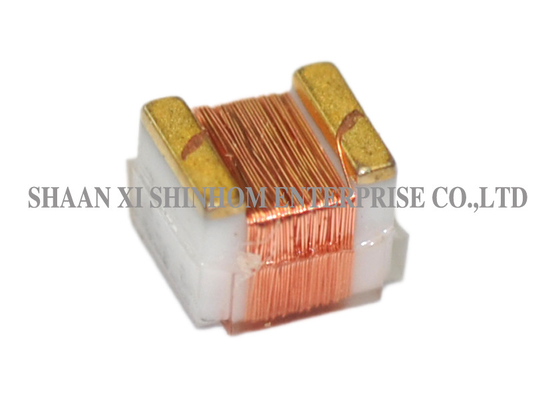

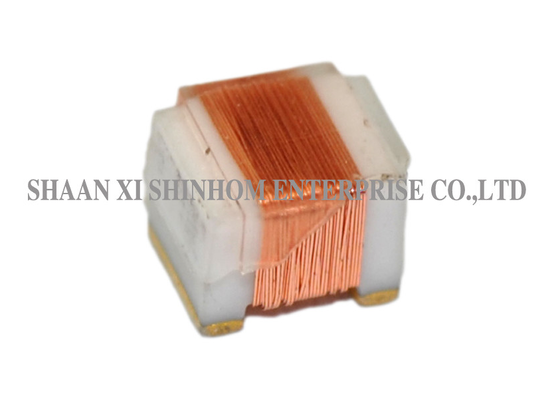

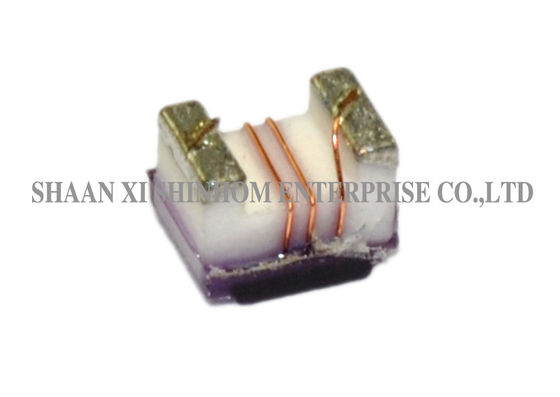

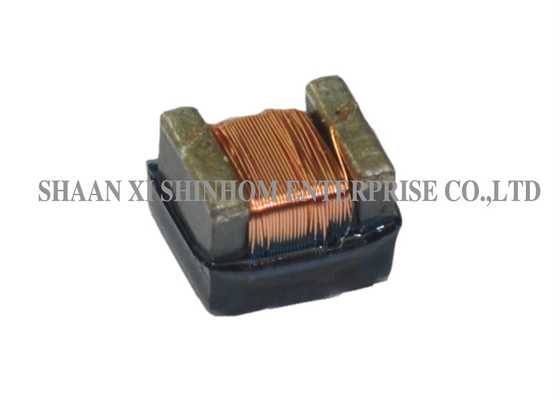

سلف سرامیکی SMD سیم‌پیچ شده سری AISC با Q بالا و SRF بالا برای ارتباطات بی‌سیم و GPS

راسری AISCالقاگر سرامیکی سیم پیچ SMD دارای طراحی فرکانس بالا و ساختار سیم پیچ است که فاکتور Q بالا و ویژگی های فرکانس خود تشدید بالا را ارائه می دهد و عملکرد عالی انتقال سیگنال را در مدارهای فرکانس بالا تضمین می کند. این محصول یک هسته سرامیکی را به صورت استاندارد، با هسته فریت اختیاری، مناسب برای فرکانس های مختلف و نیازهای اندوکتانس ارائه می دهد. قابلیت اطمینان بالا و پایداری حرارتی عالی عملکرد پایدار طولانی مدت در شرایط مختلف را تضمین می کند. چندین اندازه استاندارد از 0402 تا 1812 برای برآوردن الزامات مختلف چیدمان PCB موجود است. به طور گسترده در مودم ها، دستگاه های بی سیم سیار، تلفن های بی سیم، سیستم های موقعیت یابی GPS و سیستم های مخابراتی استفاده می شود.

ویژگی ها:

• هسته سرامیکی (هسته فریت اختیاری)
• طراحی فرکانس بالا
• مقادیر Q عالی
• SRF عالی
• قابلیت اطمینان بالا
• پایداری حرارتی عالی
• سایز 0402/0603/0805/1008/1210/1812

برنامه های کاربردی:

• مودم ها
• رادیوهای موبایل
• تلفن های بی سیم
• سیستم های موقعیت یاب جهانی
• سیستم های مخابراتی

اطلاعات فنی:

• تست: (معادل قابل قبول)، دکتانس: HP4191A، Q:HP4291A،SRF:HP8753B،RDC:اندازه گیری شده @25℃
• دمای کارکرد: سرامیک-40 تا +125 درجه سانتیگراد
• متالیزاسیون پد: تنگستن نیکل با فلاش طلایی
• روش های لحیم کاری: موج، جریان مجدد، فاز بخار
• قابلیت لحیم کاری: حداکثر 260 درجه سانتیگراد به مدت 10 ثانیه

نکات: اندازه محصول و اندوکتانس را می توان سفارشی کرد

سوالات متداول

س: چگونه بین هسته سرامیکی و هسته فریت انتخاب کنیم؟

الف: هسته های سرامیکیضریب Q بالاتر و ویژگی های فرکانس بالا بهتر، مناسب برای باندهای RF و مایکروویو.هسته های فریتدارای نفوذپذیری مغناطیسی بالاتری هستند که به مقادیر اندوکتانس بزرگتر در همان حجم اجازه می دهد، مناسب برای کاربردهای فرکانس پایین یا کاربردهایی که به مقادیر اندوکتانس بالاتر نیاز دارند. سرامیک پیکربندی استاندارد است، در حالی که فریت یک انتخاب اختیاری است.

س: مزایای ضریب Q بالا برای طراحی مدار چیست؟

الف:ضریب Q بالا به معنای اتلاف انرژی کمتر و انتخاب فرکانس بهتر در فرکانس های خاص است. بهره و گزینش مدار تشدید را بهبود می بخشد، تلفات درج را کاهش می دهد، رد فیلتر خارج از باند را بهبود می بخشد، و ثبات فرکانس نوسانگر را افزایش می دهد.

س: چه اندازه بسته بندی برای این سری موجود است؟

الف:شش اندازه استاندارد موجود است:0402، 0603، 0805، 1008، 1210، و 1812. آنها را می توان به طور انعطاف پذیر بر اساس فضای PCB و الزامات اندوکتانس انتخاب کرد.

س: مزایای ساختار سیم پیچ در مقایسه با ساختار چند لایه چیست؟

الف:ساختار سیم پیچ ضریب Q بالاتر و ظرفیت جریان بالاتر در فرکانس‌های بالا را ارائه می‌دهد، به ویژه برای کاربردهای فرکانس بالا که نیاز به ضریب Q بالا و جریان بالا دارند، مانند قسمت‌های جلویی RF و تقویت‌کننده‌های توان.
