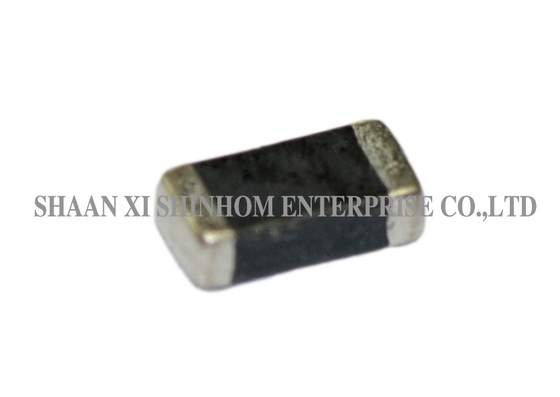

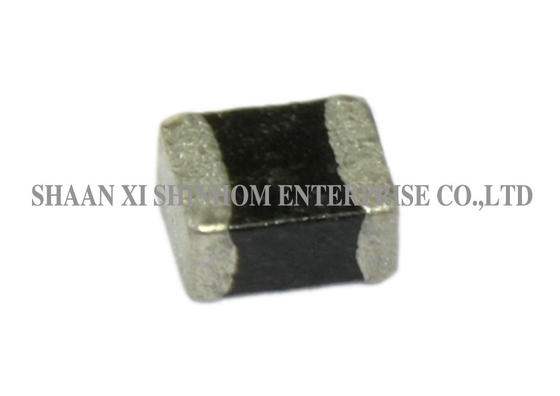

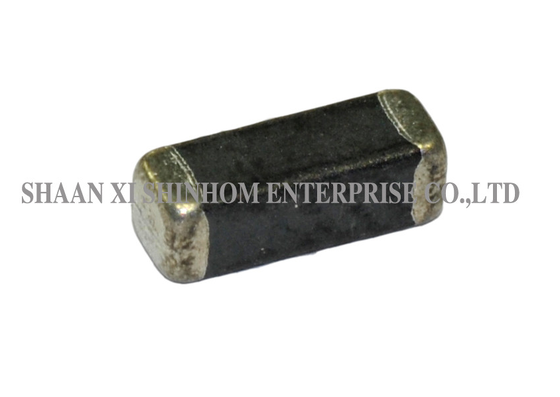

AIML0603 سری سلف تراشه چند لایه با مقاومت DC پایین برای دستگاه‌های ارتباطی و لوازم الکترونیکی قابل حمل

سلف‌های تراشه‌ای سری AIML0603

سری AIML0603 سلف تراشه‌ای چند لایه دارای طراحی مدار مغناطیسی بسته است که به طور موثر از تداخل جلوگیری می‌کند. این محصول DCR پایین و قابلیت اطمینان بالا را ارائه می‌دهد و یکپارچگی انتقال سیگنال را در مدارهای فرکانس بالا تضمین می‌کند. این محصول قابلیت لحیم‌کاری عالی را ارائه می‌دهد و برای فرآیندهای نصب با چگالی بالا و لحیم‌کاری مجدد مناسب است. اندازه‌های استاندارد متعدد از 0402 تا 1210 برای برآورده کردن الزامات مختلف طرح PCB موجود است. این محصول به طور گسترده در کامپیوترهای شخصی، دستگاه‌های قابل حمل، دستگاه‌های ذخیره‌سازی، تجهیزات پزشکی، ابزارهای تست و اندازه‌گیری، پرینترها، کنترل‌کننده‌های اتوماسیون، مبدل‌ها و تجهیزات ارتباطی استفاده می‌شود.

ویژگی‌ها

• قابلیت اطمینان بالا
• اندازه‌های 0402 / 0603 / 0805 / 1206 / 1210
• مدار مغناطیسی بسته
• جلوگیری از تداخل
• قابلیت لحیم‌کاری عالی
• اقدامات متقابل برای انطباق با FCC، VDE، CSA، VCCI و CE
• مدار مغناطیسی بسته از تداخل جلوگیری می‌کند
• مناسب برای نصب با چگالی بالا و لحیم‌کاری مجدد

کاربردها

1. کامپیوترهای شخصی
2. تجهیزات قابل حمل
3. CD-ROM، هارد دیسک، مودم، پرینترها
4. DSC، DVC، PDA، DVD و HDD
5. تجهیزات پزشکی
6. تجهیزات تست/اندازه‌گیری
7. تجهیزات پرینتر
8. کنترل‌کننده تجهیزات خودکار
9. مبدل‌ها
10. دستگاه ارتباطی، تلفن همراه، GPS، PDA

اطلاعات فنی

1. تست: (معادل‌ها قابل قبول هستند) اندوکتانس و Q-HP4195A+HP41951
2. DCR: VOAC-7412
3. SRF: HP8753C
4. قابلیت لحیم‌کاری: 75% از الکترود ترمینال باید پوشیده شود پیش‌گرمایش: @ 180℃±5℃ به مدت 2-3 دقیقه دمای لحیم‌کاری: 230℃ به مدت 4 ثانیه ±1 ثانیه فلاکس: غوطه‌وری در محلول متانول با کلوفونی به مدت 3 تا 5 ثانیه.
5. IDC: جریان DC که در آن مقدار اولیه L با اعمال بایاس DC 5% کاهش می‌یابد یا مقدار جریانی که در آن دمای المان 20℃ افزایش می‌یابد.
6. دمای عملیاتی: -40℃ تا +100℃
7. یادداشت‌ها: اندازه محصول و اندوکتانس قابل سفارشی‌سازی هستند

سوالات متداول

س: چه اندازه‌های بسته‌بندی برای این سری موجود است؟

پاسخ: پنج اندازه استاندارد موجود است: 0402، 0603، 0805، 1206 و 1210. اینها را می‌توان بر اساس فضای PCB و الزامات اندوکتانس به طور انعطاف‌پذیر انتخاب کرد.

س: آیا این محصول برای لحیم‌کاری مجدد مناسب است؟

پاسخ: بله. این محصول با قابلیت لحیم‌کاری عالی برای لحیم‌کاری مجدد مناسب است و آن را برای خطوط تولید خودکار SMT و نصب با چگالی بالا مناسب می‌سازد.

س: چگونه برای نمونه درخواست دهیم؟ زمان تحویل چقدر است؟

پاسخ: شما می‌توانید درخواست نمونه را از طریق وب‌سایت یا ایمیل ما ارسال کنید. لطفاً اطلاعات شرکت و مدل هدف خود (شامل اندازه و مقدار اندوکتانس) را ارائه دهید. نمونه‌ها رایگان هستند و ظرف 3-5 روز کاری ارسال می‌شوند. زمان تحویل سفارش انبوه به طور کلی 2-8 هفته است.
