محرک تراشه Q بالا AIML0603C برای ارتباطات بی سیم و ماژول بلوتوث

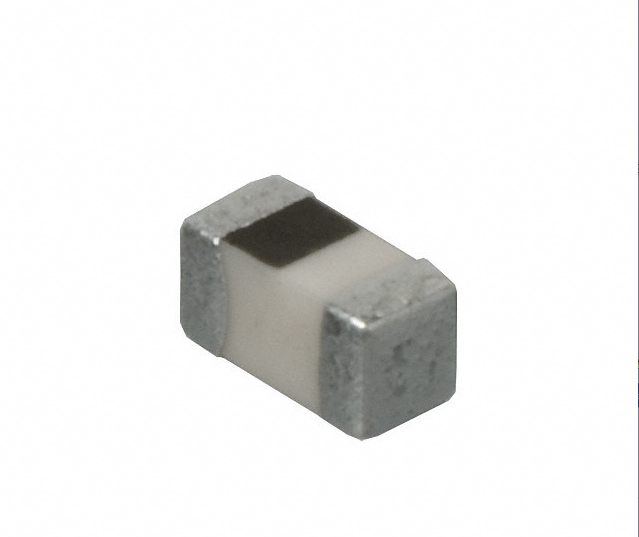

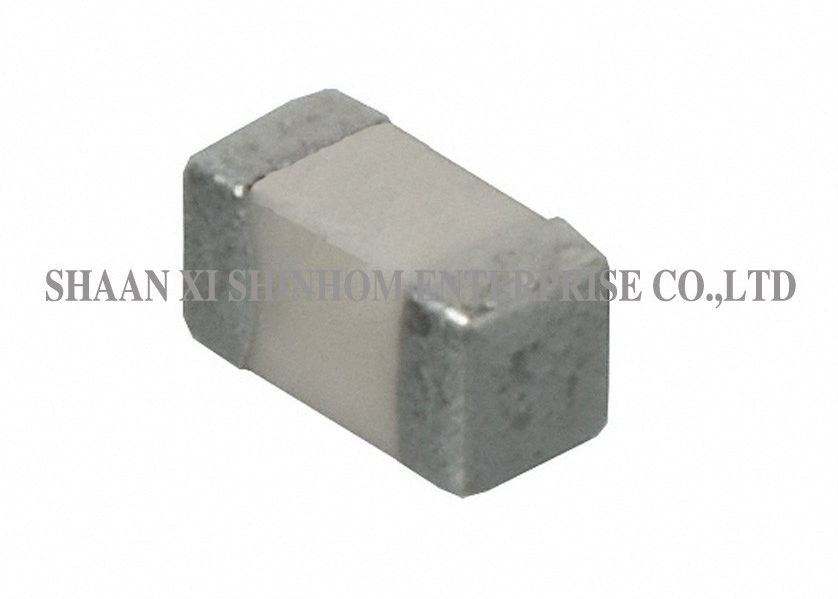

AIML0603C هندوکتورهای تراشه های سرامیکی

درسری AIML0603Cشیپ های سرامیکی با استفاده از تکنولوژی پیشرفته فیلم نازک تولید می شوند. محدوده نفوذ از 1.2nH تا 100nH را پوشش می دهد. جریان نامی 500mA است. دارای فرکانس خود-رایزون کننده بالا و DCR پایین است.0201 اندازه فوق العاده کوچک (0.6 × 0.3mm) با طراحی بدون سرب مناسب برای کاربردهای نصب سطح با چگالی بالا است. پوشش شیشه ی مژه دقت بالا و حرکت مقاومت پایین را فراهم می کند.مقاومت به شوک حرارتی، و با هر دو فرآیند جوش موج و جوش مجدد سازگار است. این به طور گسترده ای در مدار های RF فرکانس بالا، ارتباطات بی سیم، ماژول های بلوتوث، GPS، تلفن های همراه،و شبکه های مختلف فیلتر و تطابق فرکانس بالا.

ویژگی ها:

1. تکنولوژی پیشرفته فیلم نازک
2. اندازه کوچک 0201 در دسترس است
3. اندازه کوچک، هیچ سرب برای نصب سطح با چگالی بالا مناسب نیست
4. ارزش مقاومت پایین از highB
5. قابلیت جوش و شوک گرما عالی
6. مناسب برای جوش موج و جوش مجدد
7. شیشه ای با پوشش زعفران و دقت بالا، حرکت مقاومت کوچک
8. محصولات سازگار با محیط زیست

برنامه ها:

1. تجهیزات پزشکی
2. تجهیزات آزمایش و اندازه گیری
3. تجهیزات چاپگر
4. کنترل کننده اتوماتیک تجهیزات
5. تبدیل کننده ها
6. دستگاه ارتباطی، تلفن همراه، GPS، PDA
7. کامپیوترهای شخصی
8. تجهیزات قابل حمل
9. CD-ROM، هارد دیسک، مودم، پرینتر
10. تبدیل کننده های DC - DC
11. DSC، DVC، PDA، DVD و HDD

اطلاعات فنی:

1. قابلیت جوش:90٪ از الکترود پایینی باید پوشانده شود:@ 260 °C ± 5 °C برای 160 ثانیه جوش:H63AA جریان جوش Eutectic:Rosin،Dip برای 5 ثانیه ± 1 ثانیه
2. شوک حرارتی: محرک باید در حدود ± 5٪ از مقدار اولیه باشد و Q باید در حدود ± 30٪ از مقدار اولیه باشد هنگامی که دمای -40 °C و + 85 °C برای 30 دقیقه برای هر 100 چرخه است.
3. دمای کار:-25°C تا +85°C
4. دمای نگهداری: -40°C تا +85°C

سوالات عمومی

سوال: مزایای تکنولوژی فیلم نازک در مقایسه با تکنولوژی سرامیک چند لایه چیست؟

الف:تکنولوژی فیلم نازک از فرآیندهای فوتولیتوگرافی برای تولید استفاده می کند، که دقت بالاتر، تحمل سخت تر و پارامترهای انگل کمتر را ارائه می دهد.فاکتور Q بالاتري و فرکانس خودسازنده بالاتري در فرکانس هاي بالا فراهم ميکنه، که آن را به ویژه برای برنامه های RF و مایکروویو مناسب می کند. تکنولوژی سرامیک چند لایه هزینه کمتری دارد و برای برنامه های فرکانس بالا مناسب است.

سوال: مزایایی که از اندازه بسیار کوچک 0201 دارد چیست؟

الف:اندازه 0201 (0.6 × 0.3 میلی متر) یکی از کوچکترین بسته های SMD در دسترس است. این به شدت فضای PCB را صرفه جویی می کند و برای ماژول های SMT با چگالی بالا و طرح های دستگاه های قابل حمل فشرده مناسب است.

س: مزایایی که از پوشش شیشه ی مینا استفاده می شود چیست؟

الف:پوشش شیشه ی زعفرانی دقت بالا و حرکت مقاومت پایین را فراهم می کند، اطمینان حاصل می کند که محرک عملکرد الکتریکی پایدار را تحت تغییرات دمایی و استفاده طولانی مدت حفظ می کند،بهبود قابلیت اطمینان محصول.
