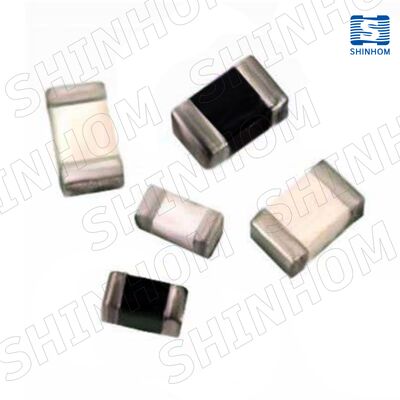

اندوکتور تراشه SMD مغناطیسی محافظت شده و دانه فرایت با اندوکتانس 1μH ≈ 100μH برای فیلتر EMI / RFI

ماسلف های تراشه SMD و دانه های فریتبا استفاده از آن تولید می شوندتکنولوژی سرامیک چند لایهبا ضریب Q بالا و ویژگی های فرکانس خود تشدید عالی (SRF). آنها برای تطبیق امپدانس و رزونانس در مدارهای RF و IF فرکانس بالا طراحی شده اند. این سری اندازه های بسته بندی فشرده را پوشش می دهد.0201 تا 1206، با محدوده اندوکتانس از0.047μH تا 120μH، و از گزینه های تحمل پشتیبانی می کند± 5% و ± 10%. ساختار محافظ مغناطیسی به طور موثری از جفت شدن بین القاگر جلوگیری می کند و آن را برای برنامه های کاربردی با محدودیت فضا و عملکرد حیاتی مانند گوشی های هوشمند، دستگاه های ارتباط بی سیم، الکترونیک خودرو و سیستم های رادار مناسب می کند.

• فناوری سرامیک چند لایه- دقت بالا و قوام عالی
• فاکتور Q بالا- بهبود انتخاب مدار RF
• SRF بالا- مناسب برای کاربردهای فرکانس بالا
• گزینه های اندازه فشرده– 0201 / 0402 / 0603 / 0805 / 1206
• محدوده اندوکتانس- 0.047 میکروH تا 120 میکروH
• گزینه های تحمل– ± 0.3 nH / ± 5٪ / ± 10٪
• ساختار محافظ مغناطیسی- تداخل جفت متقابل را حذف می کند
• دمای عملیاتی-55 درجه سانتیگراد تا +125 درجه سانتیگراد

• مبدل های DC/DC
• کامپیوترهای نوت بوک
• تجهیزات با باتری
• دوربین های دیجیتال و اسکنر
• دستگاه های CD-ROM / DVD
• PDA و الکترونیک قابل حمل

س: تفاوت بین سلف های تراشه چند لایه و سلف های تراشه سیمی چیست؟

الف:
سلف های تراشه چند لایه با استفاده از فناوری چاپ سرامیک چند لایه تولید می شوند که اندازه کوچکتر و سازگاری بالاتری را ارائه می دهند و آنها را برای نصب با تراکم بالا و کاربردهای فرکانس بالا مناسب می کند. سلف های تراشه سیمی معمولاً ضریب Q بالاتر و قابلیت مدیریت جریان بالاتر را ارائه می دهند، اما اندازه آنها نسبتاً بزرگتر است.

س: مزایای ساختار محافظ مغناطیسی در سری AIML چیست؟

الف:ساختار محافظ مغناطیسی به طور موثری نشت میدان الکترومغناطیسی را سرکوب می کند و از جفت شدن متقابل بین سلف ها جلوگیری می کند. این اجازه می دهد تا چندین جزء بدون تداخل متقابل روی یک PCB جمع و جور در کنار هم قرار گیرند و به ویژه برای طراحی های RF با چگالی بالا و مدارهای ارتباطی مناسب است.

س: چگونه اندازه بسته مناسب را انتخاب کنم؟

الف:0201 / 0402: دستگاه های قابل حمل فوق العاده فشرده

0603 / 0805: برنامه های کاربردی همه منظوره با عملکرد و اندازه متعادل

1206/1210/1806: کاربردهایی که به جریان بالاتر یا مقادیر اندوکتانس بزرگتر نیاز دارند
