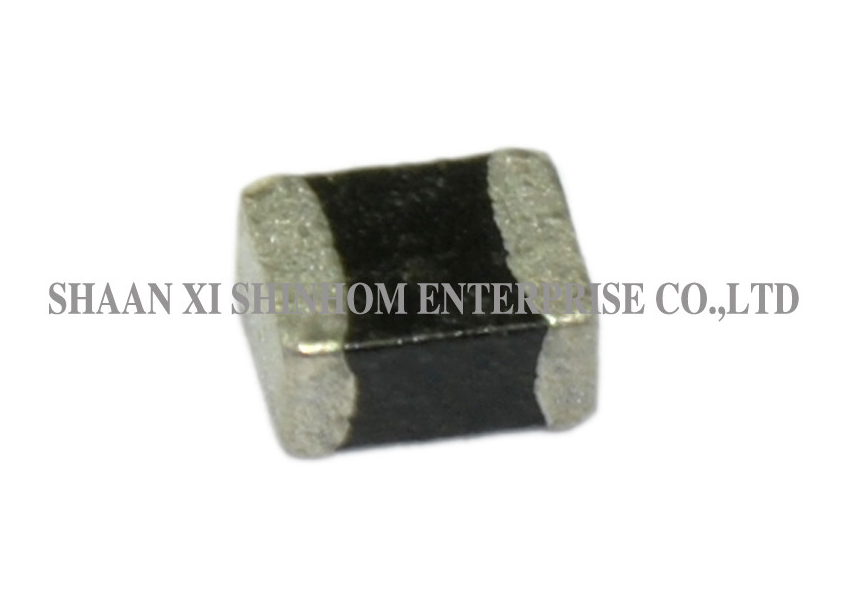

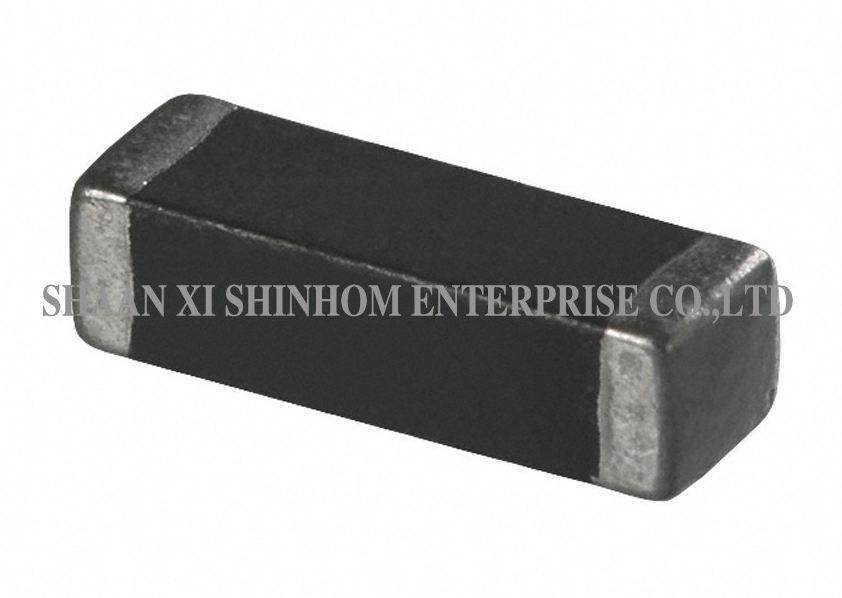

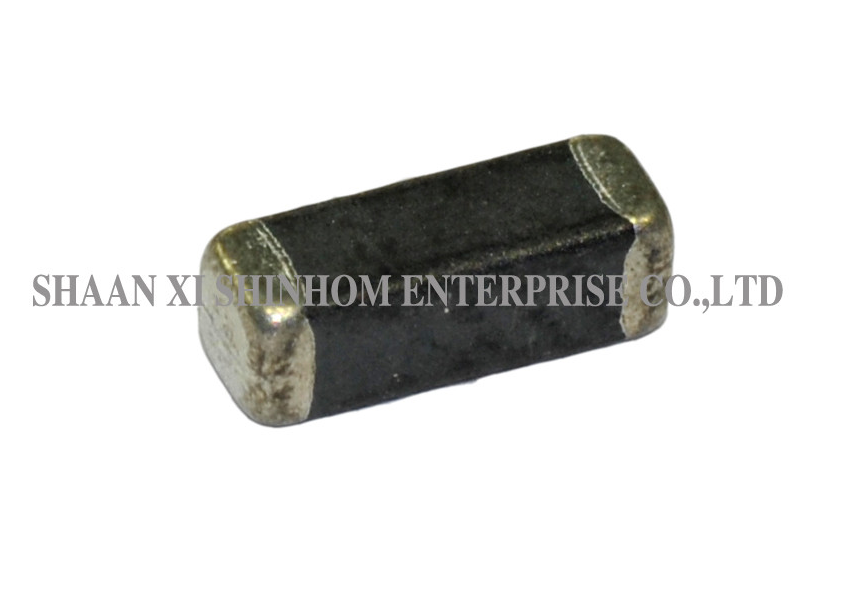

AIML1206 سری سلف تراشه چند لایه با مقاومت DC پایین برای دستگاه‌های ارتباطی

درسری AIML1206یک هندوکتور تراشه چند لایه ایویژگی های aطراحی مدار مغناطیسی بستهکه به طور موثر مانع از crosstalk می شود.DCR پایین,قابلیت اطمینان بالاوقابلیت جوش عالی، اطمینان از یکپارچگی انتقال سیگنال در مدارهای فرکانس بالا.این محصول براینصب با چگالی بالاوجوشاندن مجددچندین اندازه استاندارد از0402 تا 1210برای برآورده کردن الزامات مختلف طرح PCB در دسترس هستند.از آن به طور گسترده ای درکامپیوترهای شخصی,دستگاه های قابل حمل,تجهیزات پزشکی,ابزار آزمایش و اندازه گیری,تجهیزات چاپگروتجهیزات ارتباطی.

ویژگی ها:

• مدار مغناطیسی بسته
• قابلیت جوش عالی قابلیت اطمینان بالا
• اندازه ها 0402 / 0603 / 0805 / 1206 / 1210
• اقدامات مقابله ای برای انطباق با FCC،VDE،CSA،VCCI و CE
• مدار مغناطیسی بسته از سر و صداهای متقابل جلوگیری می کند
• مناسب برای نصب تراکم بالا و جوشاندن مجدد جریان

برنامه ها:

• کامپیوترهای شخصی
• تجهیزات قابل حمل
• تجهیزات پزشکی
• تجهیزات آزمایش و اندازه گیری
• تجهیزات چاپگر
• دستگاه ارتباطی، تلفن همراه، GPS، PDA

اطلاعات فنی:

1. آزمایش: ((معادلات قابل قبول) لوله کشی و Q-HP4195A+HP41951
2. DCR:VOAC-7412
3. الکترود باید پوشانده شود:@ 180°C±5°C برای 2-3 دقیقه دمای جوش: 230°C برای 4 ثانیه ±1 ثانیه جریان: غوطه ور شدن در محلول متانول با Colophony برای 3 تا 5 ثانیه.
4. IDC: جریان DC که در آن مقدار L اولیه با استفاده از انحراف DC 5٪ کاهش می یابد یا مقدار جریان که در آن دمای عنصر 20 °C افزایش می یابد
5. دمای کار: -40°C تا +100°C

توجه: اندازه محصول و نفوذ می تواند سفارشی شود

سوالات عمومی

س: مزایای طراحی مدار مغناطیسی بسته چیست؟

الف:مدار مغناطیسی بسته جریان مغناطیسی را در داخل هسته محدود می کند. به طور موثر جریان نشت و تداخل الکترومغناطیسی را به مدار های اطراف کاهش می دهد.در حالی که جلوگیری از اتصال مغناطیسی crosstalk بین اجزای مجاوردر طرح های PCB با چگالی بالا، یکپارچگی سیگنال و سازگاری الکترومغناطیسی سیستم را به طور قابل توجهی بهبود می بخشد.

سوال: این محصول با چه استانداردهای بین المللی مطابقت دارد؟

الف:این محصول با استانداردهای بین المللی مطابقت دارد که شاملFCC (آمریکا),VDE (آلمان),CSA (کانادا),VCCI (ژاپون)وCE (EU)، پاسخگویی به الزامات سازگاری الکترومغناطیسی و ایمنی بازارهای بزرگ جهانی.

س: چه اندازه بسته بندی برای این سری در دسترس است؟

الف:پنج اندازه استاندارد در دسترس است:0402، 0603، 0805، 1206 و 1210آنها می توانند به طور انعطاف پذیر بر اساس فضای PCB و الزامات نفوذ انتخاب شوند.

س: آیا این محصول برای جوش مجدد مناسب است؟

الف:بله، این محصول برای جوش مجدد با قابلیت جوش عالی مناسب است، که آن را برای خطوط تولید SMT خودکار و نصب با چگالی بالا مناسب می کند.
