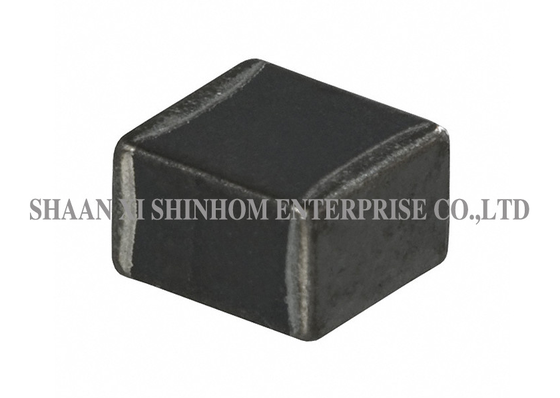

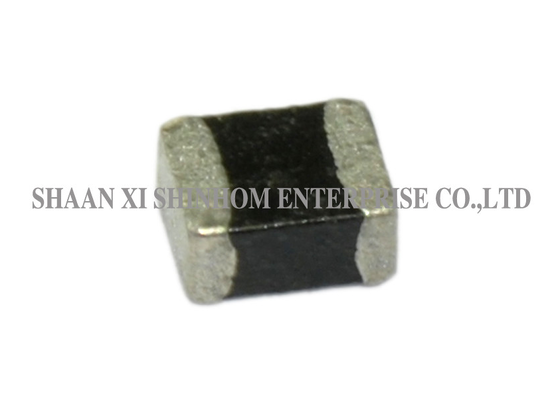

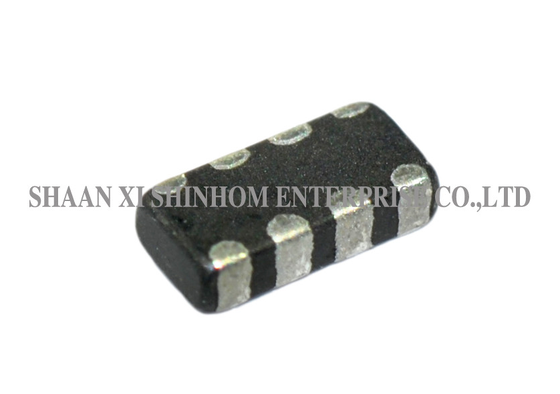

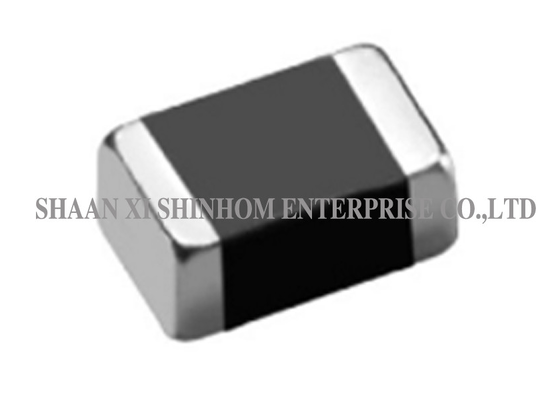

سلف تراشه سرامیکی چند لایه سری AIML0805 برای نصب با چگالی بالا و لحیم کاری مجدد

سری AIML0805 سلف تراشه چند لایه دارای طراحی مدار مغناطیسی بسته است که به طور موثر از تداخل جلوگیری می کند. این محصول قابلیت اطمینان بالا و فرآیندهای قابلیت لحیم کاری عالی را ارائه می دهد و یکپارچگی انتقال سیگنال را در مدارهای فرکانس بالا تضمین می کند.این محصول برای نصب با چگالی بالا و فرآیندهای لحیم کاری مجدد مناسب است و با استانداردهای بین المللی از جمله FCC، VDE، CSA، VCCI و CE است.اندازه های استاندارد متعدد از 0402 تا 1210 برای برآورده کردن الزامات مختلف چیدمان PCB موجود است.این محصول به طور گسترده در CD-ROM ها، درایوهای هارد دیسک، مودم ها، پرینترها، دستگاه های قابل حمل، تجهیزات پزشکی، ابزارهای تست و اندازه گیری، مبدل ها، کنترل کننده های اتوماسیون و تجهیزات ارتباطی است.

ویژگی ها:

1. از تداخل جلوگیری می کند
2. قابلیت اطمینان بالا
3. قابلیت لحیم کاری عالی
4. مدار مغناطیسی بسته
5. مدار مغناطیسی بسته از تداخل جلوگیری می کند
6. اندازه های 0402 / 0603 / 0805 / 1206 / 1210
7. مناسب برای نصب با چگالی بالا و لحیم کاری مجدد
8. اقدامات متقابل برای انطباق با FCC، VDE، CSA، VCCI و CE

کاربردها:

1. CD-ROM، هارد دیسک، مودم، پرینتر
2. تجهیزات چاپگر
3. تجهیزات قابل حمل
4. DSC، DVC، PDA، DVD و HDD
5. تجهیزات پزشکی
6. تجهیزات تست/اندازه گیری
7. مبدل ها
8. کنترل کننده تجهیزات خودکار
9. دستگاه ارتباطی، تلفن همراه، GPS، PDA
10. کامپیوترهای شخصی

اطلاعات فنی:

1. تست: (معادل ها قابل قبول هستند) اندوکتانس و Q-HP4195A+HP41951
2. الکترود باید پوشانده شود پیش گرمایش: @ 180 درجه سانتیگراد ± 5 درجه سانتیگراد به مدت 2-3 دقیقه دمای لحیم کاری: 230 درجه سانتیگراد به مدت 4 ثانیه ± 1 ثانیه فلاکس: غوطه ور شدن در محلول متانول با کلوفونی به مدت 3 تا 5 ثانیه.
3. جریان DC: جریان DC که در آن مقدار اولیه L با اعمال بایاس DC 5٪ کاهش می یابد یا مقدار جریانی که در آن دمای عنصر 20 درجه سانتیگراد افزایش می یابد.
4. دمای عملیاتی: -40 درجه سانتیگراد تا +100 درجه سانتیگراد

یادداشت ها: اندازه محصول و اندوکتانس قابل سفارشی سازی است

سوالات متداول

س: چه اندازه بسته هایی برای این سری موجود است؟

پاسخ: پنج اندازه استاندارد موجود است: 0402، 0603، 0805، 1206 و 1210. آنها را می توان بر اساس فضای PCB و الزامات اندوکتانس به طور انعطاف پذیر انتخاب کرد.

س: آیا این محصول برای لحیم کاری مجدد مناسب است؟

پاسخ: بله. این محصول برای لحیم کاری مجدد با قابلیت لحیم کاری عالی مناسب است و آن را برای خطوط تولید خودکار SMT و نصب با چگالی بالا مناسب می کند.

س: چگونه برای نمونه درخواست دهیم؟ زمان تحویل چقدر است؟

پاسخ: شما می توانید درخواست نمونه را از طریق وب سایت یا ایمیل ما ارسال کنید. لطفاً اطلاعات شرکت و مدل هدف خود را (شامل اندازه و مقدار اندوکتانس) ارائه دهید. نمونه ها رایگان هستند و ظرف 3-5 روز کاری ارسال می شوند. زمان تحویل سفارش انبوه به طور کلی 2-8 هفته است.
