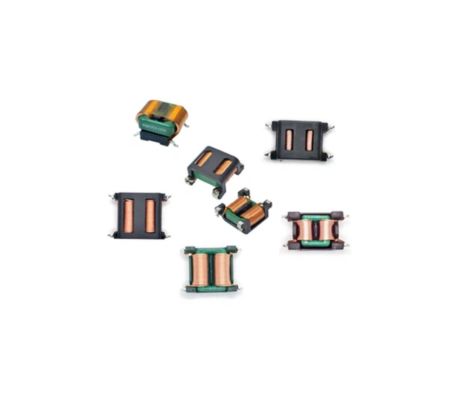

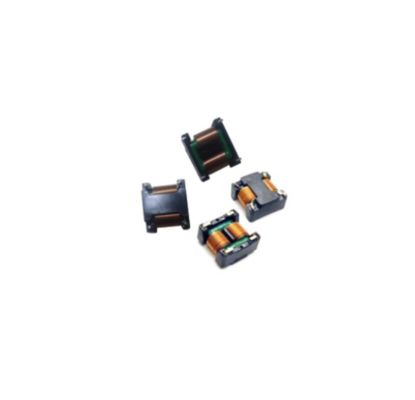

چوک حالت مشترک با عملکرد بالا و مقاومت کم UL94V-0 و سلف SMD برای فیلتر نویز

طراحی شده برای راه حل های مدیریت انرژی قوی، سری SQS1515A شامل کارایی بالاهشدارهای SMDطراحی شده به عنوان نخستفیلترهای منبع برق. اينهاDCR پایین، خفه شدن حالت مشترکاستفاده از یک هسته مربع و مواد پیشرفته با نفوذ بالا برای ارائه سرکوب سر و صدای حالت مشترک برتر، که با مقاومت بالا در فرکانس های پایین و نشت هسته حداقل مشخص می شود.

• بسته مسطح SMD فشرده برای طرح های PCB با چگالی بالا
• ساختار هسته مربع برای نشت کم و مقاومت DC بسیار کم (DCR)
• مواد نفوذی بالا مانع بالا در فرکانس های پایین را تضمین می کند
• خفیف شدن صدای عالی به دلیل ظرفیت کم منحرف
• ولتاژ مقاومت بالا و مقاومت عایق بالا
• درجه ی قابل اشتعال UL94V-0
• مطابقت با RoHS و REACH

• فرکانس آزمایش: 1.0 kHz، 0.25 V
• ولتاژ نامی: 80 وات - 265 وات
• ولتاژ مقاومت: 1.0 kVac برای 2 ثانیه
• محدوده دمای کار: -25°C تا +125°C (از جمله افزایش دمای کویل)
• محدوده دمای ذخیره سازی: -25°C تا +100°C
• مقاومت عایق بندی: 100 MΩ دقیقه @ 500 Vdc

سری SQS1515A انتخاب ایده آل برای فیلتر کردن EMI موثر در طیف گسترده ای از برنامه های کاربردی متوسط تا قدرت بالا است، از جمله:

• منبع برق حالت سوئیچینگ (SMPS):طرح های با تراکم بالا و قدرت بالا برای الکترونیک صنعتی و مصرفی
• الکترونیک مصرفی:آداپتورهای برق، تلویزیون های LCD/LED و شارژر های باتری با جریان بالا
• لوازم خانگی:ماشین لباسشویی، تهویه مطبوع و سایر وسایل خانگی با قدرت بالا
• تجهیزات صنعتی:منابع برق برای موتورهای محرک، سیستم های کنترل و ماشین آلات اتوماسیون
