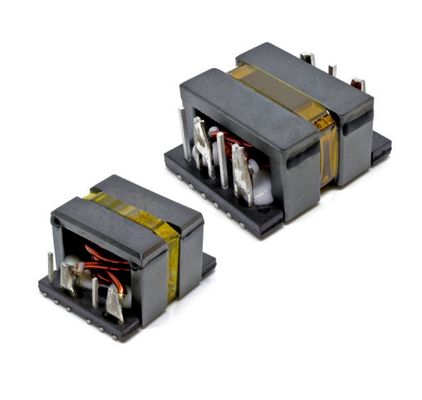

جزئیات محصول: خفه کننده های حالت مشترک SMT تراز TPER19/25 سری

طراحی شده برای سیستم های برق با سر و صدا بالا، سری TPER ارائه می دهد EMI سرکوب صنعت پیشرو با39A جریان نامینیوعایق 1500 ولت. با استفاده از هسته های مسطح ER19 / ER25 ، DCR بسیار پایین (تا 1.4mΩ) و کنترل SRF دقیق (0.95 ∼2.0MHz) را به دست می آورد. ساخت SMT محافظ به حداقل می رسد ،در حالی که انطباق RoHS/EIA481 آمادگی مونتاژ خودکار را تضمین می کندبهینه سازی برای همبستگی با فیلترهای EMC در شارژرهای خودروهای الکتریکی و اینورترهای صنعتی.

ویژگی ها

سیستم عامل های اصلی

• ER19: 24.9×21.6×16.9mm حداکثر

• ER25: 30.5 × 27 × 18mm حداکثر

برقی @25°C (در هر سند)

عملکرد

• دمای عملیاتی: از 40°C تا +150°C (TPER25)

• نرخ فعلی: بر اساس افزایش دمای 50 درجه سانتیگراد (بردای هوای آزاد)

• نوار/رول: مطابق با EIA481

* جریان نامی = جریان RMS که باعث افزایش دمای 50 درجه سانتیگراد می شود

درخواست ها

وسایل نقلیه الکتریکی

• تبدیل کننده های DC-DC (حمایت از جریان 39A برای سیستم های باتری)

• شارژر های داخلی (SRF 1.42MHz به باند های CISPR 25 EMI هدف قرار می دهد)

قدرت صنعتی

• اینورترهای خورشیدی (عزل 1500 ولت برای سیستم های اتوبوس 1.2kV)

• درایو های موتور (1.4mΩ DCR کاهش کاهش قدرت)

داده ها و مخابرات

• PSU های سرور (2.0MHz SRF صدای حالت سوئیچ را سرکوب می کند)

• ماژول های قدرت 5G (پروفیل مسطح برای PCB های چگالی بالا مناسب است)

الکترونیک مصرفی

• آداپتورهای USB-PD 3.1 (1.42MHz حداکثر مقاومت برای طرح های 140W)

• درایورهای LED (مطابق با RoHS برای بازارهای جهانی)

سوالات عمومی

س: چگونه خفه شدن مسطح از هسته های تورئیدی بهتر است؟
A: 30٪ پروفایل پایین تر (18mm در مقابل 25mm) ، 50٪ مونتاژ سریعتر (SMT در مقابل سوراخ) ، و کنترل SRF دقیق تر (± 5٪ در مقابل ± 20٪).

س: آیا می تواند جایگزین محرک های قدرت در مدارهای DC-DC شود؟
A: نه. برای سرکوب EMI طراحی شده است (نه ذخیره انرژی). برای انطباق کامل EMC با محرک های قدرت جفت شود.

س: آیا کاهش حرارتی در دمای محیط بالا مورد نیاز است؟
ج: بله. حداکثر جریان = جریان نامی × [ ((150 محیط حرارت) / 50]. به عنوان مثال: 39A @ 25 ° C → 23.4A @ 120 ° C.

س: منحنی های مقاومت سفارشی پشتیبانی می شود؟
ج: بله. تماس برای تنظیم SRF (به عنوان مثال، 1.0MHz ± 3٪ برای دستگاه های پزشکی).
