چوک حالت معمولی SMD سری CMD CM0705 با عملکرد تضعیف بالا، محدوده اندوکتانس وسیع و قابلیت جداسازی بالا

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
برجسته کردن:

چوک حالت معمولی با عملکرد تضعیف بالا

,

چوک حالت مشترک با دامنه سلف گسترده

,

سلف حالت معمولی با قابلیت جداسازی بالا
اطلاعات اولیه
محل منبع: چین
نام تجاری: SHINHOM
گواهی: RoHS
شماره مدل: CM0705
سند: CM0705 Series_.pdf
پرداخت
زمان تحویل: 2 تا 8 هفته
شرایط پرداخت: L/C، T/T
توضیحات محصول

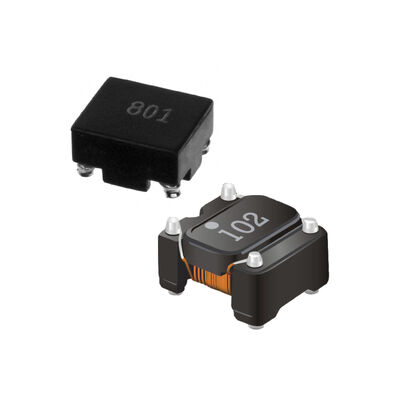

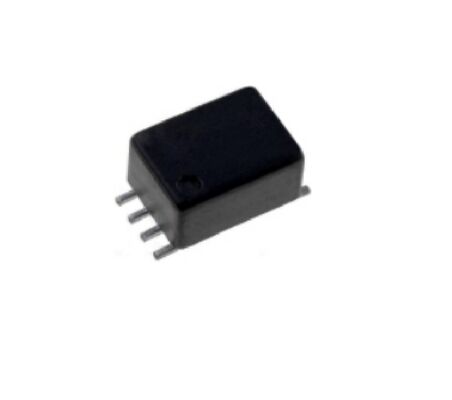

CMD حالت معمولی چوک CM0705 سری
چوک معمولی CMD سری CM0705 یک چوک معمولی SMD فشرده است که برای سرکوب موثر نویز در مدارهای الکترونیکی با چگالی بالا طراحی شده است. این سری با داشتن یک بسته نصب سطحی مینیاتوری که برای مونتاژ در محل بهینه شده است، همسطحیت قابل اعتماد و عملکرد الکتریکی ثابتی را در طیف وسیعی از فرکانس ارائه می دهد.
سری CM0705 با گزینه‌های اندوکتانس متعدد و ولتاژ تست خط به خط بالا 500 Vrms، برای برنامه‌هایی که نیاز به فیلتر EMI پایدار و حفاظت از یکپارچگی سیگنال دارند، مناسب است. طراحی قوی و محدوده دمای عملیاتی گسترده آن، آن را به یک سلف حالت مشترک روی سطح قابل اعتماد برای لوازم الکترونیکی مصرفی، صنعتی و ارتباطی تبدیل کرده است.
ویژگی های کلیدی
  • طراحی نصب سطحی- بسته SMD جمع و جور سازگار با مونتاژ خودکار انتخاب و مکان
  • عملکرد میرایی بالا- برای سرکوب موثر نویز EMI در محدوده فرکانس وسیع طراحی شده است
  • محدوده اندوکتانس وسیع- مقادیر اندوکتانس از 47 µH تا 12000 µH (وابسته به مدل)
  • جریان نامی پایدار- جریان نامی تا 500 میلی آمپر بسته به شماره قطعه
  • مقاومت DC پایین- مقادیر DCR بهینه شده برای به حداقل رساندن تلفات برق
  • قابلیت جداسازی بالا- ولتاژ تست 500 Vrms بین سیم پیچ ها (خط به خط)
  • محدوده دمای گسترده- دمای کارکرد از -25 درجه سانتیگراد تا +105 درجه سانتیگراد
ویژگی های الکتریکی
مشخصات اندازه گیری شده در دمای محیط 25 درجه سانتی گراد:
تحمل اندوکتانسی +50٪ / -30٪
محدوده اندوکتانس 47 µH تا 12000 µH
جریان رتبه بندی شده 100 میلی آمپر تا 500 میلی آمپر (وابسته به مدل)
مقاومت DC (حداکثر) 180 mΩ تا 1800 mΩ
ولتاژ تست 500 Vrms (خط به خط)
شرایط تست اندوکتانس 100 کیلوهرتز، 20 میلی ولت
برنامه های کاربردی
  • سرکوب EMI- فیلتر کردن نویز در خطوط سیگنال و برق با استفاده از یک خفه کننده حالت مشترک سرکوب EMI
  • فیلتر ورودی برق- کاهش نویز حالت معمول در خطوط برق DC
  • لوازم الکترونیکی مصرفی- کنترل نویز در دستگاه های فشرده که به قطعات SMD نیاز دارند
  • الکترونیک صنعتی- حفاظت از یکپارچگی سیگنال در مدارهای کنترل و رابط
  • تجهیزات ارتباطی- فیلتر EMI برای داده ها و خطوط ارتباطی
سوالات متداول
عملکرد اصلی چوک CM0705 حالت معمولی چیست؟
برای سرکوب نویز حالت معمول و کاهش تداخل الکترومغناطیسی در سیگنال و خطوط برق طراحی شده است.
آیا سری CM0705 برای مونتاژ خودکار مناسب است؟
بله. طراحی SMD برای فرآیندهای انتخاب و مکان بهینه شده است و همسطحیت قابل اعتمادی را ارائه می دهد.
آیا اندوکتانس بر اساس شماره قطعه متفاوت است؟
بله. سری CM0705 طیف گسترده ای از مقادیر اندوکتانس را ارائه می دهد که جریان نامی و DCR بر اساس مدل متفاوت است.
آیا می تواند در محیط های با دمای بالا کار کند؟
این سری محدوده دمای عملیاتی از -25 درجه سانتیگراد تا +105 درجه سانتیگراد را پشتیبانی می کند که برای اکثر کاربردهای صنعتی و مصرفی مناسب است.
