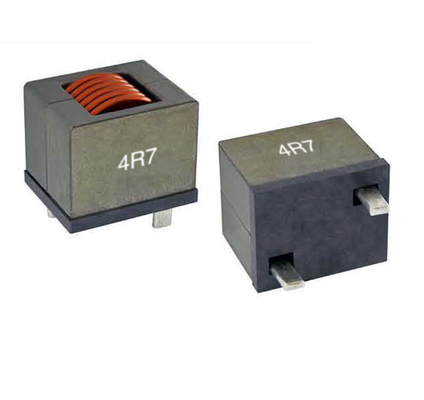

سلف های قدرت جریان بالا با هسته آلیاژ آهن 80A برای اینورترها

سلف جریان بالا از طریق سوراخ، سلف‌های قدرت جریان بالا هسته آلیاژی آهن پودری

برنامه های کاربردی:

• کاربردهای جریان بالا و دمای بالا
• مبدل های DC/DC
• موتور با جریان بالا و سرکوب صدای سوئیچینگ
• اینورترها

امکانات:

• عملکرد در دمای بالا، تا 180 ℃ مداوم بدون پیری
• DCR کم برای به حداقل رساندن تلفات و کاهش افزایش دما
• فناوری هسته آلیاژ آهن پودری، اندوکتانس و اشباع پایدار را در دمای عملیاتی با تلفات هسته رضایت بخش فراهم می کند.
• اشباع نرم کاهش اندوکتانس قابل پیش بینی را با افزایش جریان DC مستقل از دما می دهد
• ترمینال استاندارد برای نصب از طریق سوراخ کنده شده و قلع‌بندی شده است، اما پیکربندی‌های دیگر ترمینال مانند مس لخت، SMD و پین فشرده در صورت درخواست در دسترس هستند.
• گزینه های سفارشی در دسترس هستند

توجه داشته باشید:

• تمام داده های تست به محیط 25 درجه سانتیگراد ارجاع داده شده است
• محدوده دمای عملیاتی -40 ℃ تا +180 ℃
• دمای قطعه (محیط + افزایش دما) نباید از 180 درجه سانتیگراد تجاوز کند در بدترین شرایط عملیاتی.طراحی مدار، قرار دادن قطعات، اندازه و ضخامت ردیابی PWB، جریان هوا و سایر تجهیزات خنک‌کننده همگی بر دمای قطعه تأثیر می‌گذارند.دمای قطعه باید در برنامه نهایی تأیید شود
• ولتاژ جداسازی، سیم پیچ به هسته: 350 VDC، 60 ثانیه، حداکثر 5 میلی آمپر.
• جریان نامی گرمایی (IRMS) باعث افزایش دمای سیم پیچ تقریباً △T=40℃ بدون از دست دادن هسته می شود.
• جریان اشباع (Isat) باعث می شود که L0 تقریباً 30٪ کاهش یابد.

توجه: مشخصات محصول را می توان سفارشی کرد.
