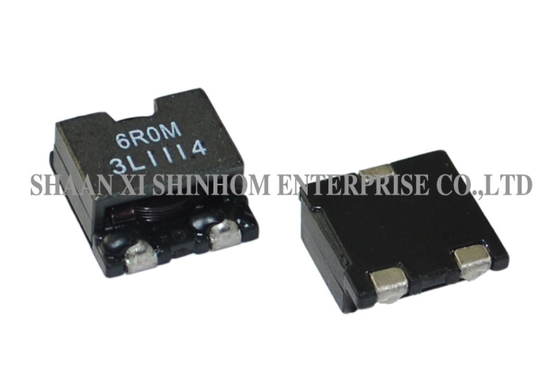

سلف توان هسته آهنی محافظت شده سری HQ1108 برای کامپیوترهای نوت بوک

سلف توان جریان بالا سری HQ1108

سلف توان جریان بالا سری HQ1108 با استفاده از یک هسته محافظت شده و طراحی ساختار کامپوزیت تولید می شود، که به طور خاص برای PDAs و لپ تاپ ها طراحی شده است و کمترین DCR، ظرفیت جریان بالا و نویز صوتی کم را تضمین می کند. این محصول دارای یک ساختار قوی و قابل اعتماد با حداکثر ارتفاع 8 میلی متر و حداکثر مساحت پایه 15.5*11 میلی متر است. این محصول با الزامات دستورالعمل RoHS 2002/95/EC مطابقت دارد. این محصول برای PDAs، لپ تاپ ها و سرورها مناسب است. این یک انتخاب ایده آل برای کاربردهای سلف توان جریان بالا در مدیریت توان و تبدیل DC-DC است.

ویژگی ها

• کمترین DCR در هر میکروهنری

• ارتفاع – حداکثر 8 میلی متر.

• مساحت پایه – حداکثر 15.5*11 میلی متر.

• رتبه جریان – تا 50Apk

• محدوده اندوکتانس – 0.14 میکروهنری تا 2.25 میکروهنری

• جریان های گذرا بالا را بدون اشباع مدیریت می کند

• نویز صوتی فوق العاده کم

• مطابق با دستورالعمل RoHS 2002/95/EC

کاربردها:

• کاربردهای PDA/نوت بوک/دسکتاپ/سرور
• مبدل های POL جریان بالا
• منبع تغذیه کم پروفیل و جریان بالا
• دستگاه های با باتری
• مبدل های DC/DC در سیستم های توزیع توان
• مبدل DC/DC برای آرایه گیت قابل برنامه ریزی میدانی (FPGA)

یادداشت ها:

• فرکانس تست: 100 کیلوهرتز / 0.1 ولت DC
• ابزار تست: L:HP4284A، CH11025، CH3302، CH1320، CH1320S LCR METER/Rdc:CH16502، Agilent33420A MICRO OHMMETER.
• جریان نامی حرارتی (Irms) باعث افزایش دمای سیم پیچ تقریباً، ΔT=40℃ بدون تلفات هسته می شود.
• جریان اشباع (Isat) باعث کاهش تقریباً 10 درصدی L0 می شود.
• دمای قطعه (محیط + افزایش دما) نباید تحت بدترین شرایط عملیاتی از 125℃ تجاوز کند. طراحی مدار، قطعه، اندازه و ضخامت مسیر PCB، جریان هوا و سایر تدابیر خنک کننده همگی بر دمای قطعه تأثیر می گذارند. دمای قطعه باید در برنامه نهایی تأیید شود.
• دمای عملیاتی: -40℃ - +105℃.
• دمای ذخیره سازی: -40℃ - +105℃.

توجه: مشخصات محصول قابل سفارشی سازی است.

سوالات متداول

س: چگونه برای نمونه درخواست دهیم؟ زمان تحویل چقدر است؟

پ: شما می توانید درخواست نمونه را از طریق وب سایت یا ایمیل ما ارسال کنید. نمونه ها رایگان هستند و ظرف مدت 3-5 روز کاری ارسال می شوند. زمان تحویل سفارش انبوه به طور کلی 2-8 هفته است؛ محصولات سفارشی به طور جداگانه تأیید می شوند.

س: آیا از سفارشات آزمایشی کوچک پشتیبانی می کنید؟

پ: بله. سفارشات آزمایشی کوچک (کمتر از MOQ استاندارد) قابل مذاکره هستند و از همان استانداردهای کیفی و تعهدات تحویل سفارشات انبوه برخوردار می شوند. لطفاً برای جزئیات با تیم فروش ما تماس بگیرید.

س: اهمیت هسته محافظت شده و ساختار کامپوزیت برای کاربردها چیست؟

پ: هسته محافظت شده تداخل الکترومغناطیسی را کاهش می دهد، در حالی که ساختار کامپوزیت نویز صوتی فوق العاده کم را فراهم می کند. قابلیت مدیریت جریان گذرا بالا از اشباع جلوگیری می کند و آن را برای مبدل های POL جریان بالا و منبع تغذیه کم پروفیل و جریان بالا مناسب می کند. این محصول برای کاربردهایی مانند PDAs، لپ تاپ ها و سرورها مناسب است.
