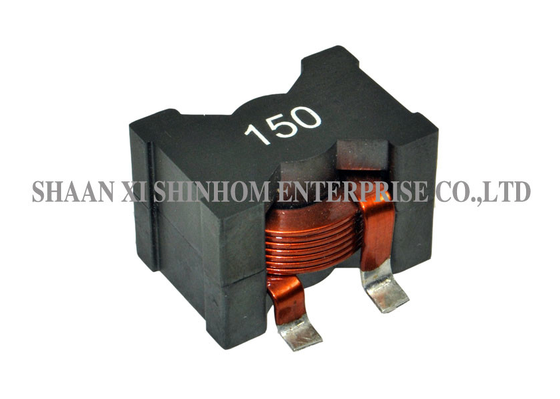

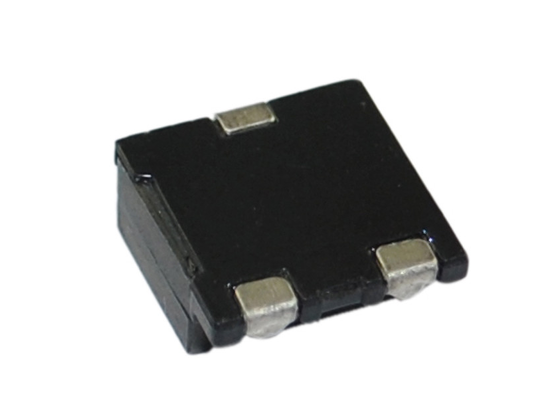

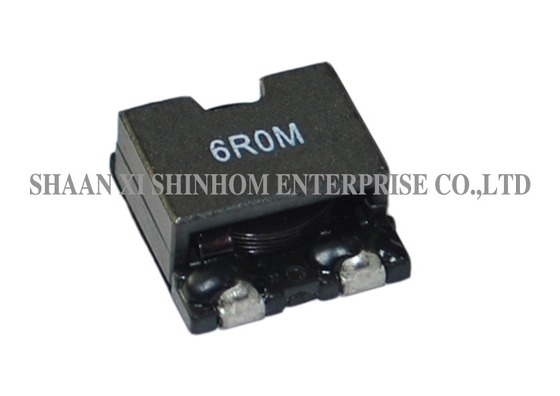

سیم صاف سری CEP104-125HT برای سیستم های ارتباطی و منابع برق خودرو

CEP104/105/124/125HT سری هاندکتورهای قدرت جریان بالا

درCEP104/105/124/125HT سری محافظ قدرت SMDویژگی های aطراحی فرکانس بالاوفرآیند پیچ و خم سیم صاف، ارائه یکساختار محافظ,بسته ای کم پروفایلوDCR پایین، با ظرفیت جریان فوق العاده بالا تا28A.درفرآیند سیم صافظرفیت حمل جریان قوی تر و از دست دادن قدرت کمتر را فراهم می کند.ثبات حرارتی عالیتضمین عملکرد طولانی مدت و قابل اطمینان در شرایط مختلف کار.از آن به طور گسترده ای درتبدیل کننده های لپ تاپ DC-DC,سیستم های ارتباطی,سیستم های قدرت خودرو,تلویزیون های LCD/PDP,سیستم های شبکه,لوازم جانبی کامپیوترومنابع برق پردازندهاین یک انتخاب ایده آل برای طراحی های منبع برق با تراکم بالا است.

ویژگی ها:

• طراحی فرکانس بالا
• ساخت و ساز محافظ
• سیم صاف استفاده شده
• ثبات حرارتی عالی
• پروفايل کم، DCR کم.
• جریان فوق العاده بزرگ تا 28A
• دسترسان سفارشی در دسترس هستند

کاربردها:

• لپ تاپ، کنورترهای DC/DC
• سیستم ارتباطات
• تامین کننده برق سیستم های خودرو
• تلویزیون های LCD PDP
• سیستم های شبکه
• تجهیزات محیطی کامپیوتر
• منبع برق پردازنده

يادداشت:

• آزمایش نفوذ: HP4284A، 100kHz/1V یا معادل آن
• RDC: QuadTech 1880 میلیومتر
• کاهش 65٪ از مقدار L فعلی در IDC در مقایسه با مقدار اولیه
• IRMS افزایش دمای 40°CMax دمای محیط
• قابلیت جوش: 75 درصد سیم سرب باید پوشانده شود.
• روش های جوش: موج، جریان مجدد
• دمای کار: -40°C تا +105°C
• دمای نگهداری: -55°C تا +125°C
• مقاومت خم شدن پایانی:24.5N دقیقه
• مقاومت در برابر رطوبت: △L/L≤±10% △Q/Q≤±25%

توجه: مشخصات محصول می تواند سفارشی شود.

سوالات عمومی

س: در مقایسه با سیم گرد سنتی، مزایایی که از سیم صاف استفاده می شود چیست؟

ج: سیم مسطح دارای یک سطح بزرگتر است، ارائهظرفیت جریان بالاتر,DCR پایین تروانتشار بهتر گرمادر کاربردهای جریان بالا، استنداتورهای سیم صاف به طور موثر از دست دادن قدرت و از دست دادن اثر پوست را کاهش می دهند و بهره وری کلی را بهبود می بخشندبه ویژه مناسب برای کاربردهای جریان بالا تا سطح 28A.

سوال: مزایا ساختارهای محافظ چیست؟

A: ساختار محافظ از یک طراحی مدار مغناطیسی بسته برای محدود کردن جریان مغناطیسی در داخل هسته استفاده می کند.به طور موثر جریان نشت و تداخل الکترومغناطیسی را به مدار های حساس نزدیک کاهش می دهد، بهبود عملکرد سیستم EMC.

سوال: ثبات حرارتی عالی چه معنایی دارد؟

A: ثبات حرارتی عالی تضمین می کند که محرک عملکرد الکتریکی پایدار را در طیف گسترده ای از دما حفظ می کند.که آن را برای کاربردهایی با تغییرات درجه حرارت بزرگ مانند لوازم الکترونیکی خودرو و تجهیزات ارتباطی مناسب می کند، بهبود قابلیت اطمینان سیستم.

سوال: چگونه برای نمونه درخواست کنیم؟ زمان پیشرو چیست؟

A: شما می توانید یک نمونه درخواست از طریق وب سایت ما یا ایمیل ارسال کنید. لطفا اطلاعات شرکت و مدل هدف خود را ارائه دهید.بدون هزینهو در داخل حمل و نقل خواهد شد۳ تا ۵ روز کاری. زمان تحویل سفارش انبوه معمولا2- 8 هفته.
