گواهی: | CE, RoHS, ISO | ولتاژ تغذیه: | ± 15 ± 5٪ |
---|---|---|---|
ورودی امتیاز داده شده: | 0A ~ 75A | رتبه بندی خروجی: | 4 ± 0.5٪ |
نوع سیگنال: | خروجی آنالوگ | نصب و راه اندازی: | نصب مدار PCB |
برجسته: | سنسور کنونی مبتنی بر اثر سالن,سنسور جریان خطی اثر سالن |

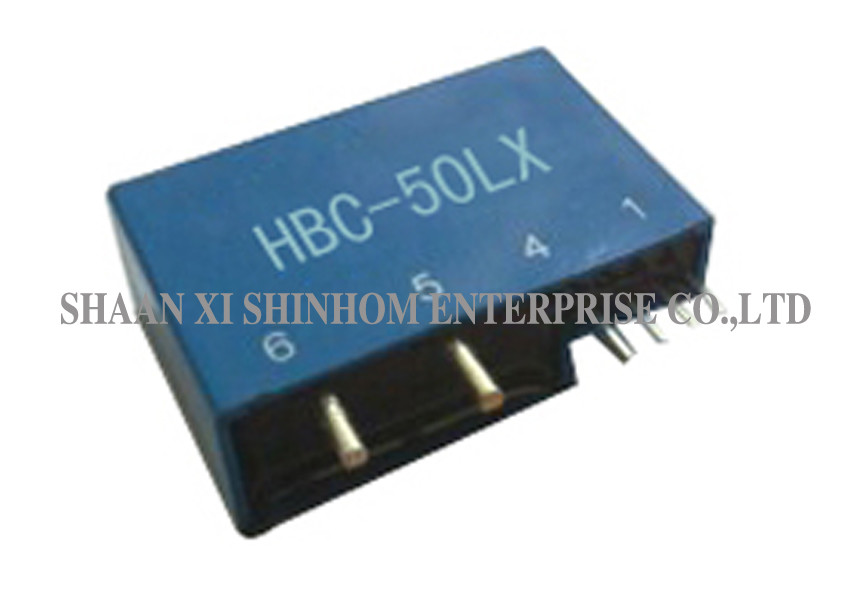

حسگر اثر گذارنده کنتور مبدل کنونی سری HBC-LX برای اندازه گیری جریان با ورودی 0 تا 75A
H BC- LX سنسور جریان فعلی با یک جداسازی گالوانیزه بین مدار اولیه و ثانویه. این اندازه گیری دقیق الکترونیکی DC، AC یا جریان پالس را فراهم می کند.
ویژگی
* حلقه بسته * ولتاژ منبع تغذیه: DC + 5.0V
اندازه گیری توانایی جریان: DC، AC، پالس با انزوای گالوانیک بین مدار اولیه و مدار ثانویه.
مزایای
* نصب آسان * می توان سفارشی
* دقت بالا * خطی بودن بسیار خوب
* زمان پاسخ بهینه، بدون تلفات درج * مصرف برق کم
* رانش دما کم * ایمنی بالا به دخالت خارجی
برنامه های کاربردی
* برنامه های اینورتر * درایو متغیر سرعت AC / DC
* منابع برق اضطراری (یو پی اس) * منبع تغذیه سوئیچ (SMPS)
* برنامه های کاربردی فعلی فتوولتائیک (PV) * اندازه گیری جعبه انرژی ترکیبی جدید
* تشخیص فعلی صنعت برق باد * سنجش جریان جریان برق وسایل نقلیه شارژ
* برنامه بی سیم اتوماتیک * تبدیل فرکانس خانگی خانگی
* کاربرد کمپرسور هوا * سنسور کنونی باتری باتری ترکیبی
* سیستم کنترل فرمان خودرو الکتریکی
داده های الکتریکی:
HBC-05LX | HBC-10LX | HBC-15LX | HBC-20LX | ||||||
HBC-25LX | HBC-30LX | HBC-50LX | HBC-75LX | ||||||
جریان ورودی دارای رتبه | 5 | 10 | 15 | 20 | 25 | 30 | 50 | 75 | الف |
محدوده جریان را آزمایش کنید | 10 | 20 | 30 | 40 | 50 | 60 | 100 | 150 | الف |
تبدیل نسبت می کند | 4: 1000 | 3: 1500 | 2: 1500 | 2: 2000 | 1: 1250 | 1: 1500 | 1: 2500 | 1: 3750 | |
ولتاژ خروجی دارای رتبه | 4 ± 0.5٪ | V | |||||||
ولتاژ تغذیه | ± 15 ± 5٪ | V | |||||||
صفر جریان جبران | ≤ ± 0.04 | V | |||||||
جریان مصرف | ≤ ± 18 ± 20 | mA | |||||||
خطی بودن | ≤ ± 0.2 | ٪ FS | |||||||
زمان پاسخ | <1 | μs | |||||||
خروجی حرارتی رانش | <± 0.02 | ٪ / ℃ | |||||||
صفر حرارتی رانش | ≤ ± 1 | mV / ℃ | |||||||
ولتاژ عایق | 50 (60) HZ، 1 دقیقه، 2.5 | KV | |||||||
قدرت عایق بندی | > 1000 | MΩ | |||||||
دمای کار | -40 ~ + 85 | ℃ | |||||||
دمای ذخیره سازی | -40 ~ + 105 | ℃ |
یادداشت ها: مشخصات محصول را می توان سفارشی کرد
