جزئیات محصول:
پرداخت:
|
ولتاژ تغذیه: | V 12 ولت ± 15 ولت (5٪)) | ورودی دارای رتبه بندی: | 100A ، 125A ، 200A |
---|---|---|---|
دارای امتیاز خروجی: | 100mA ± 0.5، ، 125mA ± 0.5 | خطی بودن: | ± ± 0.2٪ FS |
امتیاز آی پی: | IP65 | نظریه: | سنسور فعلی |
برجسته: | سنسور جریان فعلی مبتنی بر افکت هال,مبدل جریان فعلی اثر هال |

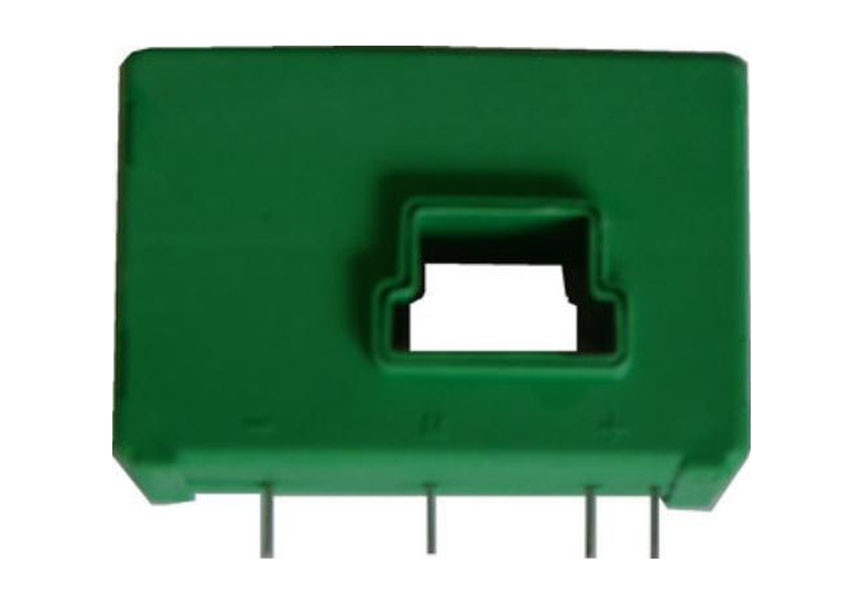

H BC- LAP سنسور فعلی سری با یک جداسازی گالوانیک بین مدار اولیه و ثانویه. اندازه گیری دقیق الکترونیکی جریان های DC ، AC یا پالس را فراهم می کند.
1. وقتی Ip در جهت فلش جریان می یابد مثبت است. |
2. درجه حرارت رسانای اولیه نباید از 100 exceed تجاوز کند. |
3. عملکرد دینامیکی تست با یک نوار منفرد است که به طور کامل سوراخ اولیه را پر می کند. |
4- چرخش اولیه در بالای سنسور برای انجام بهترین کلاچ مغناطیسی. |
اطلاعات برق:
HBC100LAP | HBC125LAP | HBC200LAP | ||
دارای امتیاز فعلی (IPN) | 100 | 125 | 200 | الف |
محدوده اندازه گیری (IP) | ~ ± 200 | ~ ± 200 | 0 ~ 300 | الف |
جریان خروجی دارای امتیاز (ISN) | 100 ± 0.5 | 125 ± 0.5٪ | 100 ± 0.5 | میلی آمپر |
ولتاژ منبع تغذیه (5٪) | ± 12 ~ 15 | V | ||
ضرر فعلی را تأمین کنید | 16 (@ 15V)) + IS | میلی آمپر | ||
مقاومت در برابر تست | با 12V پوند ± IPNmax | 14 (دقیقه) 52 (حداکثر) | 0 (دقیقه) 26 (حداکثر) | اوه |
@ ± IPmax | 14 (دقیقه) 17 (حداکثر) | 0 (دقیقه) 4 (حداکثر) | اوه | |
با 15V پوند @ @ IPNmax | 40 (دقیقه) 72 (حداکثر) | 0 (دقیقه) 56 (حداکثر) | اوه | |
@ ± IPmax @ ± 300Amax | 40 (دقیقه) 40 (حداکثر) | 0 (دقیقه) 8 (حداکثر) | اوه | |
نسبت چرخش | 1: 1000 | 1: 1000 | 1: 2000 | |
مقاومت در برابر | 33 | 33 | 76 | اوه |
جریان افست | ≤ 0.2 | میلی آمپر | ||
Drift فعلی را جبران کنید | ± 0.5 | میلی آمپر | ||
زمان پاسخ | 1 پوند | μs | ||
خطی بودن | ≤ 0.2 | ٪ FS | ||
ولتاژ عایق | 50 (60) HZ ، 1min ، 3 | KV | ||
دی / روز | 100 پوند | A / μs | ||
پهنای باند (-3dB) | دی سی… 100 | هرتز | ||
دمای کارکرد | -40 ~ + 85 | ℃ | ||
دمای ذخیره سازی | -40 ~ + 105 | ℃ |
امکانات:
برنامه های کاربردی:
یادداشت ها: مشخصات محصول قابل تنظیم است
