خانه /محصولات/حسگر کنونی Hall Effect/HBC100LAHS5 سری بسته حلقه اثر هال سنسور جریان 100A برای برنامه های کاربردی اینورتر

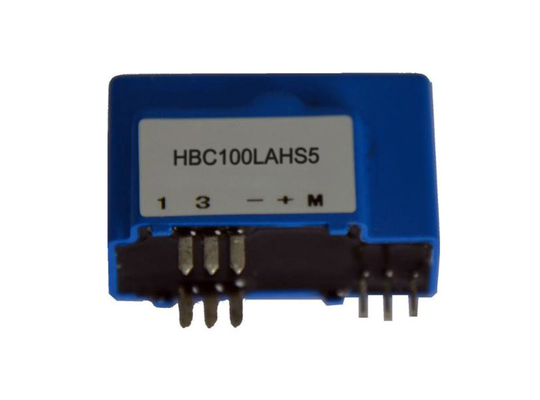

HBC100LAHS5 سری بسته حلقه اثر هال سنسور جریان 100A برای برنامه های کاربردی اینورتر

مذاکره
MOQ
قابل مذاکره
قیمت
HBC100LAHS5 Series Closed Loop Hall Effect Current Sensor 100A for Inverter Applications
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
نصب و راه اندازی: نصب PCB
ورودی: 100A
خروجی: ±0.625V±0.5%
ولتاژ تغذیه: +5V±5٪
گواهی: CE, RoHS, ISO
دمای عملیاتی: -40 ～+85
برجسته کردن:

سنسور جریان اثر هال 100 آمپر

,

سنسور جریان حلقه بسته برای اینورتر

,

HBC100LAHS5 سنسور جریان با ضمانت
اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: HBC100LAHS5
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 1000000/ماه
توضیحات محصول

درسنسور جریان اثر هال سری HBC100LAHS5با استفاده از یک طراحی حلقه بسته و تکنولوژی جداسازی جریان ساخته شده است که به طور خاص برای اینورترها و درایوهای فرکانس متغیر AC-DC توسعه یافته است و دقت بالا و عملکرد پایدار را تضمین می کند.و جداسازی امناین محصول دارای یک ساختار قوی و قابل اعتماد با جداسازی جریان بین مدارهای اولیه و ثانویه است.و کاربردهای خورشیدیاین یک انتخاب ایده آل برای استفاده از سنسور های اثر هال در اندازه گیری جریان و انرژی جدید است.

ویژگی ها:

  • حلقه بسته
  • جریان های عملیاتی: 0 تا 100A
  • منبع برق: +5V±5٪
  • ولتاژ خروجی نامی: ±0.625V±0.5%
  • درجه دقت بالا
  • آسان نصب

کاربردها:

  • کاربرد اینورتر
  • درایو AC/DC با سرعت متغیر
  • منبع برق بدون وقفه (UPS)
  • منابع برق حالت سوئیچ (SMPS)
  • کاربردهای جریان خورشیدی (PV)
  • اندازه گیری جعبه ترکیب کننده انرژی جدید
  • تشخیص جریان در صنعت برق بادی
  • تجهیزات شارژ خودروهای الکتریکی سنجش جریان
  • کاربرد اتومبیل با سیم
  • تبدیل فرکانس دستگاه های خانگی
  • استفاده از کمپرسور هوا اتوماتیک
  • سنجش جریان باتری هیبریدی
  • استفاده از سیستم سوئیچینگ الکتریکی خودرو

داده های الکتریکی:

HBC100LAHS5
جریان ورودی نامی ((Ipn) 100 A
محدوده جریان آزمایش ((Ip) ±240 A
نسبت چرخش ((Np/Ns) 1:1200 T
ولتاژ خروجی نامی ±0.625±0.5٪ V
ولتاژ تغذیه +5±5٪ V
جریان مصرف 20+ Ip *( Np/Ns) mA
ولتاژ آفست 2.5±0.4٪ V
ولتاژ مرجع ((VR)) 2.5±0.5٪ V
ولتاژ مرجع خارجی 2.0-28 V
ولتاژ آفست Drift ≤±0.1 mV/°C
ولتاژ خروجی Drift ≤±0.05 mV/°C
خطی بودن (Ip=0-±Ipn) ≤±0.2 %FS
کلاس ≤±1.0 %
di/dt >100 A/μS
زمان پاسخ ((100A/μS، 10٪ ٪ 90٪) ≤1 μS
پهنای باند ((-3dB) DC ¥100 KHZ
ولتاژ عایق ((50 هرتز، AC,1 دقیقه) 5.0 KV
دمای عملیاتی ((TA)) -40+85 °C
دمای ذخیره ((TS)) -40+105 °C
وزن ناخالص ((M) 22 g

HBC100LAHS5 سری بسته حلقه اثر هال سنسور جریان 100A برای برنامه های کاربردی اینورتر

توجه: مشخصات محصول می تواند سفارشی شود

سوالات عمومی

س: آیا این محصول از سفارشی سازی پشتیبانی می کند؟

A: بله. پارامترها را می توان بر اساس نمودار مدار مشتری یا الزامات برنامه سفارشی کرد. لطفا با تیم فروش ما برای تایید برنامه سفارشی تماس بگیرید.

س: زمان تحویل معمول برای سفارشات انبوه چیست؟

A: زمان تحویل سفارش انبوه معمولا2- 8 هفتهمحصولات سفارشی به طور جداگانه تایید می شوند. زمان تحویل خاص در زمان سفارش تایید می شود.

س: آیا شما پشتیبانی فنی و توصیه های انتخاب را ارائه می دهید؟

A: بله. ما یک تیم فنی حرفه ای داریم که می تواند توصیه های انتخاب و راه حل های سفارشی سازی را بر اساس سناریوهای کاربرد مشتری و نیازهای مدار ارائه دهد.
