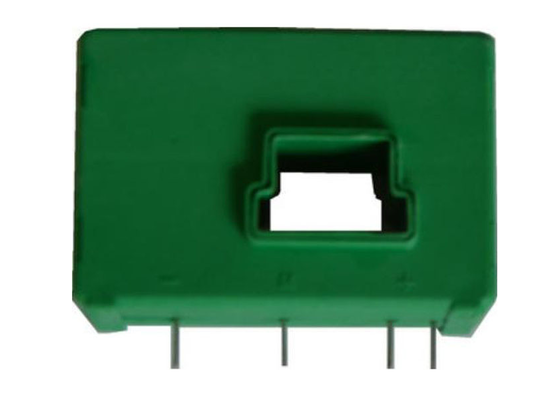

IP65 Hall Effect Current Sensor 0 تا 200A برای تامین برق جوشکاری

مذاکره
MOQ
قابل مذاکره
قیمت
IP65 Hall Effect Current Sensor 0 to 200A for Welding Power Supplies
امکانات گالری توضیحات محصول حالا حرف بزن
امکانات
مشخصات
ولتاژ تغذیه: ± 12 ولت ~ 15 ولت (± 5٪)
ورودی دارای امتیاز: 100A,125A,200A
خروجی رتبه بندی شده: 100mA±0.5%، 125mA±0.5%
خطی بودن: ≤±0.2% FS
رتبه بندی IP: IP65
نظریه: سنسور جریان
برجسته کردن:

IP65 سنسور جریان اثر هال

,

سنسور جریان 200A برای جوش

,

سنسور جریان برق جوش

اطلاعات اولیه
محل منبع: چین
نام تجاری: Shinhom
گواهی: RoHS
شماره مدل: HBC-LAP
پرداخت
جزئیات بسته بندی: کارتن
زمان تحویل: 4 تا 8 هفته
شرایط پرداخت: T/T
قابلیت ارائه: 10000 در ماه
توضیحات محصول

این سنسور جریان اثر هال IP65 با استفاده از فناوری اندازه‌گیری اثر هال و طراحی ایزولاسیون جریانساخته شده است، که به طور خاص برای منابع تغذیه جوشکاری و کاربردهای باتری‌دار توسعه یافته است و دقت بالا، عملکرد پایدار و حفاظت ایمن را تضمین می‌کند.این محصول دارای ساختاری مستحکم و قابل اعتماد با ایزولاسیون جریان بین مدارهای اولیه و ثانویهاست.این محصول برای منابع تغذیه جوشکاری، درایوهای فرکانس متغیر AC، و منابع تغذیه بدون وقفهمناسب است. این یک انتخاب ایده‌آل برای کاربردهای سنسور جریان اثر هال در اندازه‌گیری جریان و اتوماسیون صنعتی است.

ویژگی‌ها:

  • جریان‌های عملیاتی: 0 تا 200 آمپر
  • منبع تغذیه: ±12 ولت تا ±15 ولت (±5%)
  • جریان خروجی نامی: 100 میلی‌آمپر ±0.5%، 125 میلی‌آمپر ±0.5%
  • نصب آسان
  • درجه دقت بالا

کاربردها:

  • منابع تغذیه برای کاربردهای جوشکاری
  • کاربردهای تغذیه با باتری
  • درایوهای سرعت متغیر AC و درایوهای موتور سروو
  • منابع تغذیه سوئیچینگ (SMPS)
  • منابع تغذیه بدون وقفه (UPS)
  • مبدل‌های استاتیک برای درایوهای موتور DC

1. مثبت است زمانی که Ip در جهت فلش جریان دارد.
2. دمای هادی اولیه نباید از 100 درجه سانتی‌گراد تجاوز کند.
3. عملکرد دینامیکی با یک میله که سوراخ اولیه را کاملاً پر می‌کند، آزمایش می‌شود.
4. سیم‌پیچ اولیه روی سنسور برای ایجاد بهترین کلاچ مغناطیسی قرار می‌گیرد.

داده‌های الکتریکی:

HBC100LAP HBC125LAP HBC200LAP
جریان نامی (IPN) 100 125 200 آمپر
محدوده اندازه‌گیری (IP) 0~±200 0~±200 0~±300 آمپر
جریان خروجی نامی (ISN) 100±0.5% 125±0.5% 100±0.5% میلی‌آمپر
ولتاژ تغذیه (±5%) ±12~±15 ولت
تلفات جریان تغذیه 16(@±15V)+IS میلی‌آمپر
مقاومت تست با ±12V @±IPNmax 14(حداقل) 52(حداکثر) 0(حداقل) 26(حداکثر) Ω
@±IPmax 14(حداقل) 17(حداکثر) 0(حداقل) 4(حداکثر) Ω
با ±15V @±IPNmax 40(حداقل) 72(حداکثر) 0(حداقل) 56(حداکثر) Ω
@±IPmax @±300Amax 40(حداقل) 40(حداکثر) 0(حداقل) 8(حداکثر) Ω
نسبت دور 1:1000 1:1000 1:2000
مقاومت ثانویه 33 33 76 Ω
جریان آفست ≤±0.2 میلی‌آمپر
انحراف جریان آفست ≤±0.5 میلی‌آمپر
زمان پاسخ <1 µs
خطی بودن ≤±0.2 %FS
ولتاژ عایق 50(60)HZ,1min,3 KV
di/dt >100 A/μs
پهنای باند (-3dB) DC…100 KHz
دمای عملیاتی -40~+85 ℃
دمای ذخیره‌سازی -40~+105 ℃

IP65 Hall Effect Current Sensor 0 تا 200A برای تامین برق جوشکاری

یادداشت‌ها: مشخصات محصول قابل سفارشی‌سازی است

سوالات متداول

س: آیا پشتیبانی فنی و توصیه‌های انتخاب ارائه می‌دهید؟

پ: بله. ما یک تیم فنی حرفه‌ای داریم که می‌تواند توصیه‌های انتخاب و راه‌حل‌های سفارشی‌سازی را بر اساس سناریوهای کاربردی مشتری و الزامات مدار ارائه دهد.

س: آیا نمونه‌ها رایگان هستند؟ چه زمانی می‌توانم آن‌ها را دریافت کنم؟

پ: نمونه‌ها رایگان هستند و ظرف 3-5 روز کاری ارسال خواهند شد. برای سیاست‌های خاص هزینه حمل و نقل، لطفاً برای تأیید با تیم فروش ما تماس بگیرید.

س: در صورت بروز مشکلات کیفی، چگونه با آن‌ها برخورد می‌کنید؟

پ: ما انطباق محصول را از طریق بازرسی کیفیت ورودی و تست کیفیت 100% قبل از حمل و نقل تضمین می‌کنیم. در صورت بروز مشکلات کیفی، لطفاً فوراً با تیم فروش ما تماس بگیرید. ما راه‌حل‌های بازگشت/تعویض یا پشتیبانی فنی را ارائه خواهیم داد.
