جزئیات محصول:
پرداخت:
|
| نصب و راه اندازی: | نصب PCB | ورودی: | 100A |
|---|---|---|---|
| خروجی: | 6 0.625V ± 0.5٪ | ولتاژ تغذیه: | + 5V ± 5٪ |
| گواهی: | CE, RoHS, ISO | درجه حرارت: | -40 ～ + 85 |
| برجسته: | سنسور جریان فعلی مبتنی بر افکت هال,مبدل جریان فعلی اثر هال |
||

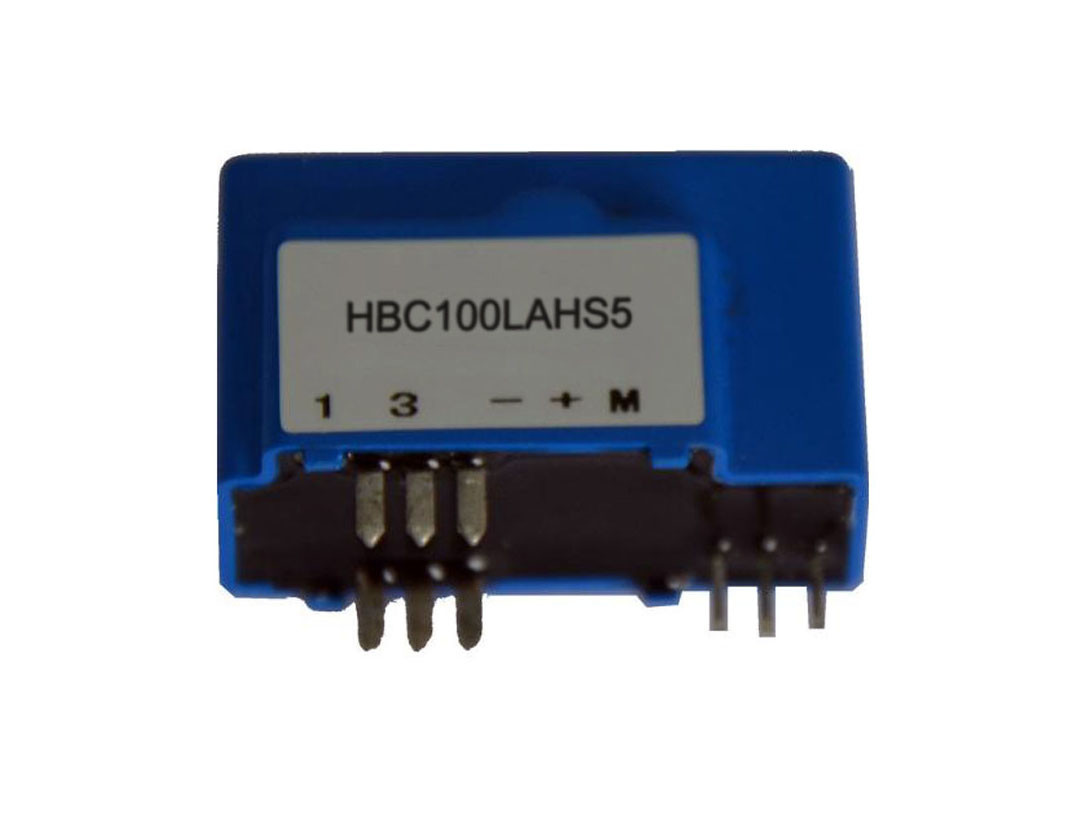

سنسور کنونی اثر گذرگاه HBC100LAHS5 ، مبدل حساس ترانسفورماتور با ورودی 100A ، نسبت نوبت 1: 1200
سنسور جریان H BC-100LAHS5 با جداسازی گالوانیک بین مدار اولیه و ثانویه.
سنسور اندازه گیری دقیق الکترونیکی جریان های DC ، AC یا پالس را فراهم می کند.
اطلاعات برق:
| HBC100LAHS5 | ||
| جریان ورودی دارای امتیاز (Ipn) | 100 | الف |
| دامنه فعلی تست (Ip) | 240 پوند | الف |
| نسبت چرخش (Np / Ns) | 1: 1200 | تی |
| ولتاژ خروجی دارای امتیاز | ± 0.625 ± 0.5٪ | V |
| ولتاژ تغذیه | + 5 ± 5٪ | V |
| میزان مصرف فعلی | 20+ Ip * (Np / Ns) | میلی آمپر |
| ولتاژ افست | 2.5 ± 0.4٪ | V |
| ولتاژ مرجع (VR) | 2.5 ± 0.5 | V |
| ولتاژ مرجع خارجی | 2.0-2.8 | V |
| ولتاژ افست Drift | ≤ ± 0.1 | mV / |
| ولتاژ خروجی Drift | 5 0.05 | mV / |
| LinearityIp = 0- ± Ipn) | ≤ 0.2 | ٪ FS |
| کلاس | ≤ 1.0 | ٪ |
| دی / روز | 100 پوند | A / μS |
| زمان پاسخ (100A / میکرون ، 10٪ ～ 90٪) | ≤1 | μS |
| پهنای باند (-3 db) | 100 DC DC | KHZ |
| ولتاژ عایق (50HZ ، AC ، 1min) | 5.0 | KV |
| دمای عملیاتی (TA) | -40 ～ + 85 | ℃ |
| دمای ذخیره سازی (TS) | -40 ～ + 105 | ℃ |
| وزن ناخالص (M) | 22 | گرم |
امکانات:
برنامه های کاربردی:
یادداشت ها: مشخصات محصول قابل تنظیم است
